第8章 算力与现场：CFD和工程流动

第8章 算力与现场：CFD和工程流动

章节摘要：前面七章攒下的方程，绝大多数没有解析解——工程的路只有两条：做实验，或者算数值。本章把纳维-斯托克斯方程离散成有限体积上的代数账本，讲清 SIMPLE 算法如何用"猜测-修正"解开压力速度耦合这道死结；随后直面湍流建模的层级（RANS、LES、DNS），说明每层拿什么换什么；最后走进三个工程现场——机翼升阻力、船舶阻力的尺度效应、建筑风环境，看理论与算法如何落地成设计决策。

学习目标

读完本章你应当能够：

1. 说出有限体积法"对每个控制体记账"的离散思想，解释守恒性为何天然保持；
2. 描述压力速度耦合难题与 SIMPLE 算法的猜测-修正循环，指出迭代不收敛的常见原因；
3. 区分 RANS、LES、DNS 的分辨率、成本与适用场景，为具体工程问题选对湍流模型层级；
4. 解释网格无关性验证与 Y+ 要求，避免"算出来了但不可信"的假精确；
5. 综合运用前七章的无量纲数（Re、Fr、Ma）解读机翼、船模、风环境三类现场数据。

核心概念速览

金句：CFD 不生产真理，只搬运方程——算得动是因为你替它决定了哪些尺度被模型、哪些尺度被网格，可信度的天花板在你画网格的那一刻就已注定。

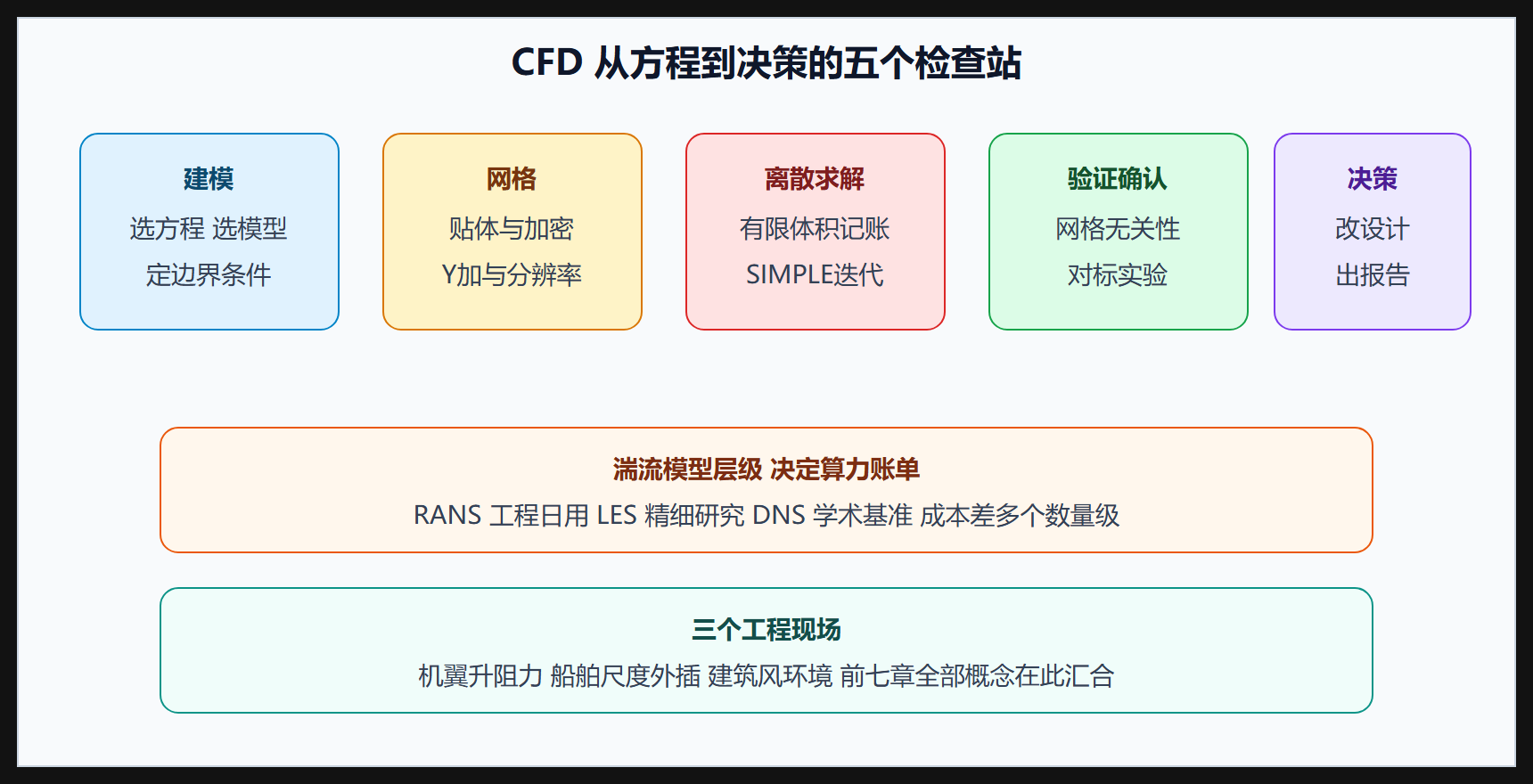

从方程到工程决策的流水线

子章节导航

• 8.1 有限体积法与SIMPLE算法：控制体离散、通量记账、交错网格与压力修正方程，配一维扩喷管流动的Python手写求解器。
• 8.2 湍流模型从RANS到LES：雷诺时均的封闭问题、两方程模型的工程地位、壁面函数与Y+、大涡模拟的滤波思想与成本账。
• 8.3 航空船舶与工业流动实战：机翼攻角扫描、船模-实船相关外插、街区风环境评估三个完整案例的流程与解读。

子章节之间的逻辑关系

8.1 解决"怎么算"（数值方法骨架），8.2 解决"湍流那一项怎么闭"（物理模型选型），8.3 把前两者连同全书的守恒律、边界层、量纲分析一起拉到工程现场验收——本章是全书的合流点：第 3 章的方程、第 6 章的湍流、第 7 章的相似准则在这里同台工作。

怎么算 数值骨架   第8.1节
      加上 湍流闭包   第8.2节
      等于 工程交付   第8.3节
​

前置知识与后续延伸

前置：第 3 章 N-S 方程与泊肃叶解（离散对象）、第 6 章湍流统计（建模对象）、第 7 章无量纲数与测量（验证手段）。延伸：多相流、流固耦合、网格自适应与机器学习代理模型都是本章框架上的自然扩展，读者可凭这本手册的底子继续深入。

学习路径与常见疑问

先学哪一节？ 8.1 → 8.2 → 8.3 是严格的流水线：8.1 讲"怎么算"（离散与求解骨架），8.2 讲"湍流那项怎么办"（模型选型），8.3 是工程验收。只学 8.1 会沦为软件操作员，只看 8.3 会变成结果复读机——三节合起来才是完整的 CFD 工程素养。

三个高频疑问先打预防针：

• "网格越密越准吗？"——在离散误差主导时是；但网格变密时湍流模型、边界条件、几何细节的误差逐渐浮出成为主导，结果会"收敛到一个可能有系统偏差的值"。网格无关性研究的是前者，模型验证管的是后者，两件事都要做。
• "Y+ 到底是什么、为什么盯它？"——第一层网格中心到壁面的无量纲距离，是网格与壁面模型的"对接协议"：壁面函数要 30 到 300，直接解析要接近 1，配错了模型精度形同虚设。画网格前先估，算完后回查，两道工序都不能省。
• "CFD 能替代实验吗？"——至少近期不能：湍流模型经验性强、边界条件靠实测标定、验收标准源自试验积累。成熟的工程流程是"少量高精度实验标定 + 大批量数值扫描"，两者是分工而非替代关系。

自测一道：接手一个泵腔流场项目，先写五行计划——判据是什么、定常还是非定常、湍流模型选哪级、网格量与Y+预算多少、拿什么数据验证。能顺畅写完，本章就算真正到手。
