本节摘要：压力测量以压差式仪表为骨架（皮托管由伯努利方程直读速度），热线风速仪以微秒级热平衡换取湍流脉动的宽带测量，PIV 用激光片光与示踪粒子一次曝光重构整场速度。本节比较各类仪器的量程与带宽，强调标定链条与不确定度传递，并以风洞测力与流场诊断流程收束。

模型做出来了，风洞开起来了，接下来的一切都取决于一个问题：你的传感器在测什么、带宽多少、信不信得过。流体测量的三大对象——压力、速度、温度——各有脾气：压力好测但引压管会歪曲动态；速度难测因为探头一放进去流场就变；温度最阴险因为热惯性把快变化全部抹平。本节按"点测量到场测量"的技术演化线走一遍。

一、压力与皮托管：最古老也最皮实

静压用壁面开孔测（孔径小于 1 mm、孔口垂直无毛刺，否则读数系统性偏差），总压用皮托管对准来流。两者之差即动压，速度由 U = √(2Δp/ρ) 反算——第 4 章伯努利方程的直接应用。压差传感器从最简单的水柱、膜盒，到压阻式、电容式，精度从数百帕到 0.05% 量程不等。

动态压力是另一回事：引压管是一段充气管路，有自己的共振频率与阻尼，几百赫兹以上的压力脉动经过管路就被畸变。测湍流脉动压力、脉动压力风洞试验，传感器必须齐平安装（膜片直接暴露在壁面），引压管只允许用于缓变压力。气动力试验中大量使用压力扫描阀：一个机械/电子多路开关把几十点上百家压力依次切换到少量高精度传感器上，成本大降。

二、热线：微秒级窗口看湍流

一根直径 5 微米、长 1 毫米的镀钨丝，通电加热到约 250 摄氏度，流速变化改变冷却率、改变电阻，恒流或恒温电桥把电阻变化转成电压。带宽可达数十千赫兹，是湍流脉动、边界层精细结构测量的经典武器；配上双丝、三丝探头还能分解速度分量与雷诺应力。代价也很明确：娇贵（一颗灰尘撞断丝）、必须标定（风速-电压曲线随温度漂移）、点测量（要绘整场就慢慢移测架）。热线给出的脉动谱，正是 6.2 节验证 -5/3 律的数据源。

三、PIV：一次快照画全流场

粒子图像测速的思路换了根本：不追速度本身，追随流运动的粒子。激光切成一片薄光照亮断面，示踪粒子（微米级油滴、水中的空心玻璃珠）在片光里散射成像，纳秒级双脉冲激光先后两次曝光，同一粒子在两张照片上位移除以已知时间间隔即得该点速度——成千上万个粒子窗口并行处理，一帧重构整个断面速度场。

# PIV 互相关思路的最小演示：位移峰检索
import numpy as np

rng = np.random.default_rng(1)
img = np.zeros((64, 64))
ys, xs = rng.integers(8, 56, 200), rng.integers(8, 56, 200)
img[ys, xs] = 1.0                       # 第一帧粒子
img2 = np.zeros((64, 64))
img2[ys+4, xs+3] = 1.0                  # 第二帧 整体位移 dy=4 dx=3
corr = np.real(np.fft.ifft2(
    np.fft.fft2(img2) * np.conj(np.fft.fft2(img))))
peak = np.unravel_index(np.argmax(corr), corr.shape)
dy = (peak[0] - 32) % 64 - 32 if peak[0] > 32 else peak[0] - 32
dx = (peak[1] - 32) % 64 - 32 if peak[1] > 32 else peak[1] - 32
print(f"互相关峰位移检测 dy={dy} dx={dx}")
​

这段小代码把 PIV 的数学心脏——互相关位移搜索——压缩成十行：对两帧粒子图做互相关，峰的位置即全场平均位移。真实系统把图切成小 interrogation 窗逐窗做这件事，再经亚像素拟合、误匹配剔除、多次迭代窗口变形，输出成千上万矢量。相比热线，PIV 是非接触、全场、瞬态的，分离涡、尾迹、射流拟序结构这些"看一眼就懂"的图像全是它的功劳；局限是采样率（常规相机几十到几千赫兹，时间解析湍流要高速相机加高重频激光）与片光只能切二维（三维要层析 PIV 或双相机立体 PIV）。

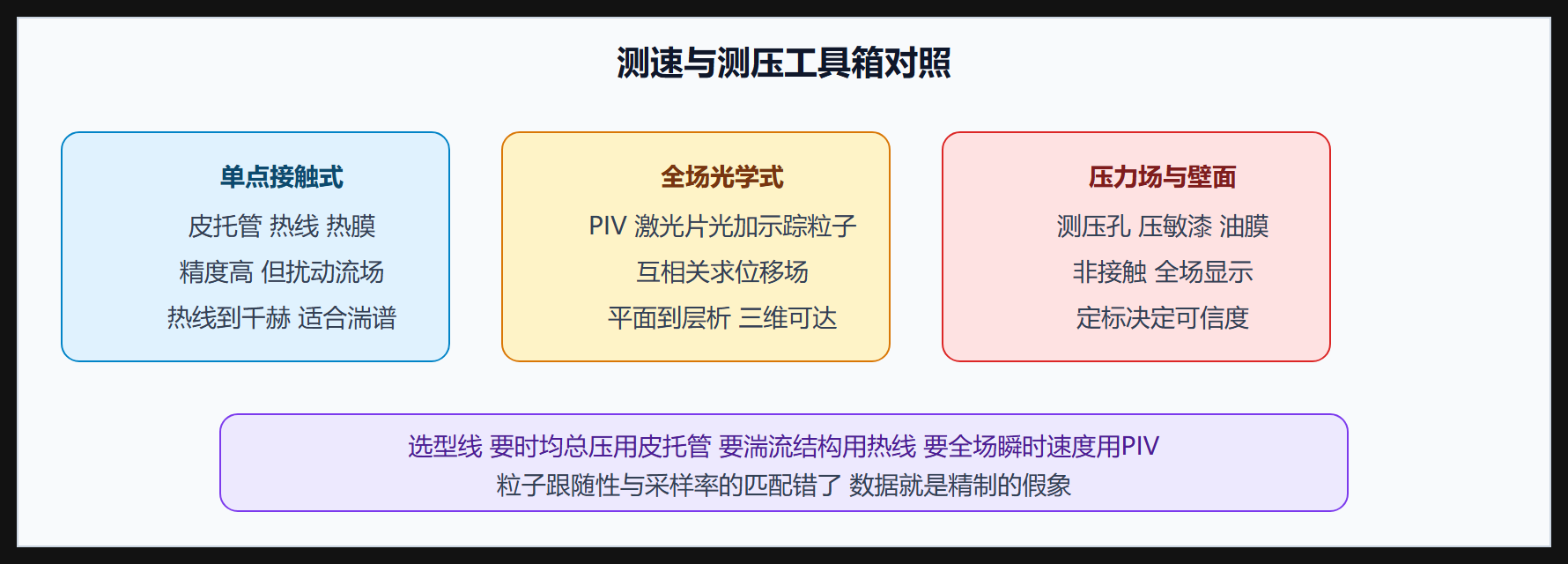

仪器选择速查

⚠️ 标定链条：皮托管与压差计按标准活塞/标准压力源标，热线在射流或旋转臂上做风速-电压曲线，PIV 用已知位移标定板定像素当量。未经标定的数据比没有数据更危险——它带着"看起来很精确"的小数点迷惑决策。

四、不确定度传递：给数据带上误差棒

测得的动压 Δp ± 不确定度 u(Δp) 传给速度 U = √(2Δp/ρ)：相对不确定度减半（平方根的微分效应），u(U)/U = ½·u(Δp)/Δp。多个独立来源按方和根合成：

import numpy as np
u_dp_rel = 0.02      # 压差 2%
u_rho_rel = 0.005    # 密度 0.5%（温度气压未控）
u_U = np.sqrt((0.5*u_dp_rel)**2 + (0.5*u_rho_rel)**2)
print(f"速度相对不确定度约 {u_U*100:.1f} %")
​

约 1.0%——误差减半效应让速度测量比压力测量"显得"更准，但系统性偏差（皮托管偏航 5° 就能引入 1% 以上误差）不进方和根，得靠安装规范与比对实验单独控制。报告实验结果时，不带不确定度的数字在现代流体实验里已经不被接受。

本节要点回顾

• 皮托管读动压反算速度，引压管只适合缓变压力，动态压力须齐平安装；
• 热线带宽数十千赫兹，是湍流脉动与谱测量的经典点仪器，代价是娇贵与频繁标定；
• PIV 以双脉冲激光加互相关重构全场速度，非接触、全场、直观；局限在帧率与二维性；
• 标定链条与安装规范决定数据可信度，未标定数据比没有数据更危险；
• 不确定度按方和根传递，平方根关系使速度相对误差减半，系统偏差另案控制。

测量打通了实验闭环。最后一章把理论、实验之外的第三极补上：用计算机直接求解流动方程。
