1.1 电荷与磁体：场的语言

1.1 电荷与磁体：场的语言

**静电放电（ESD）**是电荷在两个物体间突然转移的过程，其峰值电流可达数安培、持续时间仅纳秒级，足以击穿 MOS 器件的栅氧化层。本节从一次 ESD 击穿事故出发，建立电荷、电场、电位与磁场的概念链，把"防静电"从口号变成可计算的工程问题。

秋冬之交，一间维修工位的电路板反复出现输入端口失效。更换操作员、更换批次的板子，问题依旧。防静电腕带都戴着，为什么还打坏芯片？要回答这个问题，光知道"有静电"没用，得知道电荷聚在哪里、表面场强多大、空气何时击穿。这就是静电学的用武之地——它给"静电"这套模糊的说法配上数学。

从库仑定律到场的定义

两个点电荷之间的作用力服从库仑定律：力的大小与电荷量乘积成正比、与距离平方成反比。但工程师更关心的不是"两个点电荷互相拉扯"，而是"某一点处的电荷会感受到什么"。把试探电荷受到的力除以它的电荷量，就得到电场强度 E——空间每一点都可以定义这样一个矢量，这就是"场"的语言：电荷不直接作用于远处的电荷，而是先在空间里造出场，场再作用于其他电荷。

场的图像一旦建立，几个常见做法立刻有了物理解释：

维修室案例的答案藏在最后一行：腕带只保护"人"，而板子上绝缘的封装表面积累的电荷无法通过任何接地通路泄放。加装离子风机后，表面净电荷被中和，击穿事故消失。

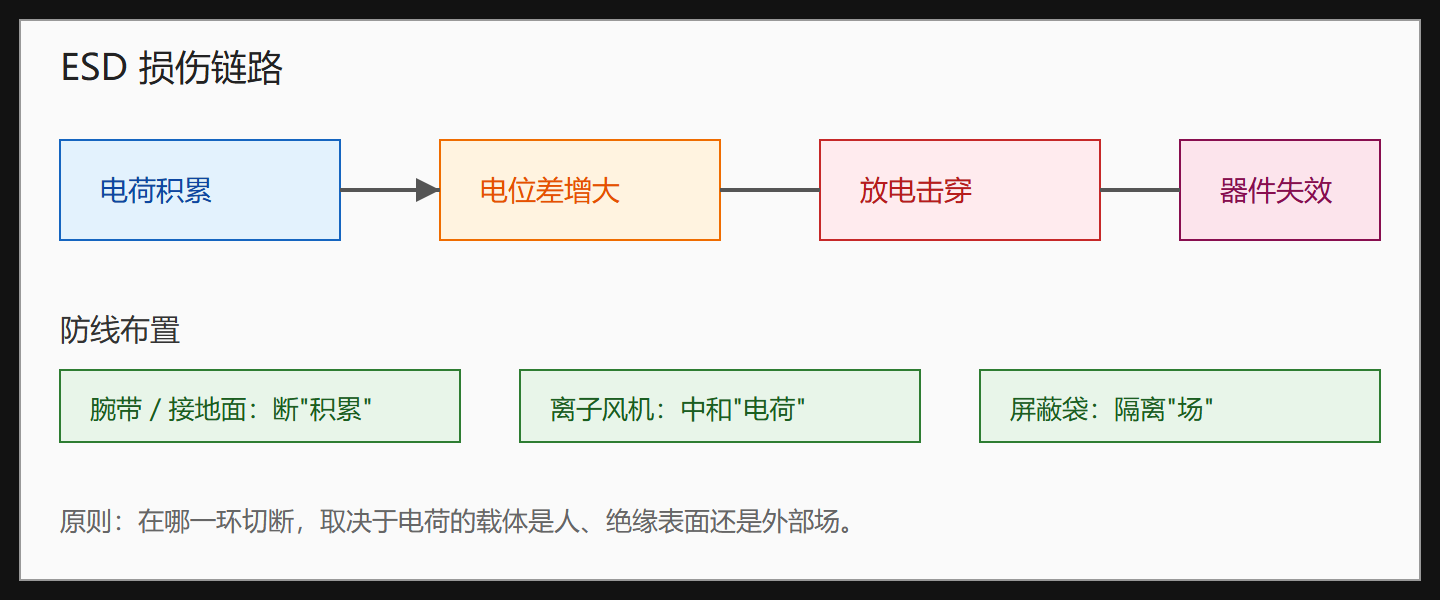

图：静电放电损伤链路与各道防线

高斯定理：数出场强的收支

库仑的平方反比律有一个重要推论：穿过任意闭合曲面的电通量，只取决于曲面内部的电荷总量，与外面有什么无关。这就是高斯定理。它的工程价值在于对称问题可以"数"出来——不必积分，只需选一个场强处处等值、方向处处垂直的闭合面。

平行板电容器是最常用的例子。两块面积为 A、间距为 d 的极板分别带电荷 ±Q，忽略边缘效应时，极板间是均匀电场，大小等于电荷面密度除以真空介电常数。下面用 Python 算一个防静电设计里的典型校核：

import numpy as np

eps0 = 8.854e-12        # 真空介电常数，单位 F/m
E_breakdown_air = 3e6   # 空气击穿场强，约 3 MV/m

# 场景：一块 10 cm x 10 cm 的绝缘板表面聚集了 1 微库仑电荷
A = 0.10 * 0.10          # 面积，平方米
sigma = 1e-6 / A         # 面电荷密度，C/m^2
E = sigma / eps0         # 表面外侧场强（单板近似）
print(f"面电荷密度 = {sigma:.3e} C/m^2")
print(f"表面场强   = {E:.3e} V/m")
print(f"与空气击穿场强之比 = {E / E_breakdown_air:.2f}")
​

运行结果：面电荷密度为 0.000100 C/m²，场强约 1.13×10⁷ V/m——超过空气击穿场强 3 倍以上。也就是说，一微库仑的电荷集中在一块巴掌大的绝缘面上，周围空气随时可能被击穿形成放电通道。这就是为什么 ESD 防护标准对表面电位（常见限值 100 V 甚至更低）卡得如此严格，而不是对"电荷总量"。

再用高斯定理看导体：静电平衡时导体内部场强为零，多余电荷全部分布在表面，且表面曲率越大处电荷密度越高。这一条直接解释了两个日常现象——电子设备的高压端子都做成圆滑球状（避免尖端高场强引发电晕），而避雷针恰恰反过来利用尖端放电。

磁的这边：电流与安培环路

静磁学与静电学结构对仗，但有一个根本差别：磁单极子至今未被证实，磁感线永远是闭合回路。磁场由电流产生，也由变化的电场产生（后者留给下一节）。恒定电流情形下，安培环路定律说：磁场沿任意闭合回路的环量，等于回路包围的电流之和乘以真空磁导率。

对一根载流长直导线，选同轴圆形回路，磁场沿回路切向且等值，直接解出磁场与半径成反比。工程上更常遇到的是计算电感、判断磁场屏蔽，但思路同源：先找对称性，再用环路定律"数"出 H。

import numpy as np

mu0 = 4 * np.pi * 1e-7   # 真空磁导率，单位 H/m
I = 100.0                # 载流，单位 A

# 计算长直导线周围不同距离处的磁感应强度
for r in [0.01, 0.05, 0.1, 0.5, 1.0]:
    B = mu0 * I / (2 * np.pi * r)
    print(f"距离 {r:>4} m 处 B = {B*1e3:8.3f} mT")
​

距离 1 cm 处约 2 mT，1 m 处衰减到 0.02 mT——平方反比式的衰减（这里是线性的场量、平方的能量密度）意味着磁场问题天然是"近距离问题"。母排间距设计、磁场敏感元件布局，都基于这个量级感：离主载流导体远一倍，磁场减半。

常见疑问

为什么腕带里要串一个 1 MΩ 的电阻，而不是直接用导线接地？ 这是个安全与防静电的折中。若人体直接接地，一旦手碰到市电火线，人体几乎成为短路通路，电流可达致命量级；串入兆欧级电阻后，工频短路电流被限制在微安到毫安级，而静电泄放的时间常数仍在毫秒量级（人体电容约 100–200 pF，乘以 1 MΩ 约 0.1–0.2 ms），远快于电荷积累的速度。防护设计的通用思路就是这样：对要防的信号（慢、高电压、小能量）开快速通道，对要躲的危害（快、大能量）设高阻。

绝缘板不接地，那它的"电位"有意义吗？ 有，但要小心定义。绝缘体上电荷不能自由移动，表面各点电位可以相差很大，通常用非接触式静电电压表测"表面电位"作为工程指标。同一块板上，曲率大的边角处电荷密度和电位都更高——这也解释了为什么 ESD 击伤点常集中在板边、引脚和突出端子附近，而不是平坦面上。

本节要点回顾

• 电场是空间逐点定义的力矢量，防静电的三类手段分别作用在电荷积累、电位差、外部场三个不同环节；
• 高斯定理让对称问题的场强变成"数电荷"，平行板场强公式是防静电校核的基本工具；
• 一微库仑集中在 0.01 m² 面积上就足以超过空气击穿场强，ESD 标准限电位而非电荷量；
• 导体静电平衡时内部场为零、电荷居表面、尖端密度最高——电晕与避雷针是一体两面；
• 磁感线永远闭合，安培环路定律给出磁场与电流的定量关系，磁场随距离快速衰减；
• 案例结论：腕带保护人、接地泄放导体电荷、离子风机处理绝缘表面、屏蔽袋隔离外部场，四道防线针对四个不同物理量。

下一节把静态打破：当磁场开始变化，法拉第的感应定律和麦克斯韦的位移电流会把电与磁焊成一个整体。
