1.2 麦克斯韦方程组：从感应到电磁波

1.2 麦克斯韦方程组：从感应到电磁波

麦克斯韦方程组是电磁场理论的统一表述：电场的散度由电荷决定，磁场的散度恒为零，变化的磁场激发涡旋电场，变化的电场与电流共同激发磁场。本节把四个方程逐句翻译成物理语言，用数值例子算清感生电动势，并看位移电流如何补上最后一块拼图、让电磁波从方程里自然生长出来。

一台变压器空载运行时，一次侧明明加了额定电压，二次侧开路、没有电流流过负载，可变压器还是发热；更奇怪的是，把二次绕组短接一匝，那匝导线会立刻烧红。工厂里有人把这当怪谈。其实这是电磁感应最直白的展示——能量根本不需要"电流流过"绕组之间，它靠磁通的变化穿过铁芯传递。本节就从法拉第的这条定律讲起。

四个方程，四句话

麦克斯韦方程组的积分形式可以逐句读成大白话：

真正"新"的内容是最后一条里的两项。法拉第电磁感应定律说：穿过回路的磁通变化时，回路中出现感生电动势，大小等于磁通变化率的负值。负号不是装饰——它是楞次定律的数学化：感应的效果总是反抗磁通的变化。变压器短路那一匝烧红，正是因为感生电动势在极小的回路电阻里掀起了巨大的电流。

先用一个贴近现场的计算把感应定律用熟：一台电流互感器（CT）的铁芯中，正弦磁通的峰值决定了二次绕组能感应出多大电压。

import numpy as np

f = 50.0            # 工频，Hz
N = 400             # 二次匝数
Phi_max = 1.2e-4    # 铁芯磁通峰值，Wb

# 正弦磁通 Phi = Phi_max * sin(wt)，感生电动势 e = -N * dPhi/dt
# 幅值 E_max = N * w * Phi_max
w = 2 * np.pi * f
E_max = N * w * Phi_max
E_rms = E_max / np.sqrt(2)
print(f"感生电动势幅值 = {E_max:.2f} V")
print(f"有效值        = {E_rms:.2f} V")

# 反向设计：CT 二次额定 100V(有效值)时允许的磁通峰值
Phi_need = 100 * np.sqrt(2) / (N * w)
print(f"若要输出100V有效值, 磁通峰值需达 {Phi_need*1e3:.3f} mWb")
​

算得 400 匝、0.12 mWb 峰值磁通在 50 Hz 下感应出约 10.7 V 有效值。注意线性关系里藏着两个现场常识：频率翻倍电压翻倍（变频器输出滤波器设计的依据），匝数不足时磁通被迫增大、铁芯饱和（CT 二次侧严禁开路的根本原因——开路后无去磁电流，磁通峰值暴涨，铁芯饱和发热，二次出现危险高压）。

位移电流：方程里长出的波

安培的原始定律只说"电流生磁"。麦克斯韦注意到一处不自洽：对电容器的充电回路，取一个包围极板间空间的闭合回路，回路没有导线穿过，按旧定律磁场环量应为零；但换一个包住导线的曲面，环量又不为零——同一个回路、不同曲面，答案矛盾。他的补笔是：变化的电场也能像电流一样生磁，称为位移电流，其大小等于电通量的变化率。

这一笔补上之后，电磁场获得了自我维持的能力：变化的磁场生涡旋电场（法拉第），变化的电场又生磁场（位移电流），两者互相点燃、交替接力，扰动便以有限速度向外传播——这就是电磁波，速度正是光速。赫兹 1887 年用火花隙实验证实了它，人类的无线时代由此开场。

import numpy as np

# 位移电流的直观量级：平行板电容器充电
eps0 = 8.854e-12
A = 0.01          # 极板面积 0.01 m^2
dE_dt = 1e12      # 场强变化率 1e12 V/(m*s)——快开关下的量级

I_d = eps0 * A * dE_dt
print(f"极板间位移电流 = {I_d*1e3:.3f} mA")

# 工频对照：50Hz 正弦、场强幅值 1e5 V/m
E0, f = 1e5, 50.0
I_d2 = eps0 * A * (2*np.pi*f) * E0
print(f"工频下位移电流 = {I_d2*1e9:.4f} nA")
​

对比悬殊：工频下位移电流是纳安级（所以低频电路可以完全忽略它），而纳秒级开关边沿对应的位移电流达毫安级，与传导电流同量级。这就是"什么时候必须把电路当电磁场看"的分界线——信号边沿越快，场的效应越显著，第 5 章电力电子的共模干扰、第 7 章的宽频振荡，追根溯源都在这毫安级的位移电流上。

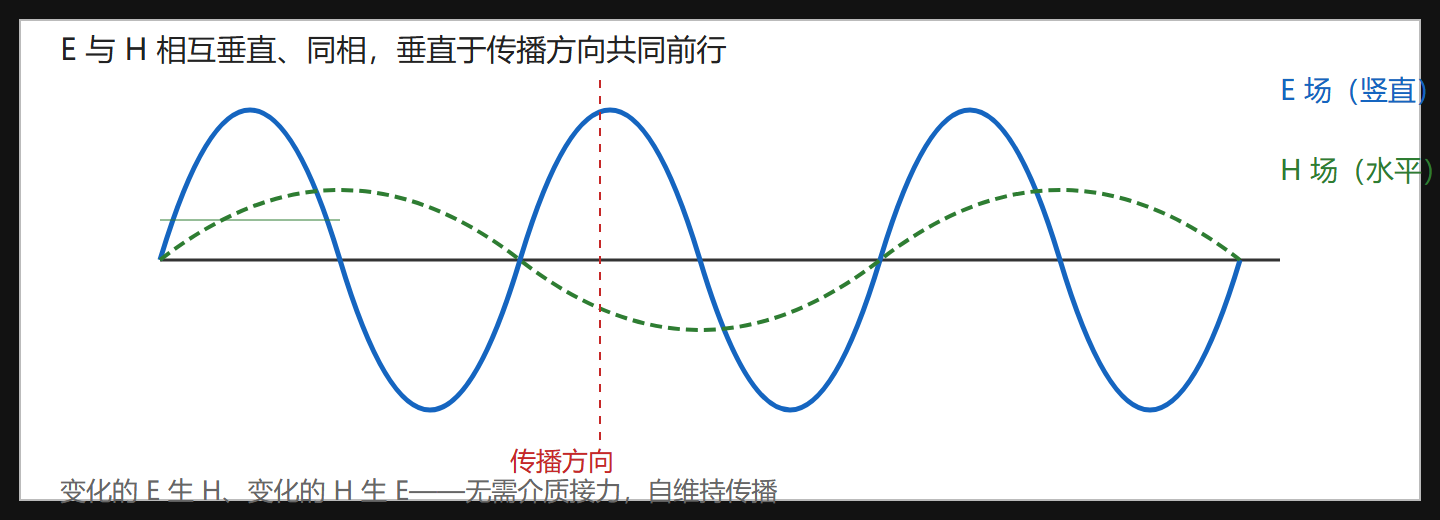

图：电磁波的自维持结构

涡流：感应定律的另一张面孔

变化的磁通也会在导体内部感应出漩涡状电流，即涡流。它是变压器铁芯叠片层间绝缘的理由（切成薄片增加电阻、切断大回路），也是感应加热的原理（涡流的电阻热被有意利用），还是电磁炉能加热铁锅而不加热玻璃锅的原因。同一个物理定律，在设计师手里是工具，在失误者手里是损耗——分野只在于你是否提前算过它。

常见疑问

为什么说麦克斯韦方程组"预言"了光速，而不是"规定"了它？ 方程组里的两个常数——真空介电常数与真空磁导率——是从静电、静磁实验里各自独立测出来的。麦克斯韦把两者组合成波速表达式后，算出的数值与当时光学测得的光速惊人吻合。他没往方程里塞任何光学数据，光速却从纯电磁测量里冒了出来——这是"光是电磁波"这个论断最硬的证据，也是物理学史上最美的巧合之一。

楞次定律的负号在工程上有没有"正面用法"？ 有，涡流制动就是典型。高速列车或电表里的铝盘在磁场中运动，感应出的涡流反抗相对运动，动能被直接转化为热，全程无机械接触、无磨损。另一处是感应电动机的起动过程，转子导条中的感应电流反抗气隙磁场与转子的相对转速，恰好拖动转子加速——负号在这里就是转矩本身。

本节要点回顾

• 法拉第定律给出感生电动势与磁通变化率的定量关系，负号即楞次定律：感应反抗变化；
• CT 二次开路导致磁通失控、铁芯饱和，本质是"无去磁电流 + 感应定律"的必然后果；
• 位移电流修补了安培定律的自洽性，是电磁波存在的理论前提；
• 工频下位移电流纳安级可忽略，纳秒开关边沿下毫安级不可忽略——这是"路近似"与"场问题"的分界；
• 涡流同源于感应定律，叠片铁芯与感应加热是同一枚硬币的两面；
• 案例主线回看：维修室的无线误码，正是高频场穿透屏蔽缝隙的结果，下一节专门处理。

下一节让波正式登场：频率、介质、趋肤深度与屏蔽，把第 1 章的故障线索全部收拢。
