1.3 电磁波传播：频率、介质与屏蔽
1.3 电磁波传播：频率、介质与屏蔽
电磁波是相互激发、以光速传播的电磁扰动；在介质中它的速度、波长与能量沉积方式都由材料参数决定，而导体对它的衰减用趋肤深度刻画。本节从第 1 章主线的最后一线索——屏蔽罩内无线模块的偶发误码——出发，讲清频率规划、介质界面与屏蔽设计三件事。
行话里管这种现象叫"漏磁"，但真正的凶手往往不是磁。无线模块装进金属屏蔽罩后偶发误码，拆开罩子反而正常——一装就坏、一拆就好。嫌疑有三个：缝隙泄漏、孔洞泄漏、接地阻抗。要判断，得先知道波在介质和导体里各自如何行动。
频率与波长：一切射频问题的第一换算
真空或近空气介质中，波长等于光速除以频率。这个除法看似简单，却决定了几乎所有 EMC（电磁兼容）决策：当结构尺寸接近波长的十分之一，"接地良好"就不再是免费的事；当缝隙长度接近半波长，缝隙变成一个高效的天线缝隙辐射器。
import numpy as np c = 3e8 for f in [50.0, 1e3, 1e6, 433e6, 2.4e9, 5.8e9]: lam = c / f print(f"频率 {f:>10.0f} Hz 波长 = {lam if lam>=1 else lam*1000:>8.4f} {'m' if lam>=1 else 'mm'}")
工频 50 Hz 波长 6000 km——这就是为什么电网可以做准静态的"路"分析；433 MHz 波长约 0.69 m，一块 30 cm 的屏蔽罩面板已不是"理想导体平面"；2.4 GHz 波长 12.5 cm，机箱上的长条缝隙（比如 6 cm 的散热孔列）已经接近半波长的量级，泄漏显著。第 1 章主线的误码模块工作在 433 MHz，罩体接缝长 8 cm——约 0.12 个波长，恰好落在"开始泄漏"的区间。
趋肤深度：导体不是瞬时"吃掉"波
电磁波进入良导体后指数衰减，场强衰减到表面值三十七分之一（1/e）的深度称为趋肤深度。它与频率的平方根成反比：频率越高，电流越挤在导体表面，导体的等效电阻随之增大。
import numpy as np sigma_cu = 5.8e7 # 铜电导率 mu0 = 4*np.pi*1e-7 def skin_depth(f, sigma=sigma_cu, mu=mu0): return np.sqrt(2 / (2*np.pi*f * mu * sigma)) print(f"{'频率':>10} {'铜的趋肤深度':>14}") for f in [50.0, 1e4, 1e6, 1e8, 1e9]: d = skin_depth(f) unit, val = ('mm', d*1e3) if d >= 1e-3 else ('um', d*1e6) print(f"{f:>12.0e} {val:10.3f} {unit}")
50 Hz 时铜的趋肤深度约 9.3 mm（粗母排电流分布尚算均匀），1 MHz 时约 66 μm，1 GHz 时只剩 2.1 μm。两个直接推论：其一，高频屏蔽不需要厚板——几十微米的镀层已经足够"厚"；其二，高频导体的载流层极薄，镀层质量与接触面处理比导体本体更关键（射频连接器镀金不是为了好看）。

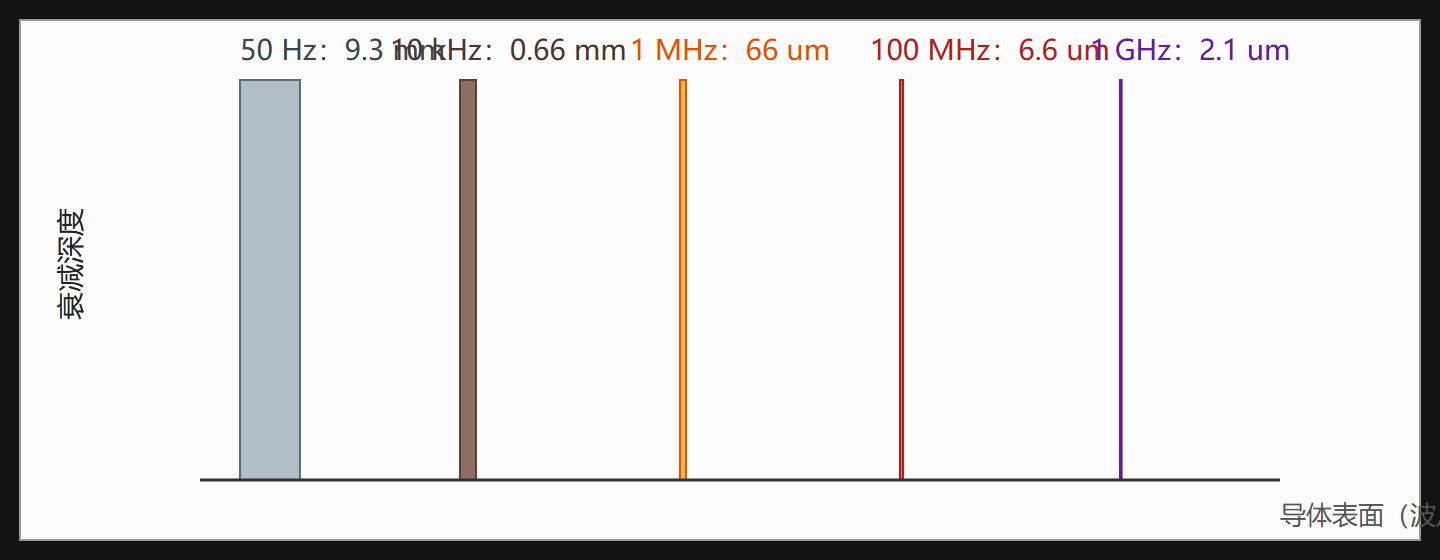

图：不同频率下电磁波在铜中的衰减深度对比
屏蔽效能：反射、吸收与多重反射
屏蔽对波的削弱由三部分构成：入射界面的反射损耗、穿过导体的吸收损耗、以及内部两界面间的多重反射修正。低频电场屏蔽主要靠反射（高导材料即可），高频则吸收占优（厚度远超趋肤深度时多重反射可忽略）。中频段（大约 10⁴–10⁷ Hz 的磁场区）是屏蔽的"洼地"——磁导率低的铜铝对低频磁场几乎无反射也无吸收，必须用高磁导率材料（硅钢、坡莫合金）把磁通"引开"。
第 1 章主线在此时结案：433 MHz 属于高频段，屏蔽本身的有效性由两点决定——接缝的电气连续性与孔缝的最大尺寸。检测发现罩体一条接缝的导电衬垫局部老化，接触阻抗增大；接缝电气不连续等于在屏蔽体上开了槽。更换衬垫并加装导电簧片后误码消失。整个第 1 章从静电击穿到射频泄漏的故障链，用的全是本节与前一节的公式。
介质界面：折射与反射的工程含义
波从一种介质进入另一种，速度改变导致传播方向改变（折射），同时一部分能量被反射。天线罩、光纤、多层 PCB 的介质层间反射、以及输电线上的行波折射反射，本质都由同一组边界条件决定：界面两侧电场切向连续、磁场切向连续。电力系统里的行波测距（利用故障点反射波的时间差定位）就是这套理论在电网上的应用，第 6 章还会遇到它。
常见疑问
散热孔阵列该开成很多小孔还是几个大孔？ 判据是单个孔的最大尺寸，而不是总开孔面积。一个孔的最大线尺寸达到半波长，它就是高效的缝隙天线；而一列直径远小于波长的小孔，每个孔只泄漏极少量能量，即使总开孔面积相同，泄漏也小几个数量级。所以屏蔽罩散热孔总是做成蜂窝状或密排小圆孔，蜂窝波导结构还能让每个孔额外提供波导截止衰减。设计口诀：孔的最大尺寸压到二十分之一波长以下，泄漏基本可以不管。
为什么屏蔽室的地板和墙面接缝要用一圈指状簧片，而焊接机房干脆连续焊死？ 因为屏蔽效能的上限永远由最差的一条缝决定。一条接触不良的接缝抵得过整面完好墙体的努力——电磁泄漏走的是"最薄弱环节"路径，与串联电路电流由最大电阻限制恰好相反。簧片提供多点冗余接触，焊缝则消除"缝"这个概念，两者都是为了让泄漏通道无处可藏。工程验收时用近场探头沿接缝扫一圈，就能找到那几毫米的漏点。
本节要点回顾
- 波长 = 光速 / 频率是 EMC 第一换算，结构尺寸与波长之比决定"路近似"是否还成立；
- 趋肤深度与频率平方根成反比：高频屏蔽靠薄镀层就够，高频导体损耗取决于表面处理；
- 屏蔽效能 = 反射 + 吸收 + 多重反射，低频磁场是屏蔽洼地，需要高磁导率材料；
- 接缝与孔缝是屏蔽体的软肋，最大线尺寸接近半波长时泄漏最强；
- 介质界面的边界条件统一解释折射、反射与传输线行波，为第 6 章故障测距埋线；
- 第 1 章结案：ESD 靠离子风机，射频泄漏靠导电衬垫——两类故障同一根源，都是"场"的分布问题。
第 1 章到此闭环。第 2 章转入"路"的世界：当尺寸远小于波长，我们用电压电流和集中参数元件把场压缩成网络，电路理论由此开场。
