PN 结是 p 型与 n 型半导体接触形成的空间电荷区，具有单向导电的指数伏安特性与强烈的温度敏感性。本节从一台温度显示仪表的漂移故障出发，用最少的半导体物理（能带、掺杂、载流子）讲清 PN 结的整流、温度与击穿三大特性，把"模拟电路为什么怕热"落到公式与数字上。
一块仪表让客户投诉：同一间房，早上显示 24.3℃，中午 25.1℃。温度计送检没问题，问题出在仪表前级放大板——它在环境温度升高时零点自己往上爬。要解释这个漂移，必须下到半导体层面，看温度到底改变了什么。
掺杂：把绝缘体调成"可控导体"
纯净硅的电阻率很高，本征载流子浓度在室温下每立方厘米只有约 10¹⁰ 个，相对硅原子密度 10²² 是亿分之一。掺入百万分之几十的磷（五价，多一个电子）或硼（三价，少一个电子），载流子浓度立刻提升百万倍以上，电阻率下降好几个数量级。掺杂是半导体工业的核心动作：浓度的对数直接决定电阻率，也决定 PN 结的内建电势。
import numpy as np q = 1.602e-19 ni = 1.5e10 # 硅室温本征浓度，cm^-3 n_Si = 5e22 # 硅原子密度，cm^-3 for frac_label, NA in [("万分之一", 1e-4), ("十万分之一", 1e-5), ("百万分之十", 1e-6)]: doping = n_Si * NA sigma_p = q * 1e-4 * doping * 1e-2 * 1e2 # 空穴电导（迁移率~450 cm2/Vs 的粗略折算见下行精确版） mu_p = 450.0 # 空穴迁移率 cm^2/(V*s) sigma = q * mu_p * doping # 电导率 S/cm rho = 1 / sigma # 电阻率 Ohm*cm print(f"受主掺杂{frac_label}({doping:.2e}/cm3): 电阻率约 {rho:8.3f} Ohm·cm")
掺杂百万分之十的硼，电阻率约 0.5 Ω·cm——从本征硅的几十万 Ω·cm 一举降到欧姆量级。关键在于这个数字可以被"配方"精确控制，这正是半导体器件可设计性的来源。
PN 结：内建电势与指数律
p 区和 n 区接触，多子互相扩散，交界面留下不能移动的离子化杂质，形成空间电荷区（耗尽区）与内建电势。硅 PN 结内建电势典型值 0.6–0.8V，由掺杂浓度与本征浓度通过对数关系决定。外加正向偏压压低势垒，电流按指数规律爆炸式增长；反向偏压抬高势垒，只剩微小饱和电流。这就是整流特性的微观来源。
温度就藏在那条指数律里：反向饱和电流约每升高 10℃ 翻一倍。仪表漂移案的物理链条由此接通：环境升温 → 前级二极管/三极管反向漏电流翻倍 → 在高阻抗节点上转换为电压漂移 → 放大后显示值上爬。
import numpy as np Is_25 = 1e-9 # 25 摄氏度下的反向饱和电流（示例值） n, VT0 = 1.0, 0.02585 for T in [25, 35, 45, 55]: Is = Is_25 * 2 ** ((T - 25) / 10) # 每10度翻倍 VT = VT0 * (T + 273.15) / 298.15 # 热电压按绝对温度缩放 # 正向 0.6V 时的电流 If = Is * (np.exp(0.6 / (n * VT)) - 1) print(f"T={T:>3} C: Is={Is:.2e} A, 正向0.6V电流={If*1e3:9.4f} mA, 反向漏电流={Is*1e9:.1f} nA")
升温 30℃，漏电流从 1 nA 涨到 8 nA；正向 0.6V 电流则从约 0.9 mA 涨到 2.4 mA——同样偏压下电流几乎翻了两番。反过来读这行数据是二极管测温的原理：固定电流下，二极管正向压降约以 -2 mV/℃ 漂移。怕它漂移，它是故障；利用它漂移，它是传感器。

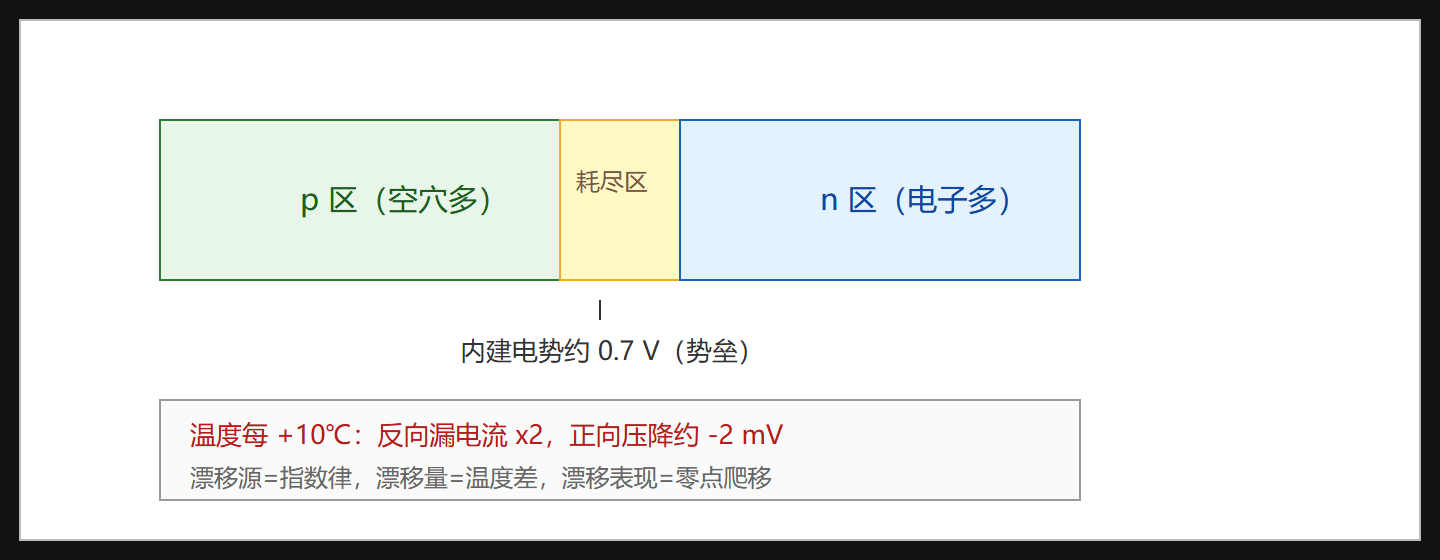

图：PN 结与温度的博弈
击穿：齐纳与雪崩
反向电压足够大时 PN 结击穿，但击穿不等于损坏。齐纳击穿（重掺杂、约 4V 以下）与雪崩击穿（轻掺杂、约 6V 以上）都是可逆的电离过程，只要外电路限制电流，器件可长期工作在击穿区——稳压二极管正是故意工作在这里。真正毁掉结的是热击穿：功耗→温升→漏电流增大→功耗更大，正反馈烧毁。所以稳压管设计的核心是串联限流电阻的功耗预算。
import numpy as np # 5.1V 齐纳稳压管的限流电阻设计 Vz, V_in, I_load = 5.1, 12.0, 0.01 # 负载 10 mA Iz_min, P_zmax = 5e-3, 0.5 # 齐纳最小稳定电流 / 最大功耗 R_max = (V_in - Vz) / (Iz_min + I_load) Iz_R = lambda R: (V_in - Vz)/R - I_load # 试选 R=470 Ohm R = 470.0 Iz = Iz_R(R) P = Vz * Iz print(f"R=470 Ohm 时: 齐纳电流 {Iz*1e3:.2f} mA, 齐纳功耗 {P*1e3:.1f} mW") print(f"功耗裕度 = {P_zmax/P:.1f} 倍")
R=470Ω 时齐纳电流约 8.8 mA、功耗 45 mW，相对 500 mW 额定有 11 倍裕度——输入电压上浮、负载减轻的极端组合也在安全区内。这个十几行的预算，就是"稳压管为什么没烧"的全部答案。
电容效应：结电容与变容
耗尽区宽度随反向电压变化，等效于一个随电压变化的电容（结电容）；正向偏置时还有扩散电容。高频电路里结电容限制开关速度，但反过来用它就得到变容二极管——压控电容，是压控振荡器调谐的经典元件。一个物理效应的两面性，在射频电路里被反复利用。
本节要点回顾
- 掺杂浓度的对数决定电阻率，可控掺杂是半导体可设计性的根基；
- PN 结内建电势 0.6–0.8V，正向指数律、反向饱和，整流特性的微观来源；
- 反向饱和电流每 10℃ 翻倍、正向压降约 -2 mV/℃——漂移案的物理解释，也是二极管测温的原理；
- 齐纳与雪崩击穿可逆，热击穿不可逆，稳压电路的核心是限流与功耗预算；
- 结电容既是速度限制又是变容资源，取决于用法；
- 案例小结：仪表漂移的源头确认在前级 PN 结，修复方向在下一节——用对称结构抵消漂移。
下一节看晶体管如何在这块"温度敏感的地基"上搭出放大与开关，以及工程师如何与指数律共处。
