3.2 晶体管：放大与开关的双重身份

3.2 晶体管：放大与开关的双重身份

晶体管（BJT 与 MOSFET）是以小控大的半导体器件：BJT 用基极电流控制集电极电流，MOSFET 用栅源电压控制漏极电流。本节延续仪表漂移案，分析固定偏置电路的工作点如何随温度漂移，对比 MOSFET 的电压控制机理，并讲清"线性放大区"与"开关状态"两种工作方式的判据与代价。

一句行话先立在这：模拟电路设计师的半生精力，都在和"工作点"打交道。上一节查明仪表漂移的源头是 PN 结的温度特性；这一节看它如何经过晶体管放大成可见的零点爬移，以及两条修复路线之一——对称结构——为什么有效。

BJT：电流控制电流

NPN 三极管有三个区：发射区（重掺杂）、基区（薄且轻掺杂）、集电区。发射结正偏、集电结反偏时，发射区注入的电子大部分越过薄基区被集电极收集，只有少量在基区复合形成基极电流。集电极电流与基极电流之比是电流增益 β（典型 100–300），集电极电流与发射结电压之间则服从上一节的指数律。

固定偏置电路是最简单的放大偏置：电源经 Rb 给基极提供电流，经 Rc 限制集电极电流。它的致命弱点正是温度：β 随温度升高而增大、发射结压降随温度每度下降约 2 mV，两者都推着工作点上移。

import numpy as np

# 固定偏置共射电路的工作点漂移
Vcc, Rb, Rc = 12.0, 470e3, 3.0e3
VBE = lambda T: 0.7 - 2e-3 * (T - 25)          # 发射结压降的温度系数
beta = lambda T: 200 * (1 + 0.005 * (T - 25))  # beta 温度系数 0.5%/C

print(f"{'T(C)':>5} {'VBE(V)':>8} {'beta':>6} {'IC(mA)':>8} {'VCE(V)':>8}")
for T in [25, 35, 45, 55]:
    IB = (Vcc - VBE(T)) / Rb
    IC = min(beta(T) * IB, Vcc / Rc)            # 饱和限幅
    VCE = Vcc - IC * Rc
    print(f"{T:>5} {VBE(T):8.3f} {beta(T):6.0f} {IC*1e3:8.3f} {VCE:8.3f}")
​

温度从 25℃ 升到 55℃：β 从 200 涨到 230，VBE 降 60 mV，集电极电流从约 0.96 mA 涨到 1.35 mA，VCE 从 9.1V 掉到 7.9V。工作点整体上移了三分之一的动态范围——如果后级按原工作点标定，输出零点漂移在所难免。仪表案的量化结论就此落锤。

修复思路随即清晰：分压偏置 + 发射极电阻。发射极电阻引入负反馈——温度升高使 IC 增大，发射极电位抬高，发射结电压自动被压回去；分压网络把基极电位钉死，IC 几乎只由发射极电阻决定，β 的个体差异与温漂同时被抑制。更进一步的对结构是差分放大：两只匹配管子共处同一温度环境，温漂作为共模信号在差分输出中被抵消——这正是运放输入级的结构，也是仪表最终采用的修复方案。

MOSFET：电压控制电流

场效应管的栅极与沟道之间隔着氧化层，几乎不取电流，靠栅源电压建立的电场调制沟道导电性。它的三个工作区判据清晰：|VGS| 小于阈值时截止；VDS 较小时沟道如电阻（可变电阻区）；VDS 足够大时进入饱和区，漏极电流近似只由 VGS 决定（恒流区）。

import numpy as np

# MOSFET 平方律模型的转移特性（NMOS 示例）
K, Vth = 0.5e-3, 2.0        # 跨导系数 A/V^2，阈值电压

print(f"{'VGS(V)':>7} {'ID(mA)':>8} {'gm(mS)':>8}")
for VGS in np.arange(2.5, 5.1, 0.5):
    ID = 0.5 * K * (VGS - Vth)**2
    gm = K * (VGS - Vth)      # 跨导 = dID/dVGS
    print(f"{VGS:7.1f} {ID*1e3:8.2f} {gm*1e3:8.3f}")
​

平方律（而非指数律）意味着 MOSFET 的转移特性"温和"得多，栅极不取电流使其成为数字电路的天然选择——CMOS 门在静态下几乎零功耗。代价是驱动大电流需要较大面积的管芯，以及栅极电容的充放电成为开关损耗来源。

放大与开关：同一器件的两种活法

线性放大要求工作点在放大区中央、信号摆动不出界（否则削波失真）；开关应用则干脆在截止与饱和（或可变电阻区）之间跳，中间只求快速穿越。开关方式损耗极低——截止时无电流、导通时压降小——这是第 5 章电力电子高效变换的物理基石，也是 CPU 里数十亿晶体管能以可接受功耗工作的前提。

⚠️ 常见坑：把线性稳压用在大压差大电流场合——调整管工作在放大区持续承压，效率等于输出电压除以输入电压。7805 从 12V 转 5V 带 1A，7W 全烧在管芯上。大功率场合请用第 5 章的开关变换。

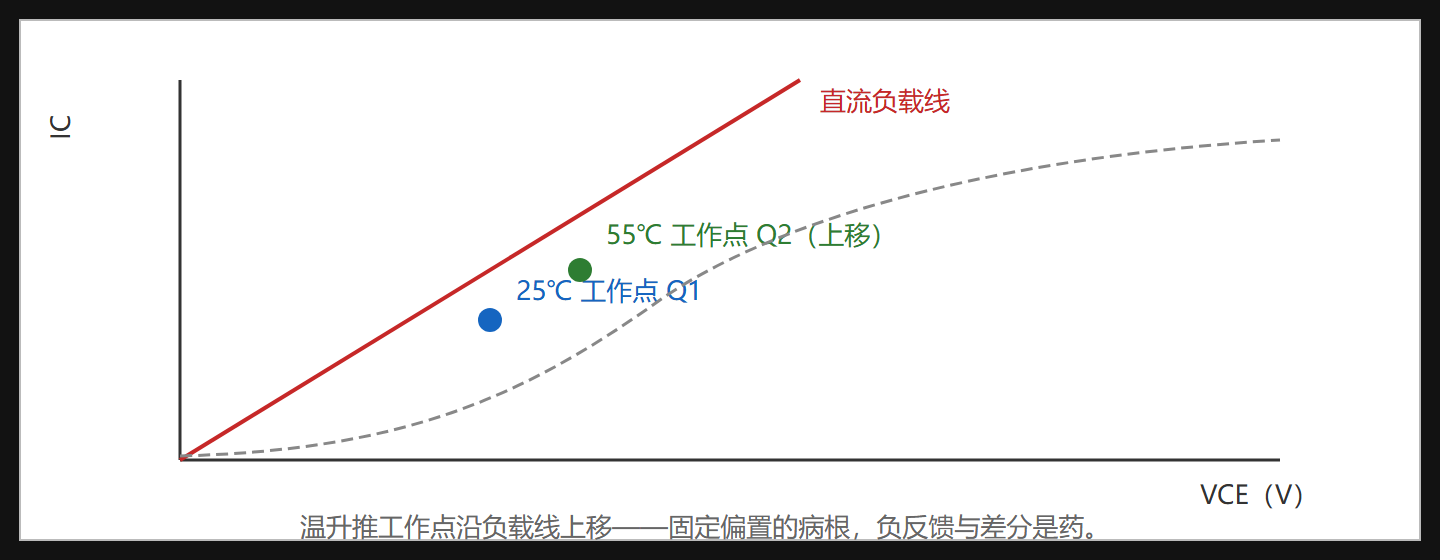

图：BJT 输出特性与负载线上的工作点漂移

常见疑问

为什么模拟设计师偏爱 BJT 做输入级，而数字电路全用 MOS？ 关键差别在跨导与输入阻抗的取舍。BJT 的指数律带来高跨导——同样的偏置电流下，BJT 的跨导约是 MOSFET 的数倍到十倍，这意味着更低噪声、更高增益，对微弱信号前级（仪表、音频、传感器调理）至关重要。而 MOS 的栅极绝缘几乎不取直流电流、面积缩放容易、静态功耗接近零，这些恰是大规模数字逻辑的命根。一句话：模拟前端要"灵敏"，数字大海要"省电"，两种器件各守一端。

β 值手册上给一个范围（如 100–300），电路怎么设计？ 正确答案是不设计依赖 β 的电路。固定偏置之所以被淘汰，就是因为 IC=β·IB 把 β 的分散性直接搬进工作点。分压偏置让 IC 近似等于发射极电压除以发射极电阻，β 从 100 变到 300 时 IC 变化只有百分之几。设计原则一句话：让电路的性能由电阻（可精确、稳定）决定，而不是由晶体管参数（分散、漂移）决定。

本节要点回顾

• BJT 是电流控制器件，β 与 VBE 都随温度同向推高工作点，固定偏置温漂显著；
• 分压偏置加发射极电阻用负反馈钳住工作点，差分结构靠对称抵消共模温漂——仪表案的最终修复；
• MOSFET 是电压控制器件，平方律转移特性、栅极无静态电流，天然适合数字与开关应用；
• 放大与开关是同一器件的两种活法：放大看增益带宽，开关看速度与导通电阻；
• 线性稳压大压差场合损耗巨大，大功率必须交给开关变换（第 5 章伏笔）；
• 输出特性图上的负载线是判断失真与工作点余量的标准工具。

下一节进入运放与数字电路：把晶体管按功能打包成"积木"，漂移问题的第二条修复路线——数字化——在那里展开。
