电机是实现电能与机械能互相转换的电磁机械，其转矩来自气隙磁场与电枢电流的相互作用，其行为由一张功率收支表约束：电端输入 = 机械端输出 + 各类损耗。本节从水泵站轴承失效案出发，讲清安培力、感应电动势与能量守恒账本，为后两节的具体电机类型搭好物理框架。

泵站的老师傅有个固执的判断："轴承坏了就是轴承不行，换就行。"可换上新轴承，半年又是同样的麻点与搓板纹。真正的病灶在变频改造之后才出现——这提醒我们，电机故障不一定在电机里，可能在喂给它的电里。要讲清这条因果链，得先回到最基本的两个物理事实。

两块基石：安培力与感应电动势

安培力：载流导体在磁场中受力，力等于电流、导体长度与磁感应强度的乘积（三者互相垂直时）。感应电动势：导体在磁场中运动切割磁感线时，两端出现电动势，大小等于速度、长度与磁感应强度的乘积。这两条在电机里是同一枚硬币的两面：电动机里，电流受力输出转矩；发电机里，外力拖动切割磁感线产生电动势。同一台电机，工况决定它是电动还是发电——能量守恒不在乎你叫它什么名字。

import numpy as np

# 一根导体在气隙磁场中的受力与反电动势
B = 0.8          # 气隙磁密，T
l = 0.15         # 导体有效长度，m
I = 50.0         # 导体电流，A
v = 10.0         # 导体线速度，m/s

F = B * l * I
e = B * l * v
P_mech = F * v
P_elec = e * I
print(f"电磁力 F = {F:.2f} N")
print(f"反电动势 e = {e:.2f} V")
print(f"机械功率 F*v = {P_mech:.1f} W")
print(f"电磁功率 e*I = {P_elec:.1f} W")
print(f"两者之差 = {P_elec - P_mech:.2f} W （应为0，能量守恒）")
​

F·v 恒等于 e·I——力×速度与电动势×电流是同一个电磁功率的两种记账方式。这条等式是电机构造的"守恒骨架"：机械口和电气口看到的功率，本来就当量。

功率收支表：电机不是黑箱

稳态运行时，电机的能量流向一张表：输入电功率，减去铜耗（绕组电阻发热，随电流平方增长）、铁耗（磁滞与涡流，近似随磁密平方与频率增长）、机械耗（轴承摩擦与风摩，随转速增长），剩下的是机械输出。发电机方向则倒过来记。

import numpy as np

# 一台 7.5 kW 三相异步电机的损耗分解（额定工况近似）
P_in = 8.4e3           # 输入电功率，W
P_cu = 480.0           # 定子+转子铜耗
P_fe = 240.0           # 铁耗
P_fw = 110.0           # 机械损耗
P_stray = 70.0         # 杂散损耗
P_out = P_in - P_cu - P_fe - P_fw - P_stray
print(f"输出功率 = {P_out:.0f} W")
print(f"效率 = {P_out/P_in*100:.2f} %")
print(f"总损耗 = {P_cu+P_fe+P_fw+P_stray:.0f} W，约 {0.9*(P_cu+P_fe+P_fw+P_stray):.0f} W 变成机壳热量")

# 变频低速时：铁耗下降、铜耗与谐波附加损耗上升
print(f"\n变频 20 Hz 供电时（风机负载，转矩随速度平方下降）:")
P_out2 = P_out * (20/50)**3
P_harm = 350.0         # 谐波附加损耗（逆变器供电引入）
print(f"机械输出约 {P_out2:.0f} W，但谐波附加损耗达 {P_harm:.0f} W")
print(f"附加损耗/输出 = {P_harm/P_out2*100:.1f} % ——低速下谐波损耗占比急剧上升")
​

关键读数：额定工况下损耗约 900W，几乎全部变成机壳与风路的热量；变频低速运行时机械输出按转速立方萎缩，而逆变器谐波带来的附加损耗几乎不缩水——低速时损耗占比急剧恶化，电机低频发热的账就是这样算出来的。泵站"改造后发热"的第一层解释到位。

转矩从哪里来：气隙是战场

旋转电机的转矩正比于气隙磁通与电枢电流的有功分量。气隙是定转子之间那道不到一毫米的空气缝隙，电机全部机电能量转换都从这道缝里过。设计上的推论环环相扣：气隙小则磁阻小、励磁电流小、功率因数高，但机械公差与轴承磨损的容限也小；气隙大则相反。异步电机气隙通常在 0.3–1 mm，比同步电机小得多——这是两类电机性格差异的几何根源。

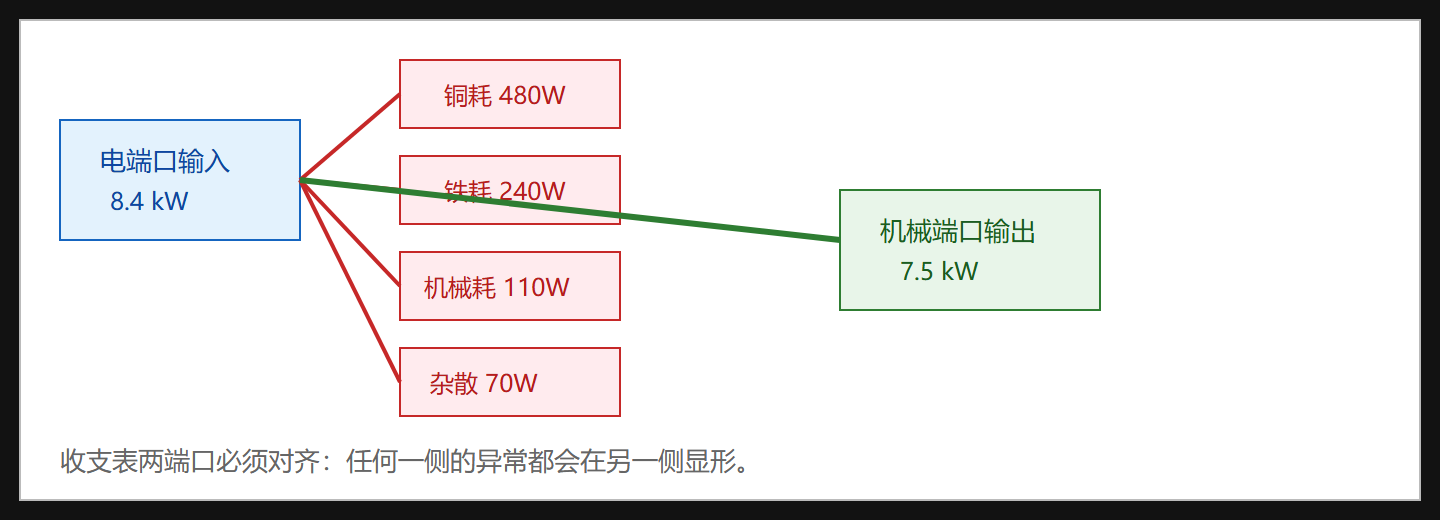

图：电机功率流收支表

四个运行象限

以转速为横轴、转矩为纵轴，电机有四个象限：正转电动、正转制动（发电）、反转电动、反转制动。电梯上行是电动、下行减速进发电制动；电力机车下长坡时牵引电机当发电机用，把动能回馈电网（再生制动）。变频器必须四象限能力齐全才能伺候这类负载——第 5 章会看到制动回馈对变换器拓扑的要求。

⚠️ 常见坑：认为"电机接上电就转"是天性。实际上大多数电机不能直接满压启动——启动电流可达额定的 5–7 倍，轻则电网电压暂降，重则绕组端部受电动力冲击变形。星三角启动、软启动器、变频启动，都是对付这几十秒冲击的手段，第 6 章的电压暂降案里它还会出场（作为"加害者"）。

常见疑问

发电机和电动机到底是两种机器还是一种？ 原理上是同一种，差别在功率流向。拖动转子、吸收机械功率、送出电功率，它就是发电机；通入电功率、输出转矩，它就是电动机。判定依据是电磁转矩方向与转向的关系：转矩与转向同向为电动（拖动负载），反向为发电（反抗拖动）。混合动力汽车的牵引电机在加速与制动之间毫秒级切换身份，靠的就是这个可逆性。教科书把两者分开讲只是叙述方便，物理上从没有那道墙。

为什么电机铭牌上标"功率因数 0.85"而不是 1？ 因为异步电机建立气隙磁场需要无功功率——磁化电流不做功，只在绕组与电网之间来回振荡。铭牌功率因数是额定工况的值，轻载时磁场不变、有功减少，功率因数会显著跌落（轻载时可能只有 0.3–0.5）。这也是变频改造的一个隐性收益：变频器内部直流环节解耦了电机侧与电网侧，电网看到的功率因数可以接近 1，无功补偿电容器组的开支随之省下。

本节要点回顾

• 安培力与感应电动势是同一电磁相互作用的两种记账，F·v = e·I 是电机版的能量守恒骨架；
• 电机稳态行为由功率收支表约束：铜耗、铁耗、机械耗、杂散耗，各有各的量纲依赖；
• 变频低速时谐波附加损耗占比急剧上升，是"改造后发热"的账面解释；
• 转矩来自气隙磁场与电流的相互作用，气隙长度是效率与机械容限的折中；
• 四象限运行区分电动与发电工况，再生制动把动能回馈电网；
• 满压启动电流 5–7 倍是电网暂降的常见推手，为第 6 章埋线。

下一节把转子具体化：换向器与旋转磁场分别如何"把电变成转"。
