4.2 直流电机与交流电机的运行特性

4.2 直流电机与交流电机的运行特性

直流电机靠换向器把外直流电"逆变"成电枢内的交流以维持单向转矩；交流电机靠三相绕组产生旋转磁场拖动转子。本节讲清两种"把电变成转"的机构、各自的特性曲线与启动方式，并用转差率把异步电机的转矩-转速关系算成数字。

历史上有个耐人寻味的顺序：直流电机先成熟——因为它的转矩在低速下好控制，电气化铁路与有轨电车因此从直流起步；交流电机后来凭借结构简单、免维护反超，而交流调速直到电力电子成熟后才真正可用。这段历史留下的遗产是：今天的大功率传动教材仍然先讲直流机，因为它的物理图像最直白。

换向器：机械式逆变器

直流电机的电枢绕组在旋转，要维持转矩方向不变，导体从一个磁极下转到另一个磁极下时，电流方向必须同步反转。换向器——一组随轴旋转的铜片加碳刷——完成的正是这个任务：它是一台机械开关式的"逆变器"。这个机构的优点是物理透明：励磁磁通与电枢电流两个旋钮互相独立，转速近似正比于电枢电压，转矩正比于电枢电流——他励直流机是天然的解耦控制对象，这解释了它曾经的调速霸主地位。

import numpy as np

# 他励直流电机的转速-电压关系与启动冲击
Ra, Ke, phi = 0.4, 0.3, 1.0     # 电枢电阻、电动势系数、磁通(额定)
V_rated, I_rated = 440.0, 100.0

# 额定转速
E_rated = V_rated - I_rated * Ra
n_rated = E_rated / (Ke * phi) * 60 / (2*np.pi)
print(f"额定反电动势 = {E_rated:.1f} V，额定转速 = {n_rated:.0f} r/min")

# 满压直接启动：n=0 时 E=0，启动电流只受 Ra 限制
I_start = V_rated / Ra
print(f"满压启动电流 = {I_start:.0f} A，为额定的 {I_start/I_rated:.1f} 倍")

# 电枢串电阻启动：把电流限制在 2 倍额定
R_ext = V_rated / (2*I_rated) - Ra
print(f"需串入启动电阻 = {R_ext:.2f} Ohm（随转速升高逐级切除）")
​

满压启动电流 1100A——额定的 11 倍；串电阻把冲击压到 2 倍。碳刷与换向器的磨损、火花的电磁干扰，最终成了直流机的软肋，但"电枢电压调转速"这条控制路线被交流变频原样继承：变频器的 V/f 控制，本质上是在交流机上复刻直流机的转速-电压关系。

旋转磁场：三相合成的魔法

三相绕组空间互差 120 度、通入时间互差 120 度的三相电流，合成一个幅值恒定、匀速旋转的磁场——转速由频率与极对数决定（同步转速 = 60×频率/极对数）。这个磁场的"旋转"没有任何机械部分在动，它是三个脉振磁场的矢量和。同步电机的转子励磁被它牵着走，严格同步；异步电机的转子导体被它切割感生电流，靠转差维持转矩。

import numpy as np

# 同步转速与转差率
for p, name in [(2, "2极"), (4, "4极"), (6, "6极")]:
    ns = 60 * 50 / p
    print(f"{name}电机 50Hz 同步转速 = {ns:.0f} r/min")

# 4极异步电机，额定转差率约 4%
p, f, s = 4, 50.0, 0.04
ns = 60*f/p
n = ns * (1 - s)
f_rotor = s * f                 # 转子电流频率
print(f"\n4极机转差4%: 转速 = {n:.0f} r/min，转子电流频率 = {f_rotor:.2f} Hz")
​

两个常被忽视的数字：额定转差只有百分之几（转速"接近同步"不是"等于同步"——转差为零则无感应电流、无转矩）；转子电流频率在额定工况下只有 1–2 Hz（所以转子铁耗主要在定子侧，转子铁芯可叠片更粗放）。

异步电机的转矩曲线：从启动到堵转

异步电机转矩-转差曲线呈"S"形：启动时（转差=1）转矩有限、电流很大；越过最大转矩点后进入稳定段，转矩与转差近似成正比。最大转矩点由电源电压平方决定——电压跌 10%，最大转矩跌 19%，这是电网暂降时电机堵转停机的标准解释，直接为第 6 章的案件备好证据。

import numpy as np

# 用简化圆图公式画转矩-转差关系
s_max = 0.18            # 最大转矩对应的转差率
T_max = 2.2             # 最大转矩（倍数，以额定转矩为1）
s_n = 0.04

T = lambda s: 2 * T_max / (s/s_max + s_max/s)
print(f"启动转矩（s=1） = {T(1.0):.2f} 倍额定")
print(f"额定转矩（s=0.04） = {T(s_n):.2f} 倍额定")
print(f"\n电压跌至90%时：")
T_max2 = T_max * 0.9**2
T2 = lambda s: 2 * T_max2 / (s/s_max + s_max/s)
print(f"  最大转矩变为 {T_max2:.2f} 倍，启动转矩变为 {T2(1.0):.2f} 倍")
print(f"  若负载转矩恒为 1.5 倍额定：{'仍可运行' if T2(s_n)>1.5 else '可能失速停机'}")
​

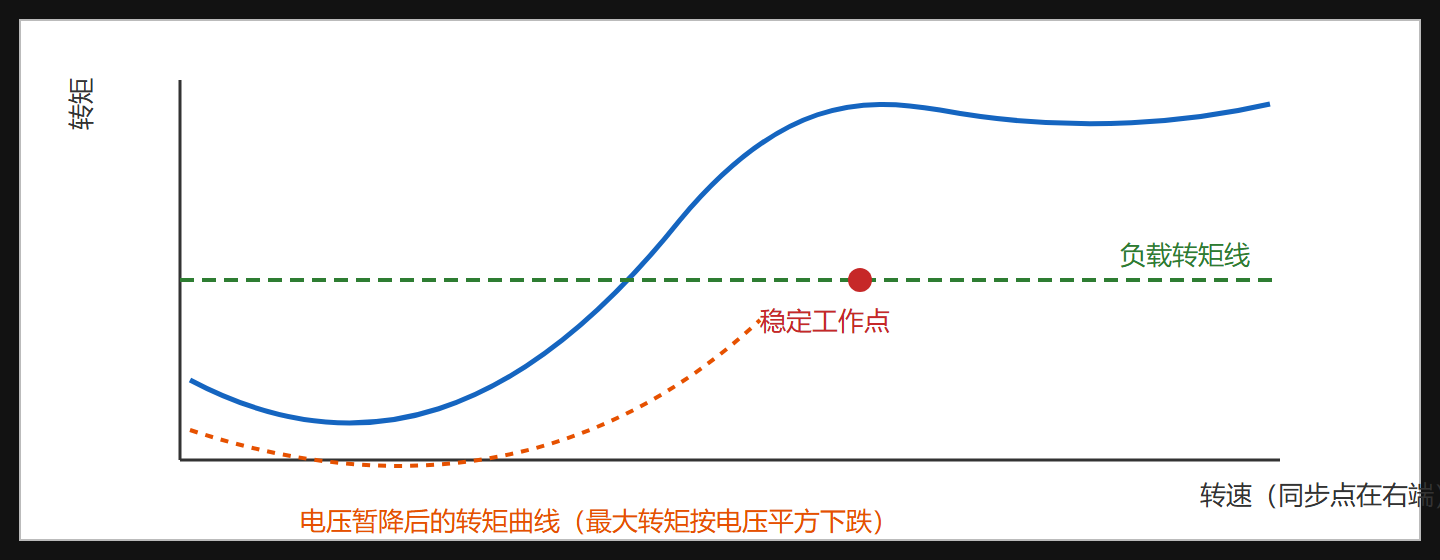

图：异步电机转矩-转差特性与负载线

启动方式的代价表

泵站当年直启 75 kW 水泵电机，就是园区电压暂降的元凶之一——第 6 章会拿数据坐实。

本节要点回顾

• 换向器是机械式逆变器，保证直流电机单向转矩；励磁与电枢解耦是其控制优势，碳刷磨损是其宿命；
• 旋转磁场由三相合成，同步转速 = 60f/极对数，无任何机械转动部件；
• 异步电机靠转差维持转矩，额定转差仅百分之几，转子电流频率仅 1–2 Hz；
• 最大转矩随电压平方变化，电压暂降下带恒转矩负载可能失速——第 6 章的关键证据；
• 启动方式是电流、转矩、成本的三角交换，变频启动同时解决了启动与调速；
• V/f 控制在交流机上复刻直流机的转速-电压关系，是两种电机的历史接力。

下一节看同步电机与驱动系统：变频供电引入的轴电压，终于要正面回应泵站轴承案的元凶。
