4.3 同步电机、异步电机与驱动系统

4.3 同步电机、驱动系统与变频供电的副作用

同步电机以功角描述转子磁场与气隙磁场的相对位置，其励磁可调无功；变频驱动在带来调速自由的同时引入谐波、轴电压与高电压变化率三类副作用。本节收束泵站轴承案——轴电流的成因、验证与治理，并给出驱动系统的整体图景。

轴承内圈滚道上细密的搓板纹，检修行业称之为"电蚀"。它不是机械磨损，是放电烧伤：轴与轴承座之间存在电位差，油膜被击穿后微小的放电反复灼伤滚道。机械磨损像砂纸打磨，电蚀像无数次日击打点焊。区分两者的意义在于：换轴承治标，断电流路径才治本。

同步电机：功角与无功的旋钮

同步电机转子由直流励磁（电励磁或永磁），稳态时转子磁场与定子旋转磁场严格同步。两者之间的夹角是功角：空载时接近零，负载增大功角增大，电磁转矩正比于电压、电动势与功角正弦的乘积。功角超过约 90 度（凸极机略不同）则失步——突加大负载、电压深度暂降都是失步诱因。

同步电机最迷人的特性是励磁的双向调节：加大励磁向电网送出感性无功（过励），减小励磁则吸收无功（欠励）。发电厂用它兼任"无功电源"，大型同步调相机干脆不带机械负载、专职调无功。对比异步电机只能吸收感性无功，同步机的这个旋钮是电网电压支撑的重要资源。

import numpy as np

# 隐极同步发电机的功角特性
Xd = 1.2            # 同步电抗（标幺）
E = 1.4             # 励磁电动势（标幺）
V = 1.0             # 端电压（标幺）

print(f"{'功角(度)':>9} {'电磁功率(标幺)':>12}")
for delta_deg in [10, 20, 30, 45, 60, 90]:
    delta = np.radians(delta_deg)
    P = E * V / Xd * np.sin(delta)
    margin = 90 - delta_deg
    print(f"{delta_deg:>9} {P:12.3f}   静稳裕度 {margin} 度")
​

功角 30 度时功率约 0.98（标幺），距失步还有 60 度裕度；功角逼近 90 度时裕度耗尽。静态稳定裕度就是功角到 90 度的距离——电网调度紧盯机组功角的道理在此。

变频驱动的两面

现代驱动系统的核心是变频器 + 电机 + 控制器。V/f 控制保持磁通近似恒定（电压随频率线性变化，低速段补偿定子压降）；矢量控制则通过坐标变换把定子电流分解为励磁分量与转矩分量，使异步机获得直流机式的解耦控制——泵站这类风机水泵负载用 V/f 足矣，起重与轧机则非矢量不可。

但开关频率数千赫兹的 PWM 电压波形不是正弦。它的副作用清单有三条，全部与"高频开关"有关：

其一，谐波发热。 谐波电流在绕组与铁芯里产生附加损耗（4.1 节已算过账）。其二，高电压变化率。 逆变器输出电压在纳秒内跳变，经过长电缆的分布电感电容，到电机端可能反射叠加出过电压，损伤绕组首匝绝缘——长电缆驱动要在电机端加装 du/dt 滤波器。其三，共模电压与轴电流。 三相 PWM 电压的瞬时和不恒为零（共模电压），经绕组对地电容耦合，在轴上感应出轴电压。当轴电压超过油膜击穿阈值（典型十几到几十伏），轴承内形成放电电流。

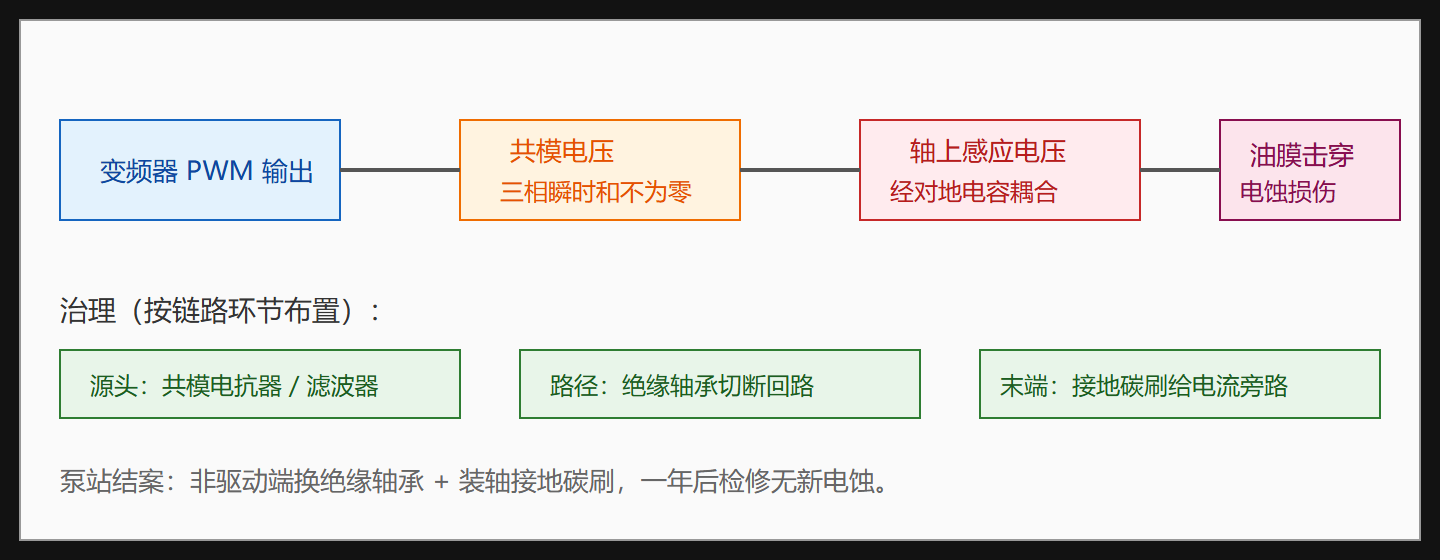

图：轴电流的形成路径与三道治理

import numpy as np

# 轴电压风险的量级判断
V_shaft_measured = 8.5     # 实测轴电压，V
V_film_breakdown = 15.0    # 典型油膜击穿阈值（因润滑与转速而异）

ratio = V_shaft_measured / V_film_breakdown
print(f"轴电压/击穿阈值 = {ratio:.2f}")
if ratio > 0.5:
    print("超过警戒比 0.5：建议治理（绝缘轴承或接地碳刷）")

# 治理后复测
V_after = 1.2
print(f"加装治理后轴电压 = {V_after} V，比值 {V_after/V_film_breakdown:.2f} —— 风险解除")
​

实测 8.5V 已超过阈值的一半，按工程惯例必须治理；治理后降至约 1V。泵站案的完整因果链至此闭合：变频器共模电压 → 电容耦合轴电压 → 油膜击穿放电 → 轴承电蚀。换轴承为什么无效？因为元凶在变频器侧，轴承只是案发现场。

特种电机一览

无刷直流电机与永磁同步电机在结构上是一家人（反电动势波形设计取向不同），是电动车与伺服系统的主力；开关磁阻电机结构最简、转子无绕组无磁体，转矩脉动与噪声是其代价；步进电机开环定位便宜可靠，堵转发热特性要求驱动电流管理。选型逻辑始终是：转矩-转速工况、控制精度、成本、环境四要素排队。

常见疑问

绝缘轴承和接地碳刷，治理轴电流选哪个？ 两者切断的是链路的不同位置。接地碳刷把轴与机座短接，让轴电压来不及积累，适合非驱动端安装、维护便利的场合；绝缘轴承切断电流回路本身，一劳永逸但成本更高，且若同时存在其他通路（如联轴器到负载再到地）单独绝缘一侧可能把电流逼到别的轴承上。工程惯例是大功率变频驱动机组非驱动端用绝缘轴承、驱动端加碳刷，双保险各断一路。治理前先用示波器配合碳刷探头测轴电压波形，确认放电是散击还是环流型，再对症下药。

怎样在现场快速区分同步机与异步机？ 听声音分不出来时，看转子结构最可靠：同步机转子上有励磁绕组通直流（或永磁体），异步机转子是自行短路的鼠笼导条。一个旁证是转速：同步机转速严格等于同步转速（50 Hz 下二极机 3000 rpm），异步机永远略低（有转差）。用转速表测出 2960 rpm 的"3000 rpm 电机"，那 40 转的差距就是转差率约 1.3%——异步机的身份立刻暴露。

本节要点回顾

• 功角是同步电机负载的"温度计"，静态稳定裕度 = 距 90 度的角度余量；
• 励磁可调无功是同步机的独特旋钮，过励发感性无功、欠励吸收；
• V/f 适风机水泵、矢量控制适高动态场合，控制复杂度与收益要匹配负载；
• 变频副作用三件套：谐波发热、高 du/dt 过电压、共模轴电流；
• 轴电流治理按链路布置：源头滤波、路径绝缘、末端旁路，泵站案三管齐下结案；
• 换轴承治不了电蚀——故障在"喂给电机的电"里，这是第 4 章的一贯主题。

第 5 章拆开变频器：那些开关器件如何以 95% 以上的效率搬运营电，以及伏秒平衡如何统治整个变换器家族。
