5.1 电力电子器件：从硅到碳化硅

5.1 电力电子器件：从硅到碳化硅

电力电子器件是工作在开关状态的大功率半导体，其核心指标是导通压降与开关损耗的平衡。本节从基站电源的温升疑云出发，拆解 MOSFET 与 IGBT 的损耗构成，解释"开关频率是电力电子最贵的旋钮"，并给出碳化硅、氮化镓宽禁带器件改变游戏规则的原因。

基站电源模块的返修单上写着"过温告警"。上一章的逻辑在这里同样适用：开关器件不坏则已，坏之前一定先热。热从哪来？答案是两笔账：导通损耗与开关损耗。要读懂它们，得先看器件本身。

两种主流开关：MOSFET 与 IGBT

功率 MOSFET 导通时表现为一个电阻（导通电阻），导通损耗等于电流平方乘电阻，与电压电流波形无关地"随占空比线性累积"；IGBT 导通时表现为约 1–2V 的近似恒定压降，导通损耗等于压降乘电流乘占空比。开关损耗则是另一回事：每次开通与关断过程中，器件同时承受高压与大电流的短暂交叠，电压电流乘积对时间积分就是一次开关的能量损失。

import numpy as np

# MOSFET 与 IGBT 在同一工况下的损耗对比
V_bus, I_load = 400.0, 10.0     # 母线电压、负载电流
D = 0.25                        # 占空比

Rds_on = 0.05                   # MOSFET 导通电阻
Vce_sat = 1.5                   # IGBT 饱和压降

P_cond_mos = I_load**2 * Rds_on * D
P_cond_igbt = Vce_sat * I_load * D
print(f"MOSFET 导通损耗 = {P_cond_mos:.2f} W")
print(f"IGBT   导通损耗 = {P_cond_igbt:.2f} W")

# 开关损耗（设单次开关能量由器件特性给定）
E_sw_mos, E_sw_igbt = 0.15e-3, 1.2e-3    # 每开关周期总开关能量 J
for fsw in [20e3, 50e3, 100e3]:
    P_sw_mos = E_sw_mos * fsw
    P_sw_igbt = E_sw_igbt * fsw
    print(f"\nfsw={fsw/1e3:.0f} kHz:")
    print(f"  MOSFET: 导通+开关 = {P_cond_mos+P_sw_mos:7.2f} W")
    print(f"  IGBT:   导通+开关 = {P_cond_igbt+P_sw_igbt:7.2f} W")
​

读数揭示分界线：IGBT 导通损耗低（大电流优势），但开关能量高一个数量级，频率一上百 kHz 便不堪重负；MOSFET 开关极快，导通电阻却随耐压等级陡增，高压场合导通损耗失控。IGBT 主攻中高压低频（变频器、风电变流器、动车牵引），MOSFET 主攻低压高频（开关电源、车载 DC-DC）——这条分工线正是两类器件物理结构的镜像。

续流二极管、快恢复与肖特基的分工也顺带交代：开关器件歇着的半周期里，电感电流必须有人续流，续流二极管的反向恢复电荷直接计入开关损耗预算。

为什么频率是"最贵的旋钮"

开关损耗与频率成正比——提频等于线性加税。但提频的收益是诱人的：电感电容都可以缩小（磁芯与电容体积近似与频率成反比），功率密度上升。于是设计变成一道优化题：

import numpy as np

# 磁性元件体积（近似 1/f）与开关损耗（正比 f）的总成本博弈
f = np.array([20, 50, 100, 200, 500]) * 1e3   # 开关频率
E_sw = 0.3e-3                                  # 单周期开关能量
P_sw = E_sw * f
V_mag = 100.0 * (50e3 / f)                     # 磁件体积指标（50kHz 归一为100）
# 简单加权"代价"模型
cost = P_sw / 10 + V_mag
print(f"{'fsw(kHz)':>9} {'开关损耗(W)':>11} {'磁件体积指标':>10} {'代价模型':>9}")
for fi, ps, vm, c in zip(f, P_sw, V_mag, cost):
    print(f"{fi/1e3:>9.0f} {ps:>11.1f} {vm:>10.1f} {c:>9.1f}")
​

代价模型先降后升——存在最优频率。硅器件把这个最优点压在几十到几百 kHz；器件每快一倍，最优点右移一倍，磁件再小一圈。这就是宽禁带器件的全部战略价值。

宽禁带：碳化硅与氮化镓

碳化硅的禁带宽度约是硅的三倍，临界击穿场强约十倍，意味着同耐压下漂移区可以薄一个数量级，导通电阻骤降；同时器件电容更小、开关更快。氮化镓更进一步，横向结构、极快边沿，主攻千瓦内高频场景。实际收益以数字说话：

import numpy as np

# 同工况下 Si IGBT 换 SiC MOSFET 的系统收益（以 30 kW 逆变器单管为例）
V_bus, I_rms, fsw = 700.0, 30.0, 50e3

# Si IGBT + Si 二极管（含反向恢复）
E_igbt, E_diode = 3.0e-3, 2.0e-3
P_si = (E_igbt + E_diode) * fsw + 1.6 * I_rms * 0.5   # 简化占空比

# SiC MOSFET（无反向恢复问题）
E_sic = 1.0e-3
P_sic = E_sic * fsw + I_rms**2 * 0.02 * 0.5

print(f"Si 方案总损耗约 {P_si:.1f} W，SiC 方案约 {P_sic:.1f} W")
print(f"损耗下降 {100*(1-P_sic/P_si):.0f}%，散热器体积可望减半")
​

同样的逻辑也解释了第 4 章的副作用：开关边沿越快，du/dt 与共模问题越尖锐——宽禁带器件把"快"卖给你，同时把电磁干扰的账单寄给你。驱动设计、布局寄生电感控制、滤波器的分量在设计流程里全面加重。

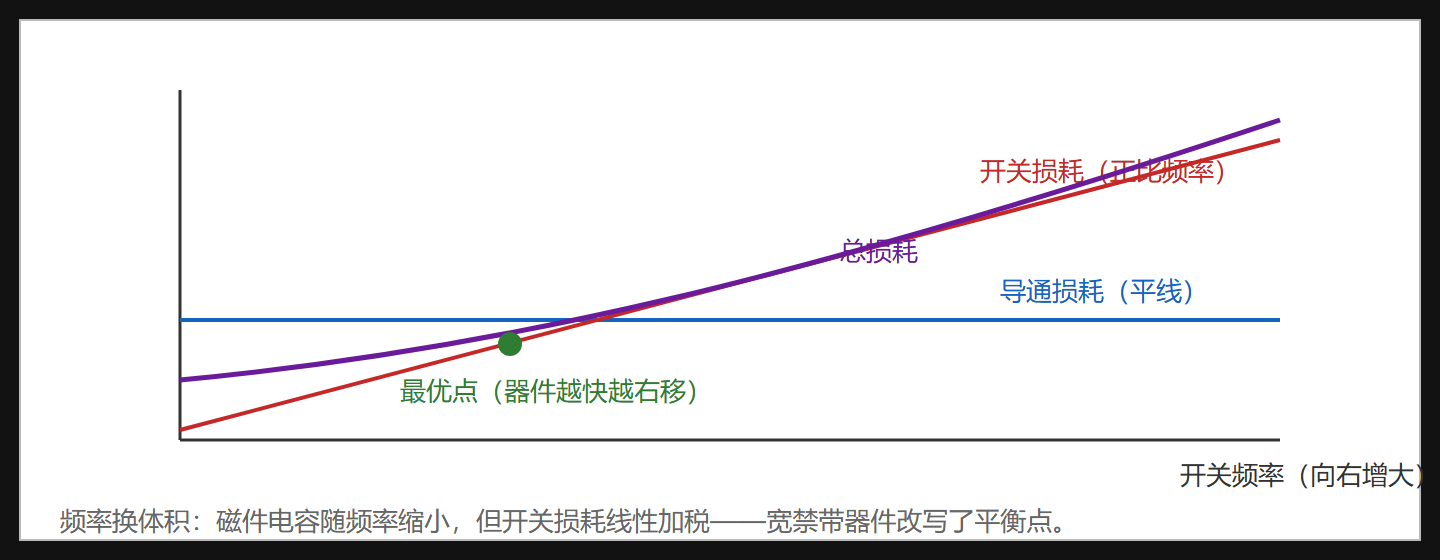

图：器件损耗构成与频率的博弈

⚠️ 常见坑：按数据手册的"典型导通电阻"直接算损耗。手册值多为 25℃ 结温，实际结温 100℃ 以上时硅 MOSFET 导通电阻上升约 50–70%，预算不打温漂折扣，散热器就会在夏天不够用。

本节要点回顾

• 开关器件损耗 = 导通损耗 + 开关损耗，前者看导通压降/电阻，后者与频率成正比；
• IGBT 压降型导通、开关慢，适合中高压低频；MOSFET 电阻型导通、开关快，适合低压高频；
• 频率是"最贵的旋钮"：换磁件体积，付开关损耗税，存在系统最优点；
• 宽禁带器件以高临界场强换低导通电阻与快开关，代价是更尖锐的 EMI 与 du/dt；
• 导通电阻的结温系数不可忽略，损耗预算必须按热态计算；
• 基站电源的过温疑云由此有了框架性答案，下一节进入拓扑层定量结案。

下一节把器件组装成拓扑：伏秒平衡一句话，统治 Buck、Boost 与全部隔离变换器。
