5.3 交流变换：整流、逆变与变频

5.3 交流变换：整流、逆变与变频

整流把交流变直流，逆变把直流变交流，变频在两者之间完成频率与电压的联合调节。本节把这三类交流变换放进一张族谱图，用谐波分析对比相控整流与 PWM 整流，讲清 SPWM 调制的机理，并从共模电压角度接回第 4 章泵站轴承案的源头侧。

如果在一个电力电子学术会议上只允许讲一句话，那大概是：所有变换器都在干同一件事——用开关的占空比调制电压的时间平均值。Buck 如此，逆变器也如此。理解了这一点，"交流变换"就不再是新知识，而是同一原理在不同基波频率上的应用。

变换器族谱：四种电能形态的换乘站

电能以"直流/交流 × 电压等级"的形态在网络中流动，变换器是换乘站：AC→DC 是整流（二极管不可控、晶闸管相控、PWM 整流可控回馈），DC→DC 是 5.2 节的 Buck/Boost 家族，DC→AC 是逆变（并网型与独立型），AC→AC 是直接变频（周波变换器）或"整流+逆变"的间接变频（通用变频器）。基站电源是"整流 + Buck + 电池管理"的组合；光伏电站是"Boost + 并网逆变"；变频器是"整流 + 逆变"。族谱理清后，任何电源产品的方块图都能一眼读出成分。

import numpy as np

# 通用变频器的主要环节损耗链（以 75 kW 变频器满载为例）
P_in = 78.0            # 输入 kW
loss_rect = 1.1        # 整流桥损耗
loss_dc = 0.3          # 直流母线与滤波
loss_inv = 2.4         # 逆变桥损耗（含开关损耗）
P_out = P_in - loss_rect - loss_dc - loss_inv
print(f"输出 = {P_out:.1f} kW，总效率 = {P_out/P_in*100:.1f}%")
print(f"发热总量 = {(loss_rect+loss_dc+loss_inv):.1f} kW —— 全部要用散热器与风道带走")
​

约 4 kW 的热量必须从柜体里排走——变频器柜的空调与风道从来不是装饰，是效率账本的另一半。

相控整流与 PWM 整流：谐波的两种面孔

晶闸管相控整流靠延迟触发角调压，简单可靠，但功率因数随触发角恶化，且网侧电流富含 (6k±1) 次谐波（5、7、11、13 次）。PWM 整流器则像一台"主动整流器"：用高频开关 + 电感，让网侧电流跟踪正弦给定，功率因数可到 ±1，谐波集中在开关频率附近易于滤波，还能双向流动（再生制动能量回馈电网）。

import numpy as np

# 相控整流的网侧电流谐波构成（6脉波整流桥典型值，以基波为1）
harm = {1: 1.00, 5: 0.20, 7: 0.14, 11: 0.08, 13: 0.06, 17: 0.05, 19: 0.04}
THD = np.sqrt(sum(v**2 for h, v in harm.items() if h > 1))
print(f"网侧电流 THD ≈ {THD*100:.1f}%")

# 谐波电流在线路电感上的压降示意（第6章电压畸变的伏笔）
X_per_h = 0.05          # 基波下的线路电抗压降（标幺，感抗正比谐波次数）
V_dist = np.sqrt(sum((h*X_per_h*v)**2 for h, v in harm.items() if h > 1))
print(f"谐波引起的电压畸变（标幺）≈ {V_dist*100:.2f}%")
​

THD 约 28%——这是 6 脉波整流的先天值，也是谐波治理标准（限制各次谐波电流）盯住工业大用户的物理依据。加滤波器、改 12 脉波、换 PWM 整流，是治理阶梯上的三级台阶。

SPWM：用三角波雕刻正弦

单相逆变桥输出 ±母线电压的方波，怎么变成正弦？正弦脉宽调制（SPWM）：把希望输出的正弦波（调制波）与高频三角波（载波）比较，交点处切换开关。每个开关周期内的脉冲宽度正比于该时刻正弦值——局部平均后，输出电压的低频分量就是所求正弦。载波频率决定谐波位置（都挤到载波频率附近，好滤），调制比决定输出幅值。

import numpy as np

# SPWM 的等效原理演示：脉冲面积逼近正弦样本
f_mod, f_carr, m = 50.0, 2000.0, 0.8
t = np.arange(0, 0.02, 1e-6)
v_ref = m * np.sin(2*np.pi*f_mod*t)
v_carr = np.asarray([2*abs(2*((t_i*f_carr) % 1) - 1) - 1 for t_i in t])
pwm = (v_ref >= v_carr).astype(float)

duty_avg = pwm.reshape(40, 20).mean(axis=1)        # 每载波周期平均占空比
ref_avg = (v_ref + 1).reshape(40, 20).mean(axis=1) # 参考的对应均值
err = np.max(np.abs(duty_avg - 0.5*(v_ref.reshape(40,20).mean(axis=1)+1)))
print(f"每载波周期平均占空比 vs 正弦样本的最大偏差 = {err:.4f}")
print("（偏差小说明：局部平均意义下方波链等效正弦）")
​

每个载波周期的平均占空比紧贴正弦样本——"开关序列的低频平均值等于调制波"是 SPWM 的数学本质，也是"所有变换器都在调制平均值"这句话的实证。

三相互差 120 度的 SPWM 合成旋转磁场（第 4 章），频率与幅值都由调制波决定——V/f 控制里"同时按比例缩放频率与幅值"正是维持磁通恒生的操作。而三相 PWM 的共模电压（三相瞬时和不为零）就是泵站轴电流的源头，治理也回到变换器侧：共模电抗器、零序滤波、优化调制策略（如不连续 PWM 可降低共模dv/dt 次数）。

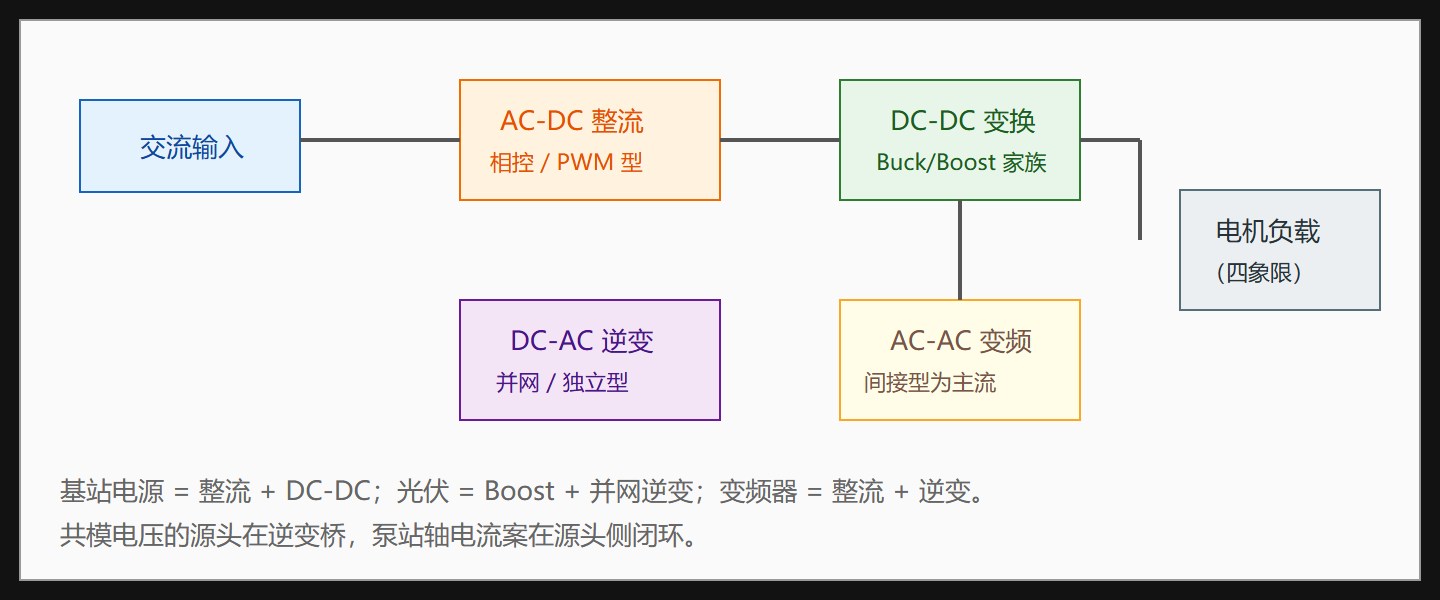

图：交流变换器族谱与基站电源的成分标注

本节要点回顾

• 所有变换器共享一个本质：开关序列的局部时间平均等于调制波；交流变换只是基波频率不同的应用；
• 相控整流谐波锁死在 6k±1 次、THD 约 28%、功率因数随触发角恶化；PWM 整流可双向、可单位功率因数；
• SPWM 用载波比较生成脉冲，平均占空比逼近正弦样本，谐波聚拢在载波附近便于滤除；
• 变频器约 5% 的热量必须由散热系统带走，热设计是可靠性设计的一半；
• 三相 PWM 的共模电压是电机轴电流源头，治理可在调制策略与滤波两端布置；
• 第 4、5 两章会师：变换器的"快"既是效率来源，也是干扰来源，第 6 章看电网如何消化这一切。

下一章把镜头拉到电网尺度：潮流、稳定与保护——千万个变换器与负荷相互作用的场域。
