第3章 模拟之道：雕琢连续信号

第3章 模拟之道：雕琢连续信号

章节摘要：真实世界是连续的——声音、光强、温度、射频载波都是模拟量，芯片要和它们打交道就必须有模拟电路。本章从单管放大器与五管差分对讲起，把增益、带宽、噪声、摆幅这四个永恒的折中讲透；再进入模拟设计独有的"手艺"环节——版图与寄生，看数微米的走线如何毁掉纸面完美的设计；最后聚焦 ADC 与 PLL 这两座连接模拟与数字的桥，完成混合信号芯片的核心拼图。

学习目标

读完本章，你应当能够：

1. 解释共源放大器的增益为什么是 −gm·R_out，以及 boost 增益的三条常规路径。
2. 计算一阶主极点与 −3dB 带宽，理解增益带宽积（GBW）的守恒含义。
3. 说明差分对与电流镜的工作原理，以及镜像精度受失配与沟长调制的限制。
4. 指出模拟版图中对称、共质心、哑单元、保护环四类手法各自防御的失效模式。
5. 画出奈奎斯特 ADC 与 Σ-Δ ADC 的结构框图，说明各自适用的精度/带宽区间。
6. 解释 PLL 的鉴频鉴相—电荷泵—环路滤波—压控振荡器闭环如何锁定相位。

核心概念速览

一句话金句：数字设计是把电路当逻辑写，模拟设计是把电路当物理雕——前者赢在抽象，后者赢在手艺。

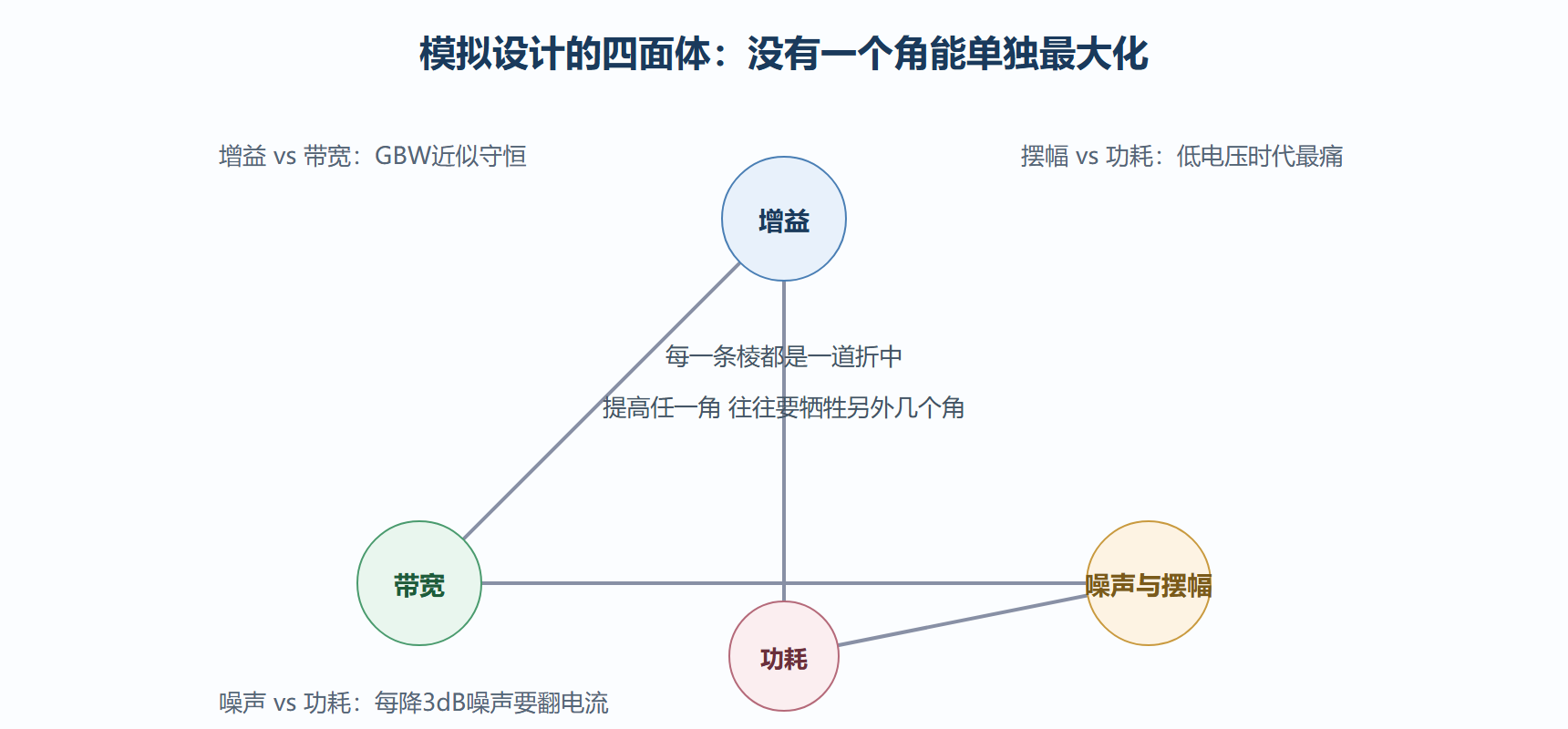

模拟设计四大折中

子章节导航

• 3.1 放大器与振荡器：模拟的呼吸——从共源级到两级运放，增益、反馈稳定性与振荡条件，附完整的 Python 小信号分析。
• 3.2 版图与寄生：模拟设计的手工地盘——匹配、对称、寄生耦合与衬底噪声，为什么模拟版图不能"自动布线一把梭"。
• 3.3 ADC与PLL：混合信号的桥梁——采样、量化、奈奎斯特与过采样两条路线；锁相环的捕获与抖动，混合信号芯片的心脏起搏器。

子章节之间的逻辑关系

本章先在"理想世界"里把电路原理讲清（3.1），再落到"真实硅片"上处理物理实现（3.2），最后用两个系统级模块收束（3.3）——这两个模块既是模拟的毕业考，也是通往第 8 章混合信号 SoC 的大门。

   3.1 原理层 ──► 放大/反馈/振荡的理论骨架
        │  画到硅上
        ▼
   3.2 物理层 ──► 版图匹配与寄生 草图变实物
        │  组装成模块
        ▼
   3.3 系统层 ──► ADC与PLL 连接数字世界
        ▼
   交给第4章 数字侧 与第8章 集成
​

前置知识与后续延伸

前置：第 2 章的 MOSFET I-V 与 gm 概念，本章每个增益公式都由 gm 出发。

延伸：本章运放与带隙、ADC/PLL 的版图经验直接进入第 8 章混合信号系统；噪声与失配统计方法是第 7 章良率分析的近亲；反馈理论也会在数字域的时钟系统里再现。

学到什么程度算过关

模拟设计的成熟度体现在预判而非补救。过关的读者应当能在动笔画原理图之前，先写出四行预算：增益多少分贝、带宽多少兆赫、噪声几微伏、功耗几毫瓦，然后对每个候选拓扑问一句它凭什么同时满足这四行。在版图阶段，应当能对着原理图指出哪些节点怕寄生、哪些对管要共质心、哪些信号线要屏蔽；看到一张现成版图，能反推出设计者的防失配与防耦合意图。本章的三个计算案例值得反复改参重跑：运放预算表、失配面积曲线、抖动与信噪比对照，它们分别对应模拟工程师日常争论最多的三类问题。模拟是一门手艺，手艺的进阶路径只有一条：算过、画过、错过、改过。
