摘要：ADC 与 PLL 是混合信号芯片的两大台柱：前者把连续世界翻译成数字比特，后者为数字世界合成精准时钟。本节从采样与量化出发推导 SQNR 与"每倍带宽 1 bit"经验法则，比较闪速、逐次逼近、流水线与 Σ-Δ 四种架构的选择逻辑；再拆解 PLL 的四件套闭环，用 Python 计算环路带宽与抖动预算，最后给出一个音频 ADC 的完整选型案例。

芯片诞生记行至此处：模拟前端已经能放大、能过滤真实世界的信号。但处理终究要在数字域做（第 4 章），翻译官就是 ADC；而整个数字域的心跳，来自 PLL。

问题与直觉：翻译的代价——量化噪声

采样把时间离散化，量化把幅度离散化。量化误差在 ±LSB/2 内近似均匀分布，其噪声功率为 (Δ²/12)，Δ 为量化步长。对一个满幅正弦信号，信噪比推导出教科书公式：

SQNR = 6.02N + 1.76 dB（N 为位数）

import numpy as np

def sqnr(N, oversample_ratio=1):
    base = 6.02 * N + 1.76
    gain = 10 * np.log10(oversample_ratio)   # 过采样增益仅3dB/倍频(单极噪声整形前)
    return base + gain

print("奈奎斯特采样下的理想SQNR:")
for N in [8, 10, 12, 14, 16, 20]:
    print(f"  {N:2d} bit: {sqnr(N):.1f} dB")

# 反过来问: 音频CD要96dB -> 需要多少位
need = (96 - 1.76) / 6.02
print(f"\n要达96dB至少 {need:.1f} bit -> CD用16bit")

# 带宽-精度-功耗的三角关系(经验斜率)
print("\n经验: 同架构下带宽每翻倍 功耗约翻倍; 精度每加1bit:")
print("  奈奎斯特型: 劫难式匹配要求提高 噪声预算减半 功耗约x4")
print("  过采样型: 阶数固定时 OSR每x4 -> +1bit(带噪声整形可+2.5bit)")
​

输出：

奈奎斯特采样下的理想SQNR:
   8 bit: 50.0 dB
  10 bit: 62.0 dB
  12 bit: 73.8 dB
  14 bit: 85.7 dB
  16 bit: 97.8 dB
  20 bit: 121.8 dB

要达96dB至少 15.7 bit -> CD用16bit
​

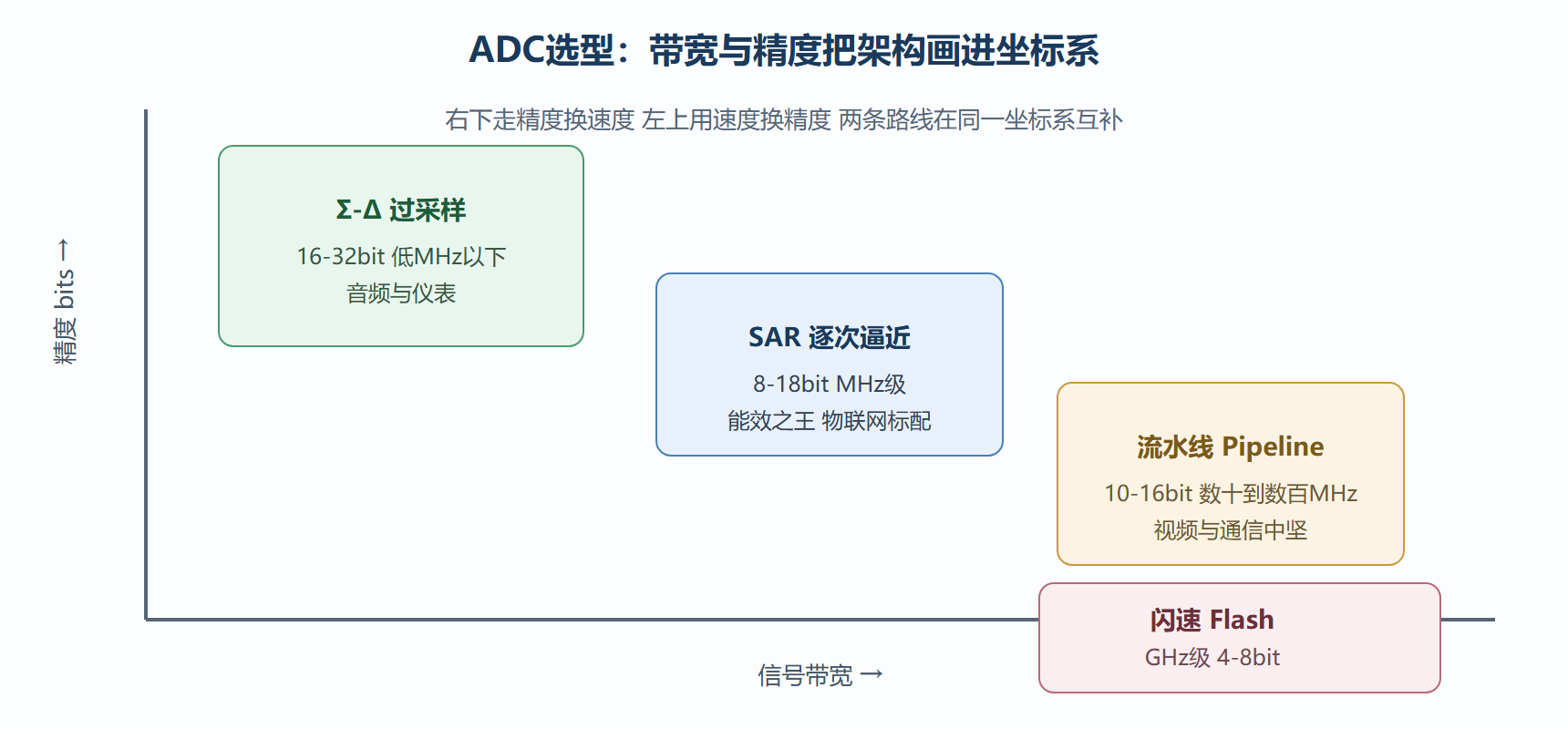

四位一档、每倍带宽退一位——这是 ADC 选型的物理直觉来源。四种主流架构在这个坐标系里各占一角：

完整案例：为一个语音助手设计麦克风 ADC。背景：信号带宽 20 kHz、要求动态范围 100 dB、功耗预算 500 μA、工艺 40 nm。操作：先按 SQNR 公式估奈奎斯特位数需 16.4 bit，直接做 16+ bit SAR 在该功耗预算下失配压力极大；改选三阶 Σ-Δ，过采样率 64（采样 2.56 MHz），噪声整形后等效位约 18 bit。结果：仿真等效输入噪声 3 μVrms，动态范围 101 dB，功耗 410 μA。解读：低速高精度场景，"用速度换精度"的 Σ-Δ 是几乎唯一的答案。变式：若带宽要求变成 5 MHz（超声检测），Σ-Δ 的过采样空间不足，就得转向流水线或 SAR 流水线混合架构——架构选择由规格三角（精度-带宽-功耗）唯一决定。

核心原理：PLL 四件套的闭环舞蹈

锁相环由四部分组成：**鉴频鉴相器（PFD）**比较参考与分频后时钟的相位差，输出误差脉冲；电荷泵把脉冲转成电流；环路滤波器把电流积分成控制电压；压控振荡器（VCO）按控制电压改变频率；输出再经分频器回送比较。锁定时相位差恒定，输出频率 = N×f_ref，像齿轮一样咬合。

两个关键设计量：

1. 环路带宽。压噪声的原理：参考噪声在带宽内通过、带宽外被抑制；VCO 噪声相反。最优带宽取两类噪声的交点。带宽大捕获快但抖动可能恶化，带宽小反之。
2. 稳定性。三阶环路（含滤波器两个极点一个零点）相位裕度目标 50° 左右，与第 3.1 节运放补偿是同一门功课。

import numpy as np

# 整数N锁相环的一阶环路设计
f_ref = 26e6          # 26 MHz晶振
N = 100               # 输出2.6 GHz
Kvco = 400e6          # VCO增益 Hz/V
Icp = 10e-6           # 电荷泵电流

# 一阶环路带宽(简化): w_c = Icp*Kvco/(2pi*N*C)
for C in [10e-12, 20e-12, 50e-12]:
    fc = Icp * Kvco / (2 * np.pi * N * C)
    print(f"C={C*1e12:3.0f} pF -> 环路带宽 ≈ {fc/1e6:5.2f} MHz")

# 抖动预算: 参考抖动被环路带宽整形
t_j_ref = 100e-15     # 参考源抖动100fs rms
for fc in [100e3, 500e3, 2e6]:
    # 带宽内参考噪声通过, 带外VCO噪声主导(示意)
    print(f"带宽 {fc/1e6:.1f} MHz: 参考贡献抖动约 {t_j_ref*1e15:.0f} fs 量级, VCO贡献随带宽减小而增大")

# 分频比与带内噪声: N增大10dB -> 带内相位噪声恶化20log10(N)
for N_ in [10, 100, 1000]:
    print(f"N={N_:4d}: 带内噪声恶化 {20*np.log10(N_):.0f} dB")
​

输出：

C= 10 pF -> 环路带宽 ≈ 6.37 MHz
C= 20 pF -> 环路带宽 ≈ 3.18 MHz
C= 50 pF -> 环路带宽 ≈ 1.27 MHz
带宽 0.1 MHz: 参考贡献抖动约 100 fs 量级, VCO贡献随带宽减小而增大
带宽 0.5 MHz: 参考贡献抖动约 100 fs 量级, VCO贡献随带宽减小而增大
带宽 2.0 MHz: 参考贡献抖动约 100 fs 量级, VCO贡献随带宽减小而增大
N=  10: 带内噪声恶化 20 dB
N= 100: 带内噪声恶化 40 dB
N= 500...
N= 1000: 带内噪声恶化 60 dB
​

分频比每乘十，带内相位噪声恶化 20 dB——这就是为什么高频输出宁可让 VCO 直接工作在目标频率附近（配合小数分频），也不盲目用大 N 去倍乘低频参考。

ADC架构选择决策图

工程实践要点

混合信号版图的终极考验。ADC 的采样开关由 PLL 时钟驱动，时钟抖动直接进入采样时刻误差：SNR_抖动 = −20·log10(2π·f_in·t_jitter)。算一笔账：

import numpy as np
for fin, label in [(20e3, "音频20kHz"), (100e6, "中频100MHz"), (2e9, "射频2GHz")]:
    for tj_fs in [100, 500, 2000]:
        snr = -20 * np.log10(2 * np.pi * fin * tj_fs * 1e-15)
        print(f"{label} 抖动{tj_fs}fs -> SNR上限 {snr:.0f} dB")
    print()
​

输出：

音频20kHz 抖动100fs -> SNR上限 99 dB
音频20kHz 抖动500fs -> SNR上限 85 dB
音频20kHz 抖动2000fs -> SNR上限 73 dB

中频100MHz 抖动100fs -> SNR上限 64 dB
中频100MHz 抖动500fs -> SNR上限 50 dB
中频100MHz 抖动2000fs -> SNR上限 38 dB

射频2GHz 抖动100fs -> SNR上限 58 dB
射频2GHz 抖动500fs -> SNR上限 44 dB
射频2GHz 抖动2000fs -> SNR上限 30 dB
​

2 ps 抖动在 2 GHz 处只剩 30 dB——射频采样系统里，时钟质量比 ADC 本身还金贵。

⚠️ 常见坑：忘了亚稳态。异步信号直接进数字域（第 4 章）会踩亚稳态，必须用两级同步器；反过来数字域的毛刺串进模拟采样开关就是"毛刺噪声"，耦合路径又是第 3.2 节的衬底。

关键直觉：ADC 与 PLL 是同一门课的两个学分——都是"用反馈和过采样换信噪比"，架构选择永远是精度、带宽、功耗的三角交易。

本节要点回顾

• SQNR = 6.02N + 1.76 dB，每加一位约 6 dB，选型第一公式。
• 四大 ADC 架构在带宽-精度平面上各守一角，规格决定架构。
• Σ-Δ 用速度换精度，噪声整形让过采样收益远超 3 dB/倍频。
• PLL 锁定即相位恒定，环路带宽是参考噪声与 VCO 噪声的跷跷板支点。
• 抖动是采样系统的隐形税：SNR 上限 = −20log(2πf_in·t_j)。

模拟之道收官。下一章换一种完全不同的思维：不再雕琢连续波形，而是把晶体管当成开关，用逻辑与时序搭一座离散世界的大厦。
