第4章 数字之道：逻辑与时序大厦

第4章 数字之道：逻辑与时序大厦

章节摘要：数字设计把晶体管简化为开关，把电压简化为 0 和 1，用这个"有损但可控"的抽象搭起百亿门的大厦。本章从反相器的开关模型与传播时延讲起，经组合逻辑与逻辑综合的质量指标，到时序逻辑、建立/保持约束与静态时序分析，最后登顶处理器与存储架构。CMOS 的动态功耗、时钟分布与亚稳态这三个工程硬约束贯穿全章。

学习目标

读完本章，你应当能够：

1. 用 RC 开关模型估算反相器传播时延，解释驱动强度与负载的关系。
2. 说明静态互补 CMOS、传输门、动态逻辑三种实现风格的功耗/速度/鲁棒性取舍。
3. 写出建立时间与保持时间约束不等式，解释时钟周期为何由关键路径决定。
4. 解释亚稳态的物理来源与"两级同步器 + MTBF"的防御方法。
5. 比较 SRAM、DRAM、闪存的单元结构与访问特性，说明存储墙问题。
6. 描述一个简单流水线 CPU 的五级划分与各级职责。

核心概念速览

一句话金句：数字抽象的本质是一场交易：扔掉波形的全部细节，换回可组合、可验证、可量产的确定性。

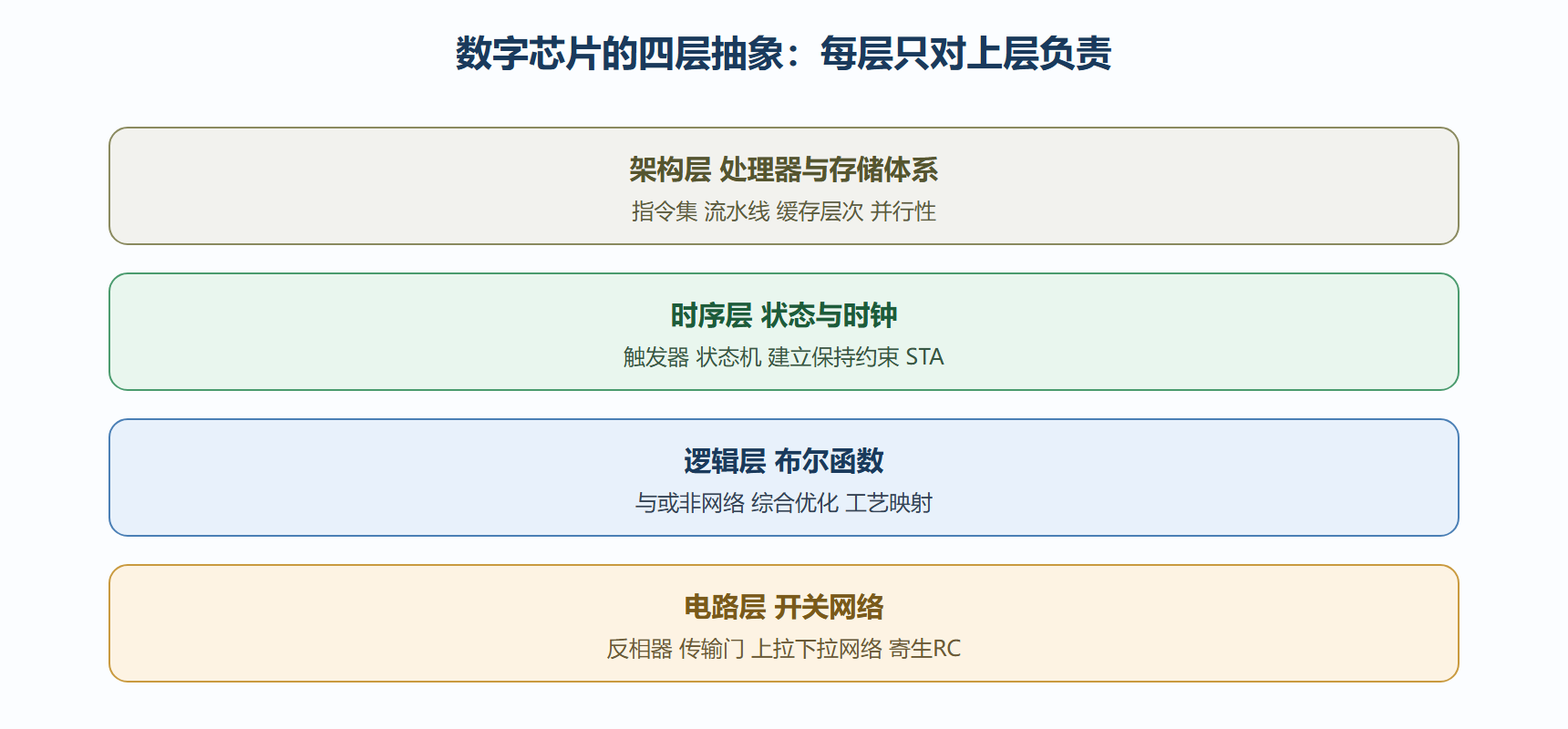

数字设计的层级抽象

子章节导航

• 4.1 门电路与组合逻辑——反相器的开关模型、传播时延的 RC 估算、逻辑综合的面积/速度/功耗三角。
• 4.2 时序逻辑与状态机——锁存器到触发器、建立/保持约束、亚稳态与同步器、STA 如何扫出关键路径。
• 4.3 处理器与存储架构——五级流水线、存储墙与缓存层次、SRAM/DRAM/闪存的单元级对比。

子章节之间的逻辑关系

本章自下而上盖楼：先把开关的"快慢账"算清（4.1），再在开关之上加时钟与状态、把"何时有效"管起来（4.2），最后把千万个受时钟节拍的单元组织成能跑程序的机器（4.3）。

   4.1 空间维度：逻辑怎么算、多快算完
        │  加上时钟节拍
        ▼
   4.2 时间维度：状态怎么存、何时采样
        │  组织成系统
        ▼
   4.3 系统维度：指令流水与存储层次
        ▼
   交给第6章 用HDL描述并自动综合
​

前置知识与后续延伸

前置：第 2 章 CMOS 反相器与寄生电容概念，本章的时延与功耗模型都从它出发。

延伸：本章产出的 RTL 设计要在第 6 章经过综合、布局布线变成版图；功耗与时延结论在第 7 章测试与第 8 章 SoC 集成中被反复引用；流水线思想也是第 9 章低功耗设计的改造对象。

学到什么程度算过关

数字设计的核心能力是在时间轴上思考。过关的读者拿到一个功能描述，应当先画时序图而不是先写布尔式：数据何时有效、时钟何时采样、路径有几级逻辑、裕量留了多少。看到静态时序分析报告里一条违例路径，能立刻判断它是建立还是保持问题、该降频还是该加延迟、要不要动架构。评估一台处理器或缓存方案时，能用命中率、平均访存时间、每指令周期数这几个量化指标说话，而不是复述架构名词。本章的所有实验都建立在参数扫描看趋势的方法上，建议至少完整复跑一遍缓存扫描与分支预测对比，再把结论迁移到自己接触过的真实芯片资料上做交叉印证。

另外提醒一点学习方法：本章内容与第 6 章的硬件描述语言互为表里，边读边写最能巩固——每学完一节，就尝试把其中的门电路或状态机用代码描述出来，再用第 6 章的仿真思路自检。如果能在这一章建立起严格的时间观念，后面所有与芯片打交道的场合都会顺利得多，这是无数工程师经验里共同的一条。
