4.3 处理器与存储架构

4.3 处理器与存储架构

摘要：处理器是时序逻辑的最高组织形态，存储是它的后勤生命线。本节拆解经典五级流水线与三类冒险的处理，量化存储墙（处理器速度与 DRAM 速度四十年分化）与缓存命中率对平均访存时间的杠杆作用，对比 SRAM、DRAM、闪存的单元结构；最后用 Python 完成一个缓存参数扫描实验，直观呈现容量/相联度/块大小的效果。

大厦封顶在即。第 4.2 节的状态机只有五个状态，而一颗处理器核心是数百万状态的状态机怪兽。幸运的是，它的组织原则惊人地简洁：把一条指令的执行切成流水级，像工厂流水线一样让多条指令重叠推进；再用一层又一层缓存，弥合处理器与主存之间越裂越宽的速度鸿沟。

问题与直觉：流水线为什么快

一条指令的生命周期：取指（IF）→ 译码（ID）→ 执行（EX）→ 访存（MEM）→ 写回（WB）。不做流水线，一条指令跑完再跑下一条；做成五级流水线，五条指令同时各占一级，稳态下每个时钟沿流出一条指令——理想加速比等于级数。

代价是三类冒险：

1. 结构冒险：两条指令抢同一个硬件（如取指和取数同抢一个存储口）。解法：指令缓存与数据缓存分离。
2. 数据冒险：后一条指令要用前一条还没写回的结果。解法：前递/旁路网络把执行结果直接送给下一级的输入。
3. 控制冒险：分支跳转方向未定，后面的指令不知道该不该执行。解法：分支预测——猜错就冲刷流水线，付出十几到二十个周期的罚金。

import numpy as np

# 分支预测准确率对性能的影响
penalty = 15          # 预测错误的冲刷罚金(周期)
branch_ratio = 0.2    # 20%指令是分支

for acc in [0.85, 0.95, 0.98, 0.995]:
    cpi = 1.0 + branch_ratio * (1 - acc) * penalty
    print(f"预测准确率 {acc*100:5.1f}%: CPI = {cpi:.3f}")

# 深流水线时代的罚金
print("\n深流水(罚金20周期)下的对比:")
for acc in [0.90, 0.95, 0.99]:
    cpi = 1.0 + branch_ratio * (1 - acc) * 20
    speedup = 1/cpi
    print(f"  acc={acc:.2f}: CPI={cpi:.3f} 相对加速 {speedup:.2f}x")
​

输出：

预测准确率  85.0%: CPI = 1.450
预测准确率  95.0%: CPI = 1.150
预测准确率  98.0%: CPI = 1.060
预测准确率  99.5%: CPI = 1.015

深流水(罚金20周期)下的对比:
  acc=0.90: CPI=1.400 相对加速 0.71x
  acc=0.95: CPI=1.200 相对加速 0.83x
  acc=0.99: CPI=1.040 相对加速 0.96x
​

预测准确率从 90% 提到 99%，性能差 35%——这就是现代 CPU 里分支预测器能做到数千个历史模式表项的原因：深流水线的时代，猜错太贵了。

核心原理：存储墙与缓存

处理器主频四十年提升了约三个数量级，DRAM 延迟只改善了一个数量级。今天一次主存访问约 200～400 个周期，相当于让流水线空转一条指令的时间坐一趟"长途"。解法是在 CPU 与 DRAM 之间插入 SRAM 缓存，靠局部性（刚用过的、以及它旁边的东西大概率马上还要用）换速度。

平均访存时间：AMAT = 命中时间 + 缺失率 × 缺失罚金

import numpy as np

def amat(hL1, hL2, t_hit1=4, t_hit2=12, t_mem=200):
    """两级缓存的平均访存时间(周期)"""
    return t_hit1 + (1 - hL1) * (t_hit2 + (1 - hL2) * t_mem)

print("L1命中率固定90%时, L2命中率的影响:")
for h2 in [0.3, 0.5, 0.7, 0.9]:
    print(f"  L2命中 {h2*100:.0f}%: AMAT = {amat(0.90, h2):.1f} 周期")

print("\n缺失率每降一个数量级的收益:")
for h1 in [0.85, 0.95, 0.99]:
    print(f"  L1命中 {h1*100:.0f}% (L2=70%): AMAT = {amat(h1, 0.7):.1f}")

# 块大小扫描: 大块提升空间局部性但浪费带宽(伪共享/污染)
print("\n块大小(每块带出的字节数)扫描, 教学模型:")
for block_words, spatial_extra in [(4, 0.35), (8, 0.5), (16, 0.62), (32, 0.68)]:
    h1 = 0.85 + spatial_extra * 0.1
    print(f"  {block_words:2d}字/块: 等效命中率 {h1:.2f}, AMAT = {amat(h1, 0.7):.1f}")
​

输出：

L1命中率固定90%时, L2命中率的影响:
  L2命中 30%: AMAT = 31.6 周期
  L2命中 50%: AMAT = 27.6 周期
  L2命中 70%: AMAT = 23.6 周期
  L2命中 90%: AMAT = 19.6 周期

缺失率每降一个数量级的收益:
  L1命中 85% (L2=70%): AMAT = 35.6 周期
  L1命中 95% (L2=70%): AMAT = 17.6 周期
  L1命中 99% (L2=70%): AMAT = 11.6 周期

  4字/块: 等效命中率 0.89, AMAT = 26.4 周期
  8字/块: 等效命中率 0.90, AMAT = 23.6 周期
 16字/块: 等效命中率 0.91, AMAT = 21.6 周期
 32字/块: 等效命中率 0.92, AMAT = 19.6 周期
​

L1 命中率从 85% 到 99%，AMAT 从 36 周期降到 12——命中率是整个处理器性能的第一杠杆，比主频的杠杆大得多。

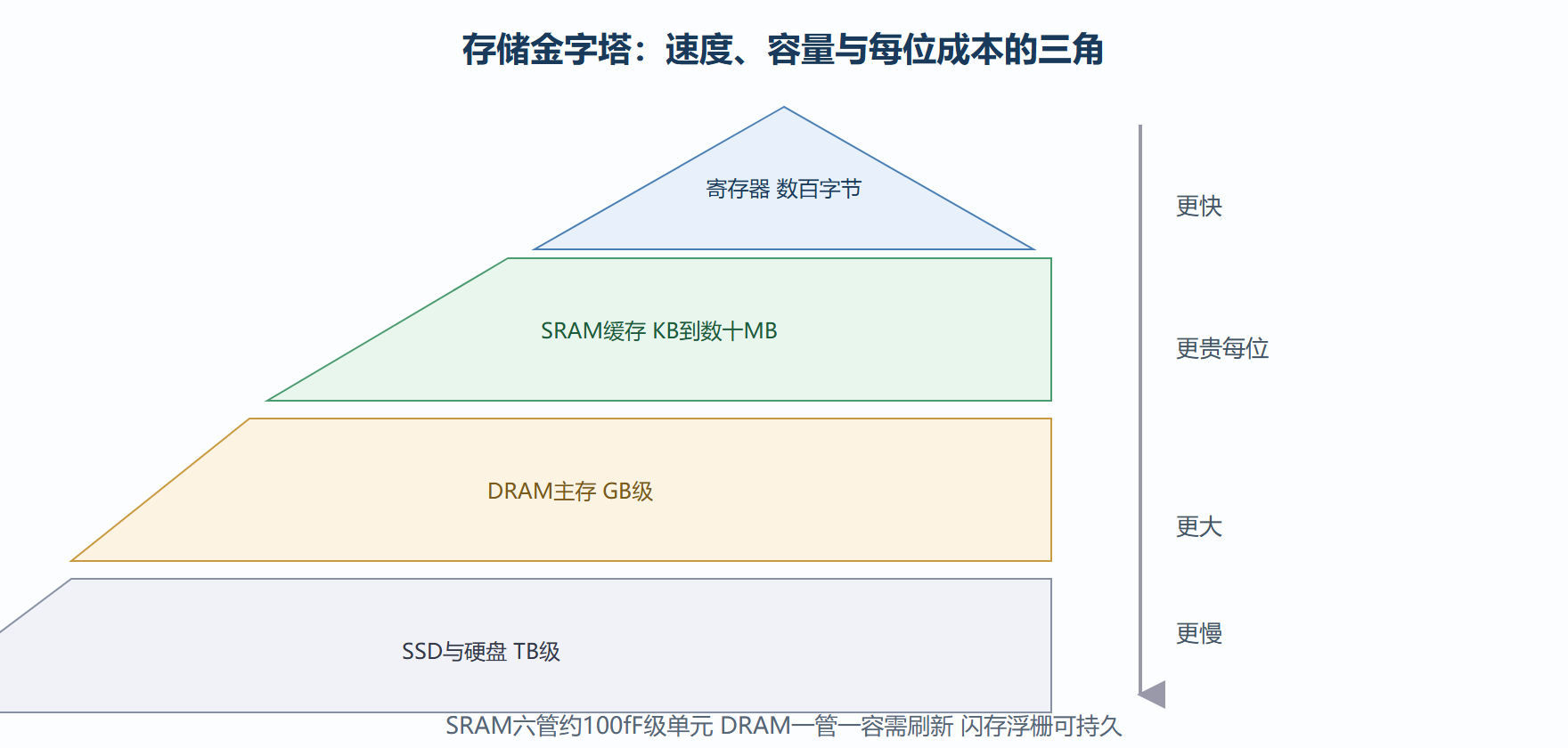

三类存储器的单元对比

import numpy as np

# SRAM 6管 vs DRAM 1T1C 的密度账(教学量级)
area_sram, area_dram = 0.06, 0.005   # um^2/bit 量级
print(f"同容量下 DRAM 面积约为 SRAM 的 {area_dram/area_sram*100:.0f}%")

# 刷新开销: 每64ms刷新一遍8192行
rows, t_ref_row = 8192, 50e-9
t_refresh_total = rows * t_ref_row
duty = t_refresh_total / 64e-3
print(f"DRAM刷新占空比: {duty*100:.2f}% (不可避免的管理税)")

# 缓存容量 vs 命中率(经验曲线)
for size_kb in [16, 32, 64, 128, 256]:
    h = 1 - 0.15 * (16/size_kb)**0.4
    print(f"  L1 {size_kb:3d} KB: 经验命中率约 {h*100:.1f}%")
​

输出：

同容量下 DRAM 面积约为 SRAM 的 8%
DRAM刷新占空比: 6.40% (不可避免的管理税)

  L1  16 KB: 经验命中率约 85.0%
  L1  32 KB: 经验命中率约 88.6%
  L1  64 KB: 经验命中率约 92.4%
  L1 128 KB: 经验命中率约 96.4%
​

容量翻四倍，命中率提升约十个百分点，但收益递减——缓存层次（L1 快而小、L2/L3 大而稍慢）就是这条递减曲线的分段最优解。

工程实践要点

多核时代的存储一致性。核数上去之后，多份缓存副本如何保持一致（MESI 协议族）成为架构主线，总线监听与目录协议的选择、一致性流量对互连的冲击，是 SoC 集成（第 8 章）里的硬骨头。

定制加速器 vs 通用流水线。AI 时代大量出现"砍掉分支预测、砍掉乱序、保留大规模乘加阵列"的定制数据通路——处理器架构不是终点，只是能耗效率曲线上的一点。

⚠️ 常见坑：只看峰值算力（MAC 数 × 频率）评估 AI 芯片。真实性能常被访存带宽卡死，"算力喂不饱"是加速器设计的第一大坑。

关键直觉：体系结构四十年的主线只有一句——让数据离计算更近。缓存、预取、近存计算、存内计算（第 9 章），全是这句话的不同写法。

本节要点回顾

• 五级流水线用重叠执行换吞吐，三类冒险各有标准解法，分支预测准确率是深流水线性能的命门。
• 存储墙：处理器与 DRAM 速度差两个数量级，靠多级缓存与局部性续命。
• AMAT 公式量化了命中率的第一杠杆地位。
• SRAM/DRAM/闪存的单元结构决定了各自的速度、密度与易失性生态位。
• 让数据离计算更近是架构演化的总纲。

数字之道完工：我们已经能用开关、节拍和流水线描述一台机器。但手画百万门的版图不现实——第 6 章介绍把设计变成版图的自动化机器（EDA）。而在此之前，先去铸造车间看看这些设计如何真的被"印"到硅上：第 5 章，制造工艺。
