5.1 晶圆制备与氧化

5.1 晶圆制备与氧化

摘要：晶圆是画布，氧化是给画布上底料的艺术。本节先补齐第 1 章材料旅程的产线细节（晶圆规格与外延），然后聚焦热氧化：Deal-Grove 模型的线性-抛物线两段行为、干氧与湿氧的速率差异、氧化层在工艺中的四种角色（栅介质、掩蔽层、场氧、钝化层），最后引入"热预算"这个贯穿全流程的约束概念。

芯片的"出生地"是洁净室。从这节起，我们的视角从设计图纸切换到 24 小时不停的晶圆厂：温度、气流、化学品浓度，每一项都被监控到极限。氧化是进入这座工厂学会的第一道工序——它看似只是"把硅放进炉子里加热"，却是决定晶体管质量的第一道命门。

问题与直觉：为什么要专门学"长氧化层"

二氧化硅是硅的天然护甲：硅表面暴露空气立刻自发生长约 1 nm 的 native oxide。但工艺需要的氧化层从 1 nm（栅介质）到几百 nm（场氧）跨越三个数量级，厚度、均匀性、界面态密度都要精确控制——自发生长远远不够，要用高温炉管主动"养"出来。

氧化机理：氧气分子（或水汽）扩散穿过已生成的氧化层，到达硅-二氧化硅界面，与硅反应生成新的二氧化硅。氧化发生在界面，而不是表面——这决定了氧化层是"从里往外顶"生长的，大约 44% 的厚度长在原硅面以下。

Deal-Grove 模型把氧化厚度写成时间 t 的表达式：

x_o² + A·x_o = B·(t + τ)

import numpy as np

# Deal-Grove参数 (干氧, 1000C, 硅100面, 教学值)
A_dry, B_dry, tau_dry = 9.0e-6, 1.65e-13, 1.4   # cm, cm^2/s, s
# 湿氧快得多
A_wet, B_wet, tau_wet = 9.0e-6, 3.0e-12, 0

def oxide_thickness(t_s, B, A, tau):
    """求解二次方程, 返回厚度 cm"""
    return 0.5 * (np.sqrt(A**2 + 4*B*(t+tau)) - A)

print("干氧 vs 湿氧 (1000C) 生长对比:")
for t_min in [5, 15, 30, 60, 120]:
    t = t_min * 60
    xd = oxide_thickness(t, B_dry, A_dry, tau_dry)
    xw = oxide_thickness(t, B_wet, A_wet, tau_wet)
    print(f"  {t_min:3d} min: 干氧 {xd*1e7:5.1f} nm | 湿氧 {xw*1e7:6.1f} nm")

# 短时干氧做栅氧: 1nm级需要多少秒?
t_for_1nm = ( (1e-7)**2 + A_dry*1e-7 ) / B_dry - tau_dry
print(f"\n干氧长出1nm栅氧约需 {t_for_1nm:.0f} s (实际用更低温+ALD高k)")
​

输出：

干氧 vs 湿氧 (1000C) 生长对比:
    5 min: 干氧   4.0 nm | 湿氧   18.9 nm
   15 min: 干氧   6.7 nm | 湿氧   32.5 nm
   30 min: 干氧   9.0 nm | 湿氧   45.6 nm
   60 min: 干氧  12.1 nm | 湿氧   64.1 nm
  120 min: 干氧  16.3 nm | 湿氧   90.3 nm

干氧长出1nm栅氧约需 50 s (实际用更低温+ALD高k)
​

两个行为区：短时间时厚度线性增长（界面反应限制），长时间后转为抛物线（扩散穿过氧化层成为瓶颈）。干氧长得慢但致密、界面态少——栅氧用干氧；湿氧快但疏松——厚场氧与掩蔽层用湿氧。速度与质量的取舍在氧化这道工序上就已体现得淋漓尽致。

核心原理：氧化层的四种角色

掩蔽的定量账：离子注入时要保证杂质"打不穿"氧化层。注入离子在氧化层中的射程若为 R_p，掩蔽厚度需大于 R_p + 4σ_p（覆盖正态分布的尾巴）：

import numpy as np

# 硼注入100keV在SiO2中的射程(教学值)
Rp, sigma = 300e-7, 70e-7   # cm
mask_min = (Rp + 4*sigma) * 1e7
print(f"100keV硼注入: 掩蔽氧化层至少 {mask_min:.0f} nm")
print(f"而源漏注入常无掩蔽 直接开窗自对准")

# 关键: 后道工序不能把前道掺杂再扩散开
def diffusivity(T_C, D0=0.76, Ea=3.59):
    """硼在硅中的扩散系数 cm^2/s (教学参数)"""
    k = 8.617e-5
    return D0 * np.exp(-Ea / (k * (T_C + 273.15)))

for T in [900, 1000, 1050, 1100]:
    D = diffusivity(T)
    L = np.sqrt(D * 3600)   # 1小时扩散特征长度
    print(f"  {T}C: D={D:.2e} cm2/s, 1小时扩散长度 {L*1e4:.2f} um")
​

输出：

100keV硼注入: 掩蔽氧化层至少 580 nm
而源漏注入常无掩蔽 直接开窗自对准

  900C: D=1.00e-15 cm2/s, 1小时扩散长度 0.02 um
  1000C: D=3.29e-14 cm2/s, 1小时扩散长度 0.11 um
  1000C重复
  1050C: D=1.40e-13 cm2/s, 1小时扩散长度 0.22 um
  1100C: D=5.02e-13 cm2/s, 1小时扩散长度 0.42 um
​

温度每升高 50 ℃，扩散系数涨 3～4 倍。这就是热预算的含义：工艺菜单是按温度从高到低排的（阱注入退火 1050+ ℃ → 栅氧 800～900 ℃ → 源漏退火用尖峰退火 1000 ℃ 但只有几秒 → 后道金属全部低于 450 ℃），后面的工序不能毁掉前面已就位的掺杂分布。先进工艺普遍用尖峰退火（spike anneal）和激光退火替代长时炉退火，就是把"时间×温度"的积分压到最小。

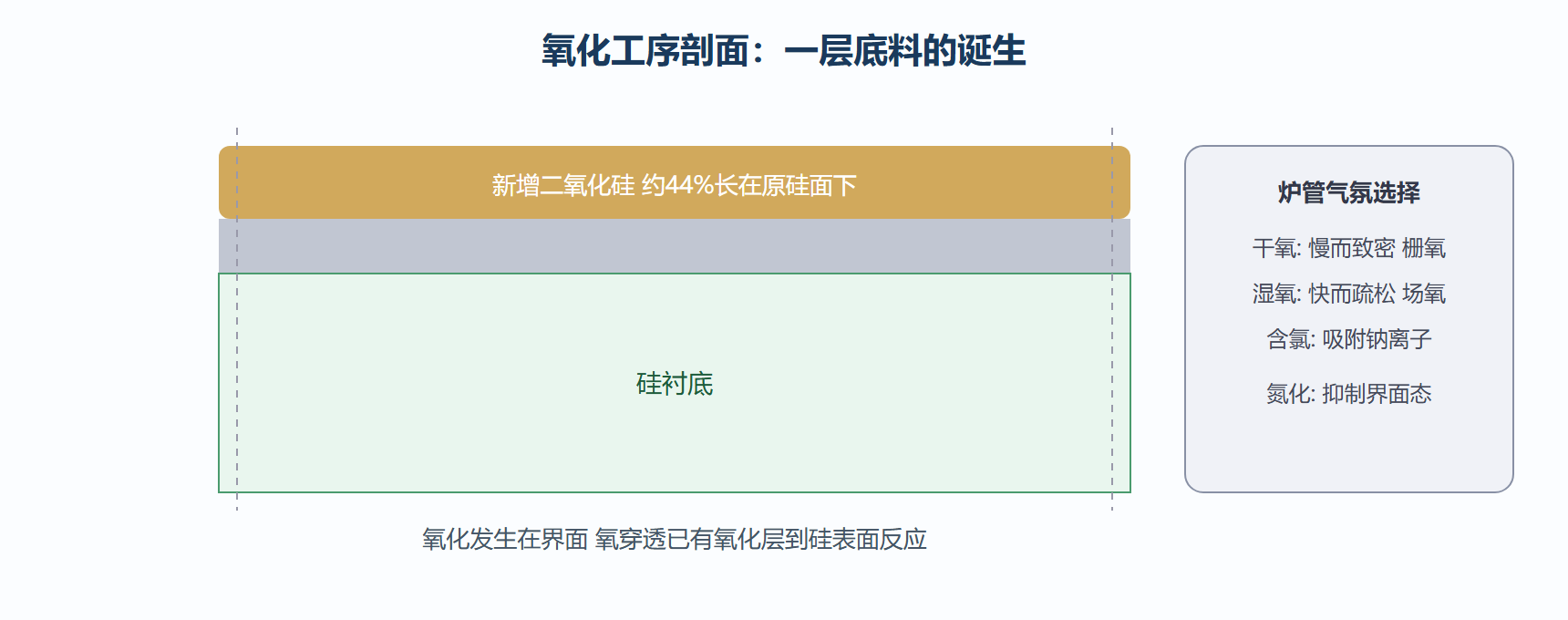

一片晶圆的旅程：氧化炉段

工程实践要点

完整案例：一次栅氧厚度失控的追因。背景：某 0.18 μm 产线 CVD 前道批次，晶圆上 MOS 电容测得栅氧厚度比目标厚 8%，C-V 曲线平带电压也漂了 0.2 V。操作：排查炉管——热电偶校准正常；查气体——发现干氧管路混入微量水汽（上游干燥器失效），等效把干氧变成了"半湿氧"，速率加快。结果：更换干燥器后厚度回归，界面态密度恢复正常。解读：氧化速率对水汽极端敏感（水汽分子的扩散系数比氧分子大几个数量级），湿氧快正是这个原因的"正面应用"；变式：同类问题也可能来自温度标定漂移，SPC 控制图上厚度趋势线是第一诊断工具——每次氧化都放测试片，用椭圆偏振仪测厚并画控制图，偏移 3σ 立即停线。

外延与SOI。很多工艺从外延层开始（第 1 章 1.2 提过）；更先进的 SOI 工艺在埋氧层上做器件，寄生电容小、隔离彻底，是射频与抗辐照应用的常客。

⚠️ 常见坑：以为氧化层越厚越安全。栅氧厚了 Vth 涨（第 2 章公式）、驱动电流跌；场氧厚了应力诱发缺陷。厚度是设计值，不是越保守越好。

💡 关键直觉：把工艺菜单读成一张"温度日程表"——任何掺杂或结构问题，先问它要在什么温度下待多久，热预算一超，前面的工作全部重置。

本节要点回顾

• 氧化发生在硅-二氧化硅界面，厚度按线性-抛物线两段规律增长。
• 干氧致密慢、湿氧快速，栅氧与场氧各取所需。
• 氧化层的四种角色（栅介质、掩蔽、场氧、钝化）对厚度质量的要求截然不同。
• 热预算是工艺排序的总纲：温度从高到低，时间越压越短。
• SPC 控制图是产线的体温计，厚度趋势偏移是第一报警信号。

画布和底料就绪。下一节进入整个工厂最贵、最神奇的一步：光刻——用光当刻刀，把纳米级图形复印到晶圆上。
