5.2 光刻与刻蚀：纳米级复印术

摘要：光刻是芯片制造的心脏，也是整条产线最昂贵的环节（约占制造成本三成）。本节从瑞利分辨率公式讲起，看数值孔径与波长的军备竞赛如何从高压汞灯走到 EUV；解释浸没式光刻与多重图形化这两条"榨干现有光源"的路线；然后转到刻蚀：各向异性、选择比、负载效应三个指标，以及干法刻蚀为何全面取代湿法。附曝光剂量-关键尺寸曲线的完整案例。

晶圆厂里最贵的一台机器重 180 吨、单价过亿欧元、内部接近真空、用激光打击锡滴产生等离子体发光——它存在的唯一目的，就是把掩膜版上的图形缩小复印到硅片上。理解光刻，就理解了"先进制程"三个字的钱花在哪里。

问题与直觉：光的衍射极限

投影光刻像一台反向的幻灯机：光源照射掩膜版，透镜组把图形缩小 4 倍投到晶圆的光刻胶上。分辨率受衍射限制（瑞利公式）：

CD = k₁·λ/NA

三个旋钮：波长 λ 越短越好、数值孔径 NA 越大越好、工艺因子 k₁ 越小越好。


import numpy as np

def cd(k1, lam_nm, NA):
    return k1 * lam_nm / NA

print("=== 波长与NA的军备竞赛 ===")
print("i线汞灯 365nm:")
for NA in [0.6, 0.8]:
    print(f"  NA={NA}: CD = {cd(0.35, 365, NA):.0f} nm")
print("KrF 248nm:")
for NA in [0.8, 0.9]:
    print(f"  NA={NA}: CD = {cd(0.3, 248, NA):.0f} nm")
print("ArF 193nm 干式:")
print(f"  NA=0.9: CD = {cd(0.3, 193, 0.9):.0f} nm")
print("ArF 193nm 浸没式 (水折射率1.44 -> NA=1.35):")
print(f"  NA=1.35: CD = {cd(0.3, 193, 1.35):.0f} nm")
print("EUV 13.5nm:")
print(f"  NA=0.33: CD = {cd(0.3, 13.5, 0.33):.0f} nm")
print(f"  NA=0.55: CD = {cd(0.3, 13.5, 0.55):.0f} nm")

# 浸没式的物理: 液体提高物方折射率
n_water = 1.44
print(f"\n浸没原理: sin(theta_max)=1时 NA从1.0提高到 {n_water:.2f}")

输出：


=== 波长与NA的军备竞赛 ===
i线汞灯 365nm:
  NA=0.6: CD = 213 nm
  NA=0.9: CD = 142 nm
KrF 248nm:
  NA=0.8: CD = 93 nm
  NA=0.9: CD = 83 nm
ArF 193nm 干式:
  NA=0.9: CD = 64 nm
ArF 193nm 浸没式 (水折射率1.44 -> NA=1.35):
  NA=1.35: CD = 43 nm
EUV 13.5nm:
  NA=0.33: CD = 12 nm
  NA=0.55: CD = 7 nm

一部光刻进化史浓缩在这张表里：光刻机厂商把 193 nm 光源"榨"到 43 nm 分辨率（靠浸没式提高 NA），又用多重图形化把它推到十几纳米；EUV 则直接换波长。浸没式的物理很直白：镜头与晶圆之间充一层超纯水，折射率 1.44，等效 NA 从 1.0 上限突破到 1.35。

多重图形化：当 CD 低于单次曝光极限时，把一层图形拆成两次（或更多次）曝光：

SADP（自对准双重成像）：先曝光芯轴，再侧墙沉积，一次光刻变出两倍密度图形，套刻误差不累积——先进工艺金属层的主力。
LELE（双曝光双刻蚀）：图形数学拆分，依赖套刻精度，误差直接进 CD。


import numpy as np

# 套刻误差预算: 双重图形化对准精度的要求
print("套刻(overlay)误差预算:")
for node, pitch in [("28nm", 90), ("16nm", 64), ("7nm", 40), ("3nm级", 24)]:
    # 经验: overlay需控制在pitch的10-20%以内
    print(f"  {node}节距{pitch}nm: overlay预算约 {pitch*0.15:.1f} nm 3sigma")

# 光刻胶的剂量-CD曲线(示意): 工艺窗口的由来
dose = np.linspace(18, 30, 7)          # mJ/cm2
CD = 45 - 0.8 * (dose - 24)             # 线性近似
for d, c in zip(dose, CD):
    print(f"  dose={d:.0f} mJ/cm2 -> CD={c:.1f} nm")
print("CD对dose的斜率0.8nm/mJ: 剂量漂1mJ CD漂0.8nm")

输出：


套刻(overlay)误差预算:
  28nm节距90nm: overlay预算约 13.5 nm 3sigma
  16nm节距64nm: overlay预算约 9.6 nm 3sigma
  7nm节距40nm: overlay预算约 6.0 nm 3sigma
  3nm级节距24nm: overlay预算约 3.6 nm 3sigma
  dose=18 mJ/cm2 -> CD=49.8 nm
  ...
  dose=30 mJ/cm2 -> CD=40.2 nm

完整案例：工艺窗口的收敛。背景：某 7 nm 层在试产时 CD 均值达标但 3σ 达 4.5 nm，规格 ±2 nm，良率只有六成。操作：做 FEM（聚焦曝光矩阵）——焦距 ±60 nm × 剂量 ±8% 扫描，画出等 CD 曲线；发现焦点偏 30 nm 时 CD 斜率骤增，且光刻胶厚度驻波效应放大了边缘粗糙度。结果：调整胶厚避开驻波峰值、优化照明（离轴照明增强对比度）、加上显影后烘焙，3σ 收敛到 1.8 nm。解读：工艺窗口是焦距-剂量平面上满足全部 CD 规格的区域，窗口越大越能容忍设备漂移；变式：更先进节点窗口本来就窄，产线靠实时 CD 反馈（每片晶圆量测后微调下片剂量）把窗口"动态锁住"。

核心原理：刻蚀，从复印到成型

光刻只画出光刻胶图形，把图形传到材料上靠刻蚀。两大流派：

湿法刻蚀：化学液体各向同性腐蚀，侧向钻蚀使线宽失控——只用于整层去除或清洗。
干法等离子体刻蚀：离子轰击（方向性）+化学活性基（反应性）协同，可做到各向异性。

三个核心指标：

各向异性度：垂直与水平刻蚀速率比，决定图形保真。
选择比：对目标材料与下层材料的速率比。栅极刻蚀要"停"在栅氧上，选择比不足就把沟道打穿。
负载效应：开口密集处等离子体被"分摊"，速率下降——密度不同的区域线宽漂移。


import numpy as np

# 各向异性刻蚀的几何账
t_target, overetch = 100e-7, 0.2   # 目标厚度100nm, 过刻20%
v_vertical, v_lateral = 100.0, 5.0  # nm/min

t_etch = t_target*1e7 / v_vertical * (1 + overetch)
lateral_loss = v_lateral * t_etch
print(f"刻蚀时间 {t_etch:.2f} min, 侧向钻蚀 {lateral_loss:.1f} nm (每边)")
print(f"100nm线条刻完剩 {100 - 2*lateral_loss:.0f} nm")

# 选择比的意义: 过刻20%时下层损失
for SR in [10, 50, 200]:
    underlayer_loss = v_vertical / SR * t_etch
    print(f"选择比 {SR:3d}: 下层被刻掉 {underlayer_loss:.1f} nm")

输出：


刻蚀时间 1.20 min, 侧向钻蚀 6.0 nm (每边)
100nm线条刻完剩 88 nm
选择比  10: 下层被刻掉 12.0 nm
选择比  50: 下层被刻掉 2.4 nm
选择比 200: 下层被刻掉 0.6 nm

选择比 10 与 200 的差别是下层损失 12 nm 与 0.6 nm——放在 1 nm 级栅氧上，前者是灾难。刻蚀配方（气体组合、气压、功率）的研发本质就是在这三个指标间找平衡：氯基气体刻硅各向异性好、氟基刻氧化硅选择比高，混合气配比是各厂的核心机密之一。

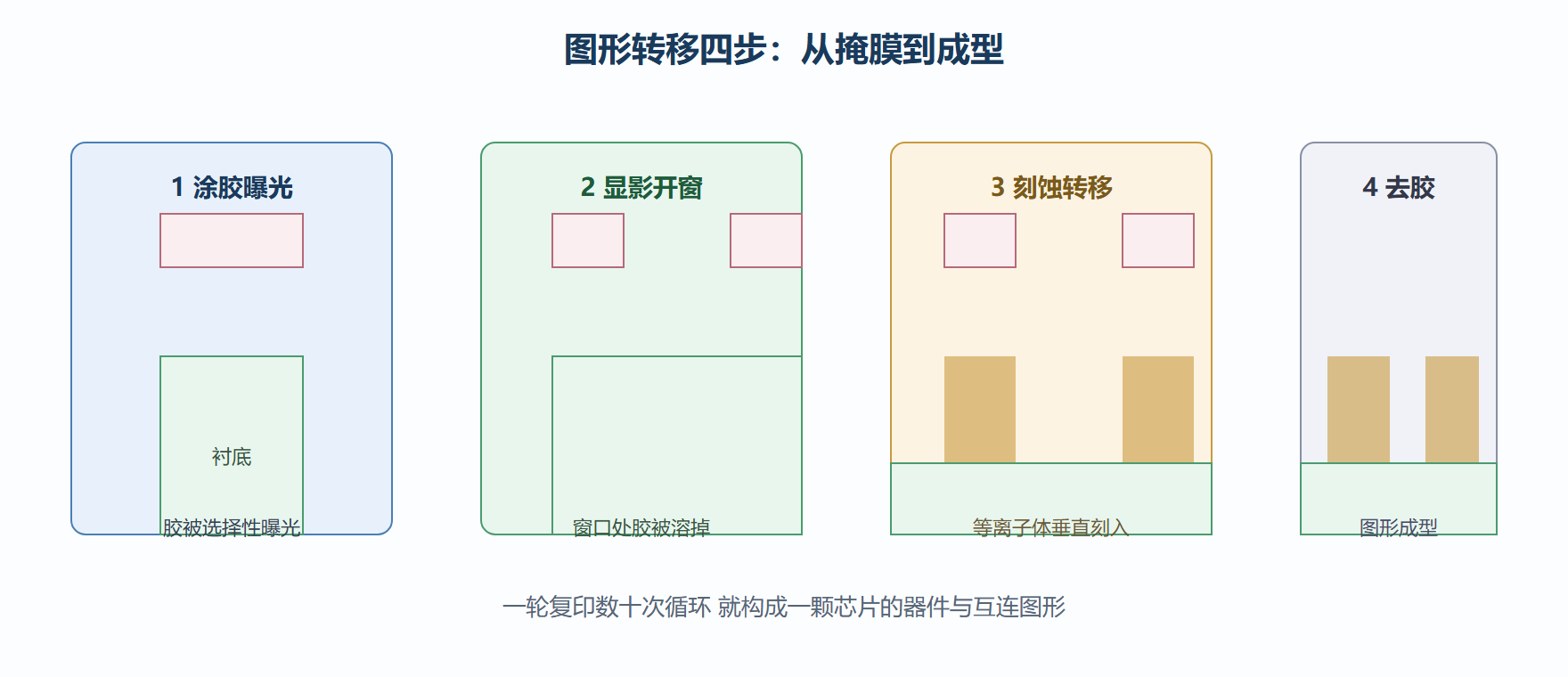

光刻-刻蚀一轮的剖面演变

工程实践要点

EUV 的代价。13.5 nm 波长被强吸收，只能在真空中用反射式光学（多层镀膜反射镜，每片反射率仅约 70%），光源功率长期是产能瓶颈；掩膜版本身也是反射式，缺陷检测难度倍增。EUV 不是终点：NA=0.55 High-NA 之后，业界还在押注多重图形化 EUV 与新的短波长方案（第 9 章）。

量测与反馈。光刻之后立刻量 CD 与套刻，量测数据实时反馈到扫描机做剂量/对准微调（APC 先进过程控制），这是纳米时代良率的隐形守护者。

⚠️ 常见坑：把"设计规则最小线宽"当"随便可用的线宽"。PDK 里同层不同方向的规则、天线效应规则、密度规则相互制约，版图违例是流片失败的头号低级错误。

关键直觉：光刻决定"能不能做得出来"，刻蚀决定"做得准不准"。设计端每一纳米的保守，都是在为光刻窗口与刻蚀选择比买保险。

本节要点回顾

瑞利公式 CD = k₁λ/NA 是光刻的全部军备竞赛逻辑。
浸没式用水的折射率把 NA 推过 1；多重图形化用多次曝光换取密度。
工艺窗口是焦距-剂量平面的可行域，FEM 扫描是收敛窗口的标准动作。
干法刻蚀三大指标：各向异性、选择比、负载效应。
套刻预算随节距缩小而收缩，先进节点的 overlay 要求进入个位数纳米。

图形能画能刻了。下一节把晶体管之间的"公路网"建起来：沉积薄膜、掺杂注入、多层铜互连，以及把这一切串起来的良率模型。
