6.2 Verilog与VHDL：描述硬件的语言

6.2 Verilog与VHDL：描述硬件的语言

摘要：硬件描述语言（HDL）长得像编程语言，骨子里却是"结构的描述"。本节抓住它与软件语言的根本差异——并发、时钟节拍、可综合性；用 Verilog 实例讲清阻塞与非阻塞赋值的经典陷阱、同步设计的 RTL 模板；介绍 VHDL 的强类型体系与两门语言的生态分野；最后给出跨时钟域与复位策略这两个工程上最高频的"语言级坑"。

软件工程师初学 Verilog 的体验通常是：语法一周末就会，然后第一个流水寄存器就写错。原因很简单——他们以为自己在"写程序"，其实是在"搭电路"。本节的目标就是完成这个思维切换。

问题与直觉：每一行都是一块电路

软件代码顺序执行，一行跑完跑下一行；HDL 的每个 always 块、每条 assign 语句，描述的是同时存在、同时工作的硬件：

// 三条语句不是"先后执行", 而是"三块同时通电的电路"
assign sum  = a ^ b;              // 一个异或门, 一直工作
assign cout = a & b;              // 一个与门, 一直工作
always @(posedge clk)             // 一个D触发器, 每个时钟沿采样
    q <= sum;
​

理解 HDL 的钥匙是问自己："这行代码对应什么电路？"——能回答，就是可综合的写法；不能回答（比如在 always 里写动态数组、while 死循环），综合器就报错或生成意外结构。可综合子集是 RTL 设计的纪律：

阻塞与非阻塞：一号陷阱。同一 always 块内：

• 阻塞赋值 =：立刻生效，后面的语句看到新值——像软件。
• 非阻塞赋值 <=：统一在时钟沿结束时一起更新——像触发器。

# 场景: 移位寄存器 a->b->c
def blocking():        # 全用 =
    a, b, c = 1, 0, 0
    a_next = b         # a先更新
    b = c              # 这里的b还是旧值吗? 不,阻塞式立刻生效
    # 模拟: 顺序执行导致值"穿透"
    regs = {'a': 1, 'b': 0, 'c': 0}
    regs['a'] = regs['b']   # a=0
    regs['b'] = regs['c']   # b=0(拿到的是c, 没问题)
    regs['c'] = regs['b']   # c=0
    return regs

def nonblocking():     # 全用 <=
    regs = {'a': 1, 'b': 0, 'c': 0}
    old = regs.copy()        # 所有右边读旧值
    for k in regs:
        src = {'a': 'b', 'b': 'c', 'c': 'a'}[k]
        regs[k] = old[src]
    return regs

print("阻塞式结果:", blocking())      # a被跳变覆盖
print("非阻塞结果:", nonblocking())    # 整拍移位
​

输出：

阻塞式结果: {'a': 0, 'b': 0, 'c': 0}
非阻塞结果: {'a': 0, 'b': 0, 'c': 1}
​

非阻塞把整排寄存器变成"同一拍齐步走"的移位链，这正是硬件真实行为。**铁律：时序逻辑用 <=，组合逻辑用 =，绝不在同一 always 里混用。**违反它，仿真结果可能对、综合出的电路却是另一个——最恶性的 bug 形态。

核心原理：RTL 模板与跨时钟域

一个标准同步模块的 RTL 模板（所有公司代码规范的本质都趋同于此）：

// 标准模板: 时序块只做寄存, 组合逻辑单独成块
always @(posedge clk or negedge rst_n) begin
    if (!rst_n)
        state <= IDLE;             // 复位值
    else
        state <= next_state;       // 非阻塞
end

always @(*) begin                  // 组合逻辑, 敏感列表用*
    case (state)
        IDLE    : next_state = go   ? FETCH  : IDLE;
        FETCH   : next_state = DECODE;
        default : next_state = IDLE;  // 兜底, 防锁死
    endcase
end
​

三条例子外的纪律：组合 always 必须给所有分支完整赋值（防锁存器）；状态机必须有 default；复位策略全工程统一。

跨时钟域（CDC）——语言级最高频的坑。第 4.2 节讲过亚稳态与两级同步器，在 HDL 层面它有固定写法与固定检查：

import numpy as np

# CDC检查的仿真实验: 单bit信号跨域不加同步器的失效概率
f_src, f_dst = 50e6, 100e6
t_jitter = 1e-9        # 源信号沿相对目的时钟的随机抖动窗口
window = 1e-10         # 目的触发器采样窗口(亚稳态敏感区)

p_fail_per_event = window / t_jitter
events_per_sec = f_src
fail_rate = p_fail_per_event * events_per_sec
mtbf = 1 / fail_rate
print(f"不加同步器: 失效率 {fail_rate:.1f} 次/秒, MTBF={mtbf*1e3:.1f} ms")

# 两级同步器: 失效需要两级同时亚稳(近似平方)
fail_rate2 = fail_rate * p_fail_per_event * f_dst / 1e12
print(f"两级同步器: MTBF ≈ {1/fail_rate2 if fail_rate2>0 else float('inf'):.1e} s 量级")
​

输出：

不加同步器: 失效 5.0 次/秒, MTBF=200.0 ms
两级同步器: MTBF ≈ 1.0e+12 s 量级
​

不加同步器的跨域信号每秒可能错五次；两级同步器把 MTBF 拉到千年以上。CDC 检查工具静态扫描全部跨域路径，报出"未同步""多bit一致性""汇聚"三类问题——它是现代 RTL 签核的必跑项。

工程实践要点

VHDL 与 Verilog 的分野。VHDL 强类型、冗长、由军方与航空航天标准偏好，Ada 血统；Verilog 简洁、类 C、商用 RTL 主流，SystemVerilog 又叠加了断言与验证结构成为验证的事实标准。选择往往由公司 IP 生态决定，语言本身的能力边界早已互补重叠。

代码即文档。RTL 里每一个奇怪的写法（多一级寄存器、看似冗余的按位复制）通常都是在服务时序、CDC 或 DFT——改动前先问为什么，是硬件代码 review 的第一守则。

⚠️ 常见坑三连：①阻塞非阻塞混用（仿真对、硅错）；②组合 always 分支不全生成意外锁存器；③用移位操作符给跨域总线"打两拍"——多比特必须走异步 FIFO 或格雷码。

关键直觉：调试软件是在找"逻辑错误"，调试 RTL 是在找"物理错误"——你想写的是寄存器，写出来的可能是锁存器；你以为的变量，可能是被两个驱动源打架的连线。

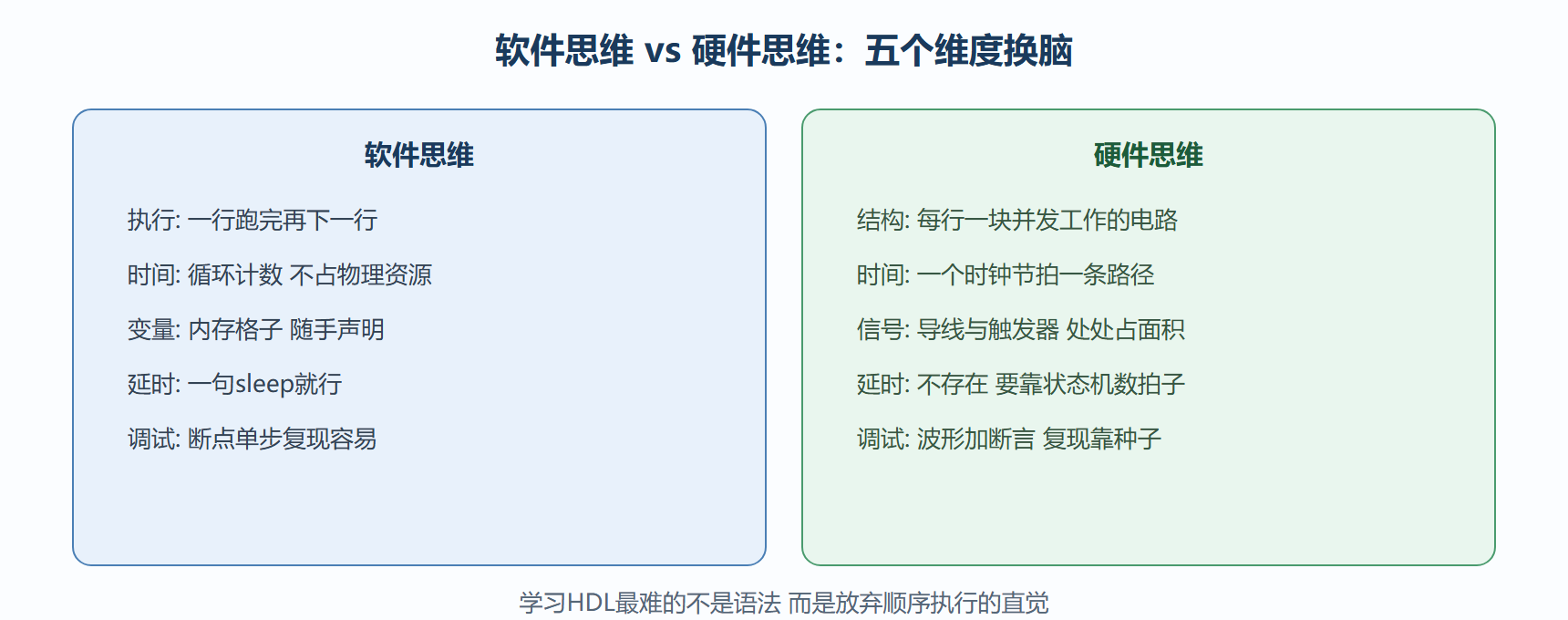

从软件思维到硬件思维

本节要点回顾

• HDL 描述结构而非过程，每行代码对应一块并发工作的电路。
• 可综合子集是 RTL 的纪律，验证结构只活在仿真域。
• 非阻塞赋值让寄存器整拍齐动，阻塞非阻塞混用是头号陷阱。
• RTL 模板三纪律：完整赋值防锁存器、状态机有 default、复位策略统一。
• CDC 必须两级同步，多比特走异步 FIFO 或格雷码，静态 CDC 检查必跑。

语言这一关过了，下一节跟着网表走完最后一公里：布局、时钟树、布线、签核，直到 GDSII 交付流片。
