第7章 出厂大考：测试与可靠性

第7章 出厂大考：测试与可靠性

章节摘要：芯片从晶圆上下来只是"出生"，能不能用、能用多久，是两场分开的大考。本章先看功能测试：ATE 机台、测试向量、wafer sort 与成品测试的分级筛选；再深入故障模型（固定型故障）与可测性设计（扫描链、ATPG、内建自测试）——为什么测试结构要在设计阶段就长进电路里；最后是可靠性大考：加速老化试验、电迁移、NBTI、热载流子与 ESD，以及浴盆曲线与 FIT 率背后的可靠性数学。

学习目标

读完本章，你应当能够：

1. 描述晶圆测试与成品测试两级筛选的流程与分级（binning）逻辑。
2. 解释固定型故障模型的含义与故障覆盖率，说明扫描链如何让测试成为可能。
3. 说明 ATPG 的搜索本质与 MBIST 在存储器测试中的必要性。
4. 用 Arrhenius 模型计算加速因子，把高温老化寿命换算到使用条件。
5. 解释电迁移 Black 方程、NBTI 与热载流子退化的机理与缓解手段。
6. 用浴盆曲线与 FIT/MTBF 语言讨论系统级可靠性预算。

核心概念速览

一句话金句：测试证明芯片"现在能工作"，可靠性预测它"十年后还能工作"——一个靠向量与机台，一个靠物理与统计。

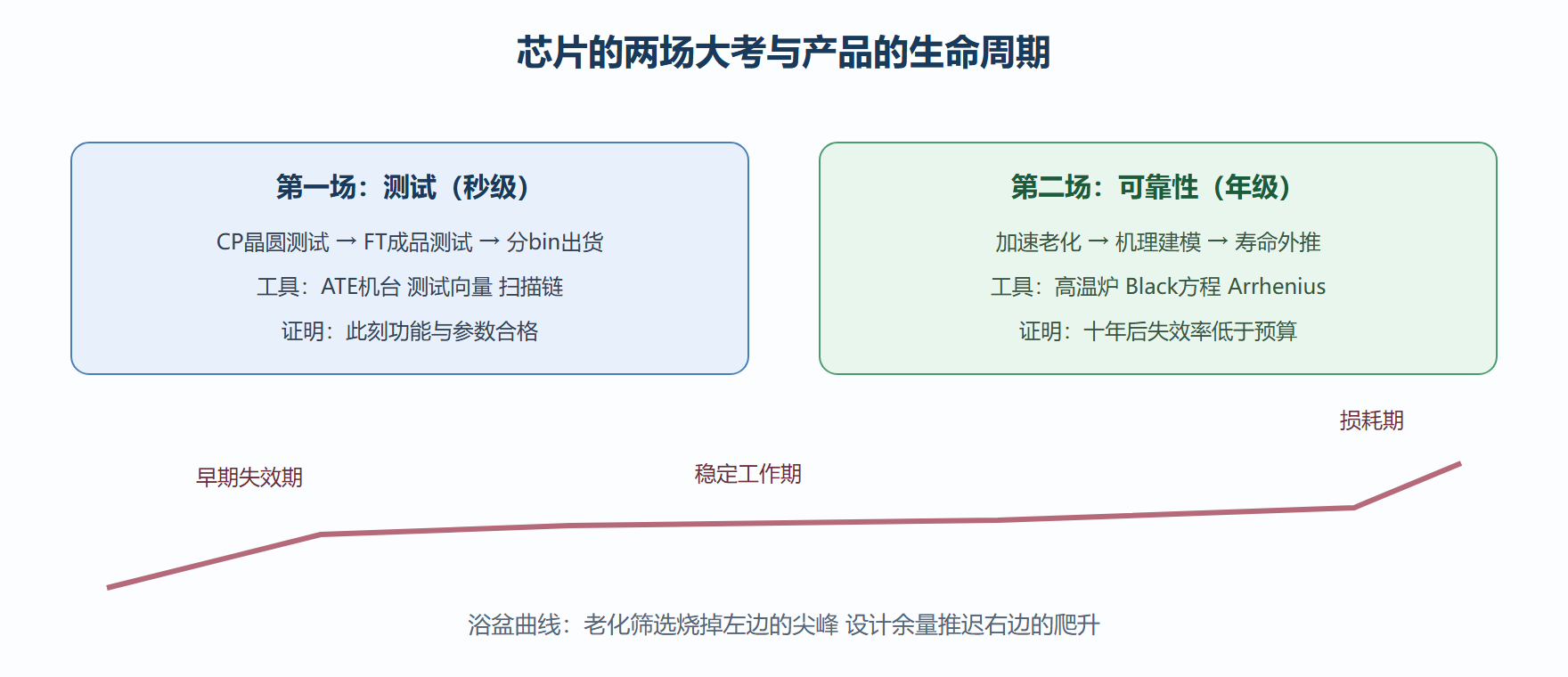

两场大考的时间轴

子章节导航

• 7.1 功能测试与ATE机台——测试经济学（每秒都在烧钱）、测试模式与分 bin、wafer sort 与 FT 的分工。
• 7.2 故障模型与可测性设计——固定型故障、扫描链、ATPG 与 MBIST：测试结构为何必须设计进去。
• 7.3 热载流子、电迁移与老化——加速试验哲学、Black 方程与 NBTI 的物理、ESD 防护网络、系统级 FIT 预算。

子章节之间的逻辑关系

7.1 讲"怎么测"，7.2 讲"为什么这么测才测得动"（故障模型与 DFT 是 6.3 节 DFT 插入的展开），7.3 把时间尺度从秒拉到十年，从"功能"转向"退化"。

   7.1 测试执行 ──► 机台 向量 分bin
        │  向量从哪来?
        ▼
   7.2 故障模型+DFT ──► 扫描链 ATPG MBIST
        │  通过了就永远OK?
        ▼
   7.3 可靠性 ──► 老化 电迁移 NBTI ESD
        ▼
   出厂 -> 第8章 封装与系统
​

前置知识与后续延伸

前置：第 6 章的 DFT 插入与网表概念；第 2 章的器件物理（NBTI 的舞台）；第 5 章互连（电迁移对象是铜线）。

延伸：本章分 bin 与良率数据回流到工艺改进（第 5 章 SPC）；可靠性指标进入第 8 章车规/工业级 SoC 的规格书；老化机理也是第 9 章新器件可靠性的对照系。

学到什么程度算过关

测试与可靠性的成熟度标志是成本敏感：看到任何测试或老化方案，第一反应是它的时间与机台成本，第二反应才是覆盖率。过关的读者应当能对一颗假设芯片列出分档策略、估算测试时间占比、指出哪些路径必须靠可测性设计才可测；面对一份可靠性报告，能看懂加速条件与外推模型，并追问使用条件的假设是否与真实场景一致。建议把电迁移寿命与温度加速因子的计算各跑一遍并改参观察：电流密度翻倍与温度升高十度，哪个对寿命更致命？这类数字感觉会在设计评审的瞬间变成真金白银。质量是用余量买出来的，工程师的价值在于把余量花在刀刃上。

再补一句工程视角：测试与可靠性的预算常在设计后期才被认真讨论，而这恰恰是最容易返工的时点，聪明的做法是在架构评审的第一天就请测试工程师坐到桌前。
