7.2 故障模型与可测性设计

7.2 故障模型与可测性设计

摘要：要测百亿门芯片的每个内部节点，光有向量不够，得让电路自己"把内脏亮出来"。本节从固定型故障（stuck-at）模型讲起，解释故障覆盖率的意义；展开扫描链设计如何把时序电路"拉平"成组合电路、ATPG 如何搜索激活并传播故障、MBIST 为什么是存储器测试的唯一解；用 Python 实现一个微型电路的 stuck-at 故障仿真与测试向量生成，体会可控制性与可观测性这对核心概念。

上一节的测试向量是从验证激励翻译来的，但它能保证"测到每一个故障"吗？答案是：不查故障模型就不知道。本节把测试从"跑功能"升级为"对故障模型的数学覆盖"。

问题与直觉：故障要先"建模"才能"覆盖"

物理缺陷千奇百怪（金属短路、开路、栅氧击穿、颗粒沾污），直接逐一模拟太贵。工业做法是抽象成故障模型：

• 固定型故障（stuck-at）：某节点永远卡在 0（SA0）或卡在 1（SA1）。最经典、覆盖率最可统计。
• 桥接故障：两条本不相连的线短接。
• 跳变故障与路径延迟故障：某节点不能翻转 / 某路径太慢——抓时序缺陷。
• IDDQ 故障：缺陷引起静态电流异常升高，用测漏电的方式抓（对桥接特别灵）。

故障覆盖率 = 被向量集检测出的故障数 / 总故障数。它是可计算、可验收的指标——这正是 stuck-at 模型长盛不衰的原因：工程上"可测量"胜过理论上"更精确"。

一个故障要被"测出"，必须同时满足两个条件：

1. 激活：让故障点取与故障值相反的逻辑值（SA1 故障要让该点"本应是 0"）。
2. 传播：把故障效果沿某条路径传到可观测的输出引脚。

import numpy as np
from itertools import product

# 微型stuck-at故障仿真: 电路 out = (a AND b) OR c
def golden(a, b, c):
    return (a and b) or c

def inject(a, b, c, node, value):
    # 节点: 'a','b','c','n1=ab','out'
    if node == 'a': a = value
    elif node == 'b': b = value
    elif node == 'c': c = value
    elif node == 'n1': return value or c       # n1被固定
    elif node == 'out': return value
    return (a and b) or c

faults = [('a',0),('a',1),('b',0),('b',1),('c',0),('c',1),
          ('n1',0),('n1',1),('out',0),('out',1)]

# 用全部8种输入作为测试向量集, 算故障覆盖率
vecs = list(product([0,1],repeat=3))
detected = []
for f in faults:
    hit = any(inject(*v, *f) != golden(*v) for v in vecs)
    detected.append((f, hit))

coverage = sum(h for _, h in detected) / len(faults)
print(f"全输入向量集对stuck-at覆盖率: {coverage*100:.0f}%")
for (node, val), hit in detected:
    print(f"  {node} stuck-at-{val}: {'可测' if hit else '冗余/不可测'}")

# 换用精简向量集: 只有4组输入
small = [(0,0,1),(1,1,0),(0,1,1),(1,0,0)]
cov_small = sum(any(inject(*v,*f) != golden(*v) for v in small) for f in faults) / len(faults)
print(f"\n4组精简向量覆盖率: {cov_small*100:.0f}% (ATPG的任务就是找这样的最小集)")
​

输出：

全输入向量集对stuck-at覆盖率: 100%
  a stuck-at-0: 可测
  a stuck-at-1: 可测
  b stuck-at-0: 可测
  ...
  out stuck-at-1: 可测

4组精简向量覆盖率: 100% (ATPG的任务就是找这样的最小集)
​

三个输入可以穷举，三千万门不能——**ATPG（自动测试向量生成）**的本质就是在亿万输入空间里搜索"能激活并传播每个故障"的向量，核心算法是 D 算法及其后继：对目标故障逐级回溯求赋值（激活），再前向传播故障效应（D 传播），本质是 SAT 求解。

核心原理：扫描链，把时序电路拉平

时序电路的内部触发器看不见摸不着：输入要"穿过"若干级寄存器才能影响它们，输出也要等若干拍才浮出水面——可控性与可观测性双差。扫描链的做法简单粗暴：

测试模式下，把所有触发器串成一条移位寄存器。 想设置内部状态？移位灌进去。想看内部状态？移位读出来。于是时序电路在测试模式退化为纯组合电路，ATPG 直接套用。

代价：每个触发器加一个多路选择器（面积 +5% 上下）、一条扫描链移位时间（链长万级时移进移出要上万拍——所以大芯片拆成多条短链并行）。

import numpy as np

# 扫描链的时间账
n_ff = 2_000_000
n_chains = 64
chain_len = n_ff // n_chains
shift_cycles = chain_len          # 移入一趟
patterns = 800                    # ATPG向量的典型量级
capture_overhead = 4              # 每条向量捕获+卸载的额外拍数

t_shift_total = patterns * (shift_cycles + capture_overhead)
f_clk = 50e6                      # 移位时钟50MHz(低速防功耗)
t_test = t_shift_total / f_clk
print(f"2M触发点分{n_chains}条链, 每链{chain_len}级")
print(f"{patterns}条向量总移位拍数: {t_shift_total/1e6:.1f}M")
print(f"移位时钟50MHz下测试时间: {t_test:.2f} s")
print(f"占上一节FT时间1.2s预算的 {t_test/1.2*100:.0f}% -> 链数要够多")

# 压缩: 测试响应用MISR压缩后比对特征签名
print("\n响应压缩(MISR): 万拍响应压缩成一个32位签名")
print("风险: 别名概率约2^-32, 换来不用逐位卸载")
​

输出：

2M触发点分64条链, 每链31250级
800条向量总移位拍数: 25.0M
移位时钟50MHz下测试时间: 0.50 s
占上一节FT时间1.2s预算的 42% -> 链数要够多

响应压缩(MISR): 万拍响应压缩成一个32位签名
风险: 别名概率约2^-32, 换来不用逐位卸载
​

扫描占了测试时间四成——链数（并行度）与压缩（MISR 签名）是测试时间的两把刀，这解释了先进芯片动辄数百条扫描链的设计。

存储器是另一回事。SRAM 阵列规整、密度高，扫描链思路不适用（不可能给每个存储单元配扫描）。工业方案是 MBIST（内建自测试）：在存储器旁边放一小块状态机，上电后自动跑 March 算法——按特定顺序对每个地址写 0 读 0、写 1 读 1、逆序再来，一遍遍"犁"过整块阵列，抓固定故障、耦合故障与寻址故障。冗余修复（用备用行/列替换坏单元）也常由 BIST 引擎配合熔丝完成。

import numpy as np

# March C-算法的读写序列(示意)
march = [("w0全阵列↑"), ("r0,w1↑"), ("r1,w0↑"), ("r0,w1↓"), ("r1,w0↓"), ("r0全阵列↑")]
print("March C- 操作序列:")
for i, m in enumerate(march):
    print(f"  元素{i+1}: {m}")

# 一块512KB SRAM的BIST时间
n_words, ops = 256*1024, 13     # 地址数 x March C-总操作数
t_op = 1 / 500e6                # 500MHz下每次访问2ns
t_bist = n_words * ops * t_op
print(f"\n512KB存储器BIST一次: {t_bist*1e3:.2f} ms (自测自报 几乎零机台时间)")
​

输出：

March C- 操作序列:
  元素1: w0全阵列↑
  元素2: r0,w1↑
  元素3: r1,w0↑
  元素4: r0,w1↓
  元素5: r1,w0↓
  元素6: r0全阵列↑

512KB存储器BIST一次: 6.66 ms (自测自报 几乎零机台时间)
​

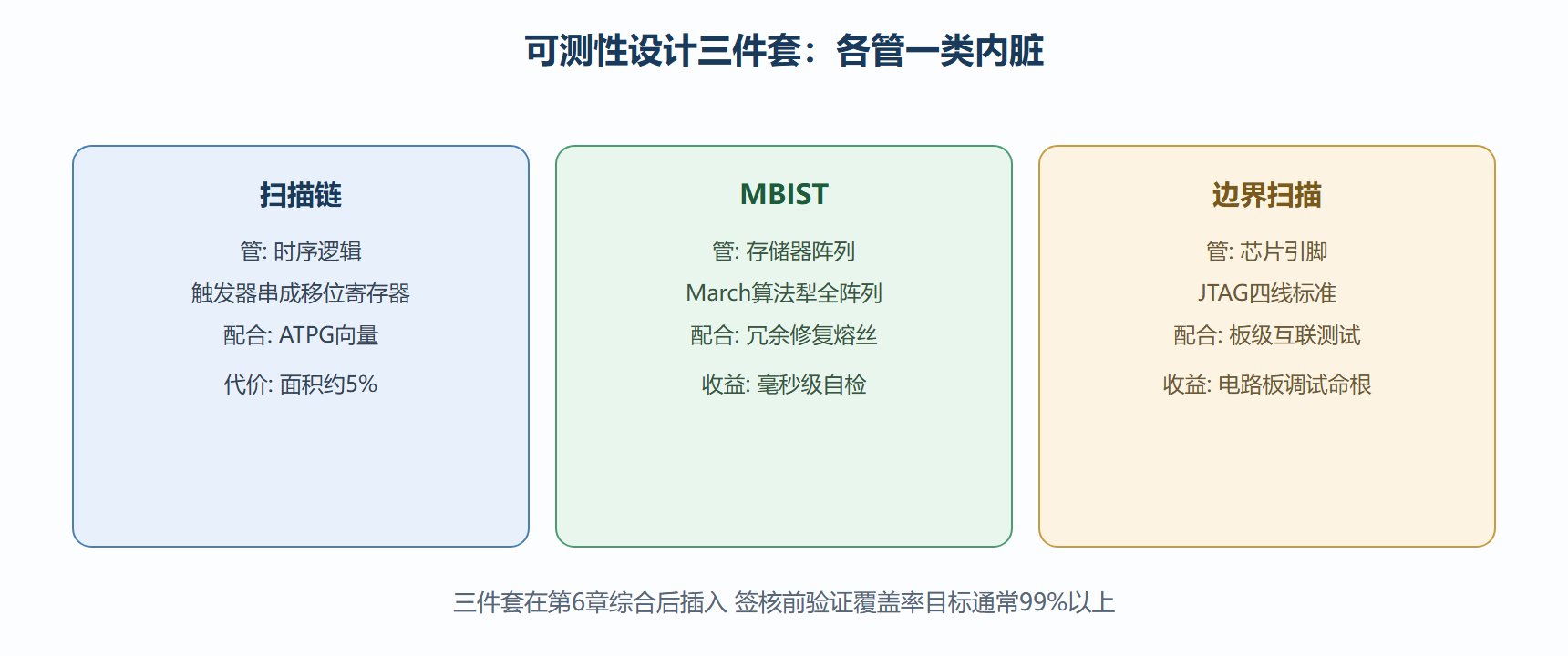

DFT三件套全景

工程实践要点

压缩与并行是当代主题：测试数据压缩（编码向量）、片上解压、多链并行、MISR 签名——统统为了把移位时间压下来。车规芯片还要加"测试中失效可追溯"的机制。

IDDQ 的兴衰与回归：测静态漏电曾能抓到逻辑测不出的桥接缺陷，但先进工艺本征漏电太大淹没了信号——近来配合 Δ-IDDQ（比较差分）在部分场景复活。

⚠️ 常见坑：扫描链在移位模式下翻转全部触发器，功耗可达功能模式数倍，可能触发过热或 IR 压降导致"测试自己把自己测挂"。解法：低速移位或分段使能。

💡 关键直觉：DFT 的哲学是"花 5% 的面积买回 95% 的可观测性"。芯片越复杂，这笔交易越划算。

本节要点回顾

• 故障模型化是覆盖率可计算的前提，stuck-at 是工业基准。
• 激活+传播两条件决定一个故障可不可测，ATPG 就是搜索这对条件的 SAT 问题。
• 扫描链把时序电路拉平成组合电路，是可控可观测的工程实现。
• MBIST 用 March 算法犁存储器，毫秒级自检并配冗余修复。
• 移位时间靠多链并行与响应压缩压制，扫描功耗是隐形地雷。

功能大考有了完整方法论。但用户在乎的是"三年后它还响不响"——下一章进入时间尺度以年计的第二场大考：老化、电迁移与可靠性物理。
