3.1 OAF分析：对象、属性、功能三件套建模

3.1 OAF分析：对象、属性、功能三件套建模

本节摘要：OAF（Object-Attribute-Function）分析是 USIT 的建模语言——把问题情境翻译成"对象带属性、属性承载功能、功能连接双对象"的标准结构。它是一切后续分析的底座：三轴展开查的是 OAF 图，冲突排查改的是 OAF 图，算子操作的还是 OAF 图。

三件套的语法

OAF 的语法规则只有三条，但每条都有存在理由。

规则一：对象必须封闭世界内可指认。 写不进封闭世界的对象不许入图。这条规则逼着分析者对"要不要把物流环节画进来"这类问题当场表态，防止模型无限膨胀。

规则二：属性必须长在对象上且可辨识。 "用户体验差"不许出现——它不长在任何对象上。改写成"封片.开孔直径偏小"才算属性。属性是 OAF 图里唯一会被改造的东西，所以它必须精确到"可以被参数指认"的程度。

规则三：功能必须双对象、可及物。 标准句式"甲的某属性对乙做了什么"。密封胶（凭弹性）对护套接缝——封堵；饮用口（凭孔径）对液体——限流。只写一个对象的功能是无效功能，因为单对象功能没有改造杠杆：改功能必须通过改某一端的属性来实现。

以第 1 章的杯盖为例，完整 OAF 图的核心边：

封片[厚度 软化温度] --阻挡--> 热饮[温度 液面高度]
饮用口[孔径 边缘轮廓] --引导--> 液体流[流速 温度]
蒸汽[压力 上升速度] --顶开/逸出--> 封片[厚度]
嘴唇[耐热阈值] <--接触-- 饮用口[边缘温度]
​

四条功能边写完，"烫嘴"这个问题立刻有了结构：蒸汽对封片的"顶开"边、饮用口对嘴唇的"接触"边是两条致害路径，封片的"阻挡"边是不足功能（阻挡力不够对抗蒸汽压力）。问题不再是"体验差"，而是"三条功能边中两条致害一条不足"——每条边都是潜在的改造入口。

功能的三种身份

OAF 建模的第二步是给每条功能边标注身份，共三种：

• 有益功能：系统设计意图所在。封片对热饮的阻挡。
• 有害功能：造成不期望效应的边。蒸汽对封片的顶开、饮用口对嘴唇的高温接触。
• 不足功能：方向正确但强度不够。封片的阻挡力不足以对抗蒸汽压。

身份标注的价值在于对症下药的方向不同：有害功能要削弱或反转，不足功能要加强或换承担者，而加强一条边的最懒办法（加材料）往往正是冲突的来源——第 3.5 节会看到封片厚度的两难正是这么长出来的。

建模操作流程与常见错误

完整流程五步：列对象 → 逐对象盘属性 → 两两问功能 → 标身份 → 找最短致害链。第五步是点睛之笔：从被伤害对象（嘴唇）反向回溯，找出最短的那条"谁最终伤到了它"的路径，这条路径上的边就是分析主战场。

# OAF 图的最小实现：边表 + 功能身份 + 最短致害链回溯
edges = [
    # (源对象, 功能, 目标对象, 身份)
    ("封片",   "阻挡",   "热饮",   "有益"),
    ("饮用口", "引导",   "液体流", "有益"),
    ("蒸汽",   "顶开",   "封片",   "有害"),
    ("饮用口", "高温接触", "嘴唇",  "有害"),
    ("封片",   "阻挡",   "蒸汽",   "不足"),   # 阻挡力不敌蒸汽压
    ("液体流", "冲击",   "封片",   "有害"),
]
def harm_chain(target, edges, seen=None):
    seen = seen or []
    incoming = [(s, f) for s, f, t, r in edges if t == target and r in ("有害", "不足")]
    if not incoming:
        return [seen] if seen else []
    out = []
    for s, f in incoming:
        if s in seen:                      # 防环
            continue
        out += harm_chain(s, edges, seen + [f"{s}--{f}-->{target}"])
    return out or ([seen] if seen else [])
for chain in harm_chain("嘴唇", edges):
    print("致害链:", "  ".join(chain))
​

回溯输出把"烫嘴"还原成两条链：蒸汽顶开封片后高温液体经饮用口接触嘴唇、饮用口自身边缘高温直接接触嘴唇。第一条链更长但更根本（源头是蒸汽压力），第二条链是旁支。建模阶段就能看到：主战场在"蒸汽—封片"这条边，旁支在"饮用口—嘴唇"。后续三轴分析的两条线就此确定。

常见建模错误有四种，见下表，都值得自查：

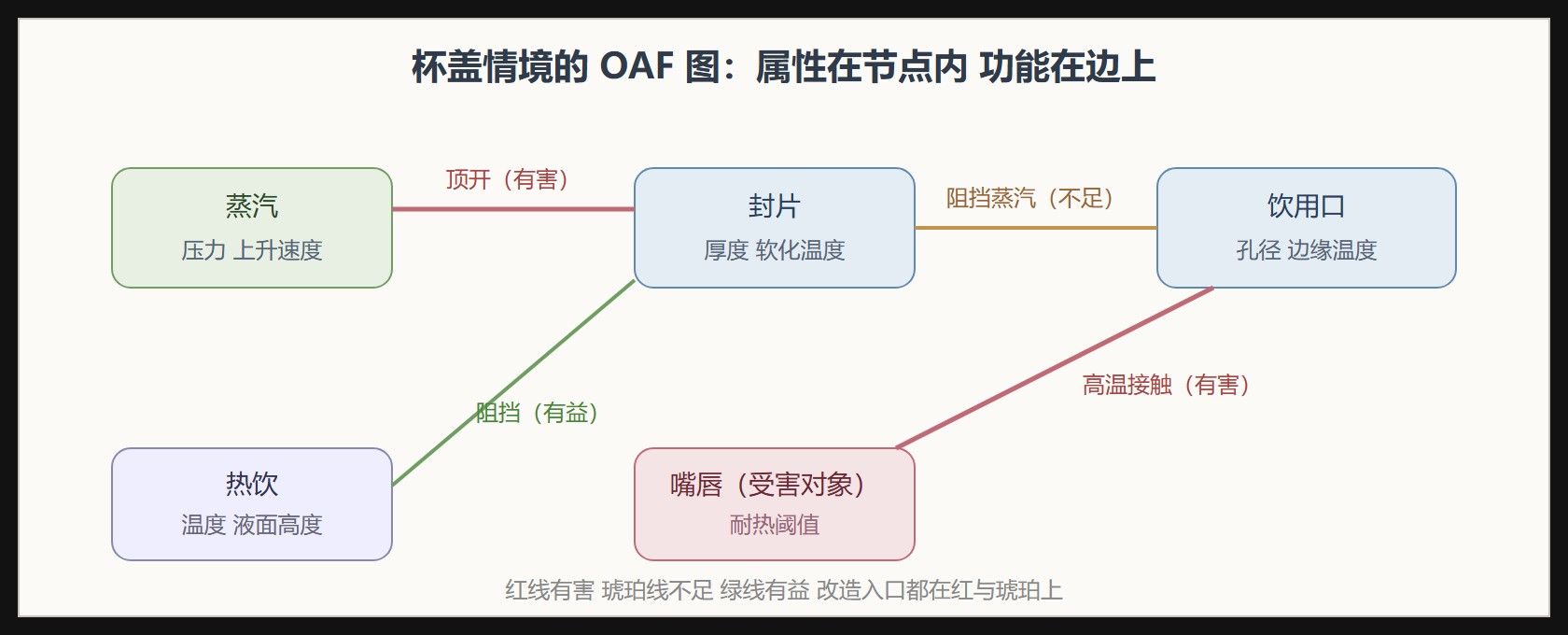

OAF 图结构示意

本节要点回顾

• 三条语法：对象在封闭世界内、属性可参数指认、功能双对象可及物
• 三种身份：有害要削弱反转、不足要加强换人、有益别乱动
• 最短致害链：从受害对象反向回溯，链上的边就是主战场
• 四种错误：悬空属性、单对象功能、身份错标、图膨胀——建完模对表自查
• OAF 是底座：后续三轴、冲突、算子全部在 OAF 图上操作，模型错全盘错

常见问答

OAF 图和系统架构图有什么区别

架构图回答"系统由什么组成、怎么连接"，是设计视角；OAF 图回答"问题在哪些对象之间发生、靠什么属性发生"，是问题视角。同一系统的两张图长得不一样很正常：OAF 图只画封闭世界内对象、只画与不期望效应相关的边。拿着架构图做 USIT 是新手常见弯路——图太大，焦点全无。

功能边最多画多少条

以问题为中心画十到十五条为限。贪多的团队会画出三十条边的"全景图"，但分析的火力只能覆盖主干。经验法则：先画最短致害链上的边（通常五到八条），再补与链上对象直接相关的边，其余不画。

两个对象之间可以有多条功能边吗

可以，而且多条边往往正是问题所在。密封胶对接缝既有"封堵"（有益）又可能在老化后"释出小分子"（有害），双边并存提示这个对象身兼正反两职——改造它时要同时评估对两条边的影响。这种"一人分饰两角"的对象，常常是属性冲突的高发地，值得在图上用双色笔标出。
