3.2 功能分析与因果链：追踪问题在系统里的传播
3.2 功能分析与因果链：追踪问题在系统里的传播
本节摘要：OAF 图是静态合影，因果链是动作片。本节讲怎么把不期望效应写成事件链、怎么区分链上的"根事件—传播事件—表现事件"，以及怎么用功能载体的转移（换一个对象来承担同一功能）找到绕开整条链的解法。
静态图回答不了的问题
OAF 建模完成后常见一种尴尬：图上五六个对象、七八条功能边，都知道有问题，但不知道从哪条边下手。原因很简单——静态图不回答"先后"和"谁引发谁"。因果链分析补上这两维，把功能边按时间顺序串成事件序列，问题的传播路径就显形了。
以打印机卡纸为例，从现象回溯的因果链：
E1 纸张含水率偏高（仓储环境湿度大） E2 纸张边缘轻微波浪形变 E3 进纸辊夹持时纸张受力不均 E4 纸张偏斜 进入定影通道角度超差 E5 纸张卡在定影辊与导向板之间 E6 面板报卡纸 打印中断
链上一眼可辨三种事件：E1 是根事件（上游再无因果来源），E2 到 E5 是传播事件，E6 是表现事件（用户看到的一切）。多数"解决方案"绑定在 E6 和 E5——把导向板间隙调大、增加卡纸传感报警。而链分析的结论是：E2（波浪形变）才是传播链的第一次成形点，在 E2 之前截断，E3 到 E6 全部消失。
追溯的三个动作
动作一：五问回溯。 对表现事件连问五次"这又是为什么造成的"，每次答案必须落在具体对象的属性上。问不下去（答案超出封闭世界）或问到根事件为止。五问不是死数，是防止三问就草草收工的经验下限。
动作二：标根事件。 链上再无上游因果的事件就是根。注意根事件可能不止一个——卡纸链里若纸张批次与通道间隙公差各自独立致害，就是双根链，两条支线要分别处理。
动作三：找关键传播事件。 传播事件里挑"断掉它收益最大"的。判据有两条：断掉后下游事件全部消失；断掉它的工程代价可承受。E2 断法是纸张仓储环境除湿或使用前晾纸平衡水分，代价低收益全，是标准的关键传播事件。
# 因果链的根事件与断链收益计算 chain = [ ("E1", "纸张含水率偏高", []), ("E2", "纸张边缘波浪形变", ["E1"]), ("E3", "进纸夹持受力不均", ["E2"]), ("E4", "进纸角度超差", ["E3"]), ("E5", "卡在定影通道", ["E4"]), ("E6", "报卡纸打印中断", ["E5"]), ] roots = [i for i, _, ps in chain if not ps] print("根事件:", roots) down = {i: [j for j, _, ps in chain if i in ps] for i, _, _ in chain} def cascade(n, acc=None): acc = acc or set() for c in down[n]: if c not in acc: acc.add(c); cascade(c, acc) return acc for i, desc, _ in chain: d = cascade(i) print(f"{i} {desc}: 断链消除 {len(d)} 个下游事件 {sorted(d)}")
输出显示从 E2 断链消除四个下游事件，从 E5 断链只消除一个——量化对比把"该在哪下手"变成一道算术题。这正是 2.2 节接头案例同款思路在不同问题上的复用：因果链工具本身是通用的，变的只是问题域。
功能载体的转移
因果链之外，功能分析还有一记高价值招法：给同一功能换承担者。卡纸链的 E3 环节，"夹持送纸"功能由进纸辊承担，波浪纸让它的夹持失效。追问一句：夹持功能必须由辊子承担吗？吸风进纸平台用负压气流承担同一功能，对纸面平整度完全不敏感——功能没变，载体换了，E3 这个传播事件被整体绕开。
载体转移的搜索口令只有三问：这个功能现在由谁承担？封闭世界里还有什么对象具备承担它的属性？把功能搬过去，链条哪一环失效？第三问的回答直接对接第 4 章的算子 4（改变功能与结构），可以说载体转移就是算子 4 在分析阶段的预习。

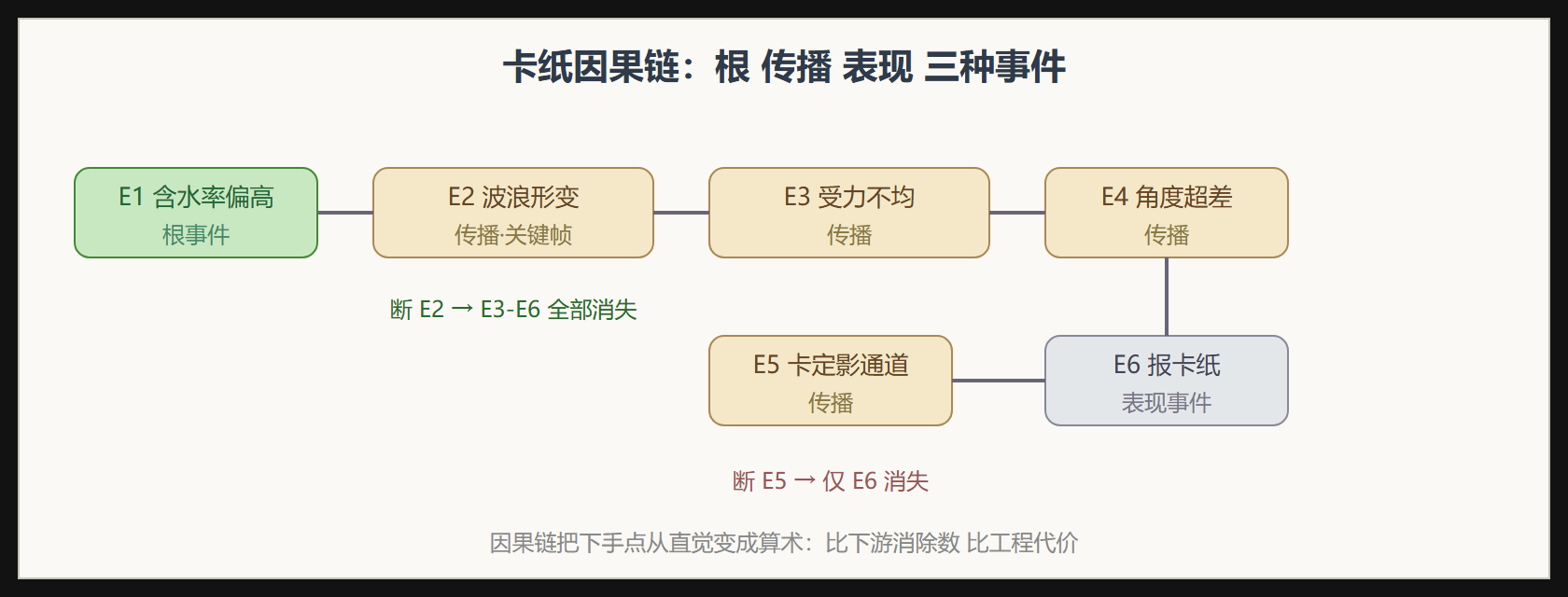

因果链三种事件与断链收益
本节要点回顾
- 链上三色事件：根事件、传播事件、表现事件——表现事件从来不是下手点
- 五问回溯：每次答案必须落到对象属性，问不下去才算到根
- 断链收益可计算：下游消除数与工程代价两个数一比，下手点自明
- 双根链要拆支：两条独立致害线分别处理，别硬拧成一股
- 载体转移三问：谁在承担、谁能承担、搬过去断哪环——分析阶段最强的一记预手
常见问答
因果链和鱼骨图（石川图）有什么不同
鱼骨图是发散工具：从问题出发枚举可能原因类别（人机料法环），适合排查"未知原因"。因果链是收敛工具：从已确认的事件序列出发找结构，适合"知道现象但看不清传播路径"。实践顺序常常是鱼骨图圈出嫌疑方向，因果链把嫌疑方向展开成帧序列——两者衔接而不是替代。
回溯到第几层该停
两个停止条件任一满足即停：答案落到不可控的外部条件（气候、法规）时停——那是约束不是因；或答案落到一个"改了它问题必然消失且改造可行"的事件时停——那是根事件，攻它。最常见的错误是不停地往上追，追到"公司战略"层面，分析变成了抱怨大会。
链上出现环（A 导致 B、B 又导致 A）怎么处理
环不是错误，是自增强回路的信号，标记出来别展开。比如"氧化增大接触电阻、电阻增大发热、发热加速氧化"是个恶性循环环。环的处理方式是找"入场条件"——环转起来之前总有一个启动事件，攻启动事件比攻环本身省力，这与断链逻辑完全一致。
起步时的简化建议
首次做因果链分析的团队，建议从"七帧以内"练起：强制自己在七个事件内讲完问题过程。这个限制逼你合并次要事件、只留主干，主干清晰之后再加细帧。一上来就切二十帧的新手团队，几乎都会迷失在自己切的帧里——先粗后细是分析的手感，与雕刻先打轮廓再抠细节是同一个道理。
FAQ：因果链分析能不能用于事故调查
非常适合，而且事故调查的场景比改良场景更"标准"：事故有明确的表现事件、有时间线、有物证。用五问回溯替代传统的逐层追责，能显著减少"归结为人为失误"的偷懒结论——人为失误永远只是传播事件，它上游有设计、制度、培训的根事件。把 USIT 的因果链引入事故复盘，是安全工程领域公认的顺滑迁移。
