基带波形只有在频率被搬到射频频段后,才有资格跨过天线出门。本节的"频率搬移"讲混频、I/Q 正交表示与镜频抑制,随后进入射频前端最让人头大的坑——功放非线性,以及它如何与频谱掩蔽、带外泄漏纠缠。
阅读完本节,你应当能够:
很多人看发射机框图,迷惑于点在于"明明就是个乘法,为何写一长串"。上变频确实是一个混频器做乘法:基带 s(t) 乘上载波 cos(2πf_c t)。可三角积化和差会同时吐出一股"和频"(真信号)和一股"差频"(落进镜像)。若基带是实数,镜像对称于载波,滤波器隔不掉;于是聪明做法是把信号拆成 I/Q 两路正交分量,让乘积构造出单向搬移——只留和频,镜像被负频率互相抵消。
这套"I/Q 正交上变频"是几乎所有现代发射机的地基:基带一个复数符号,乘上去的是复指数 e^{j2πf_c t},数学上只沿正频率搬一次。低频、便宜、可控,全拜这一点。数字域里做上变频尤其简单——把 I/Q 两路采样各自乘以对应载波再相减,一次复数乘法即可在软件里完成搬移,这正是软件无线电"用一个复乘换一次变频"的核心便利。

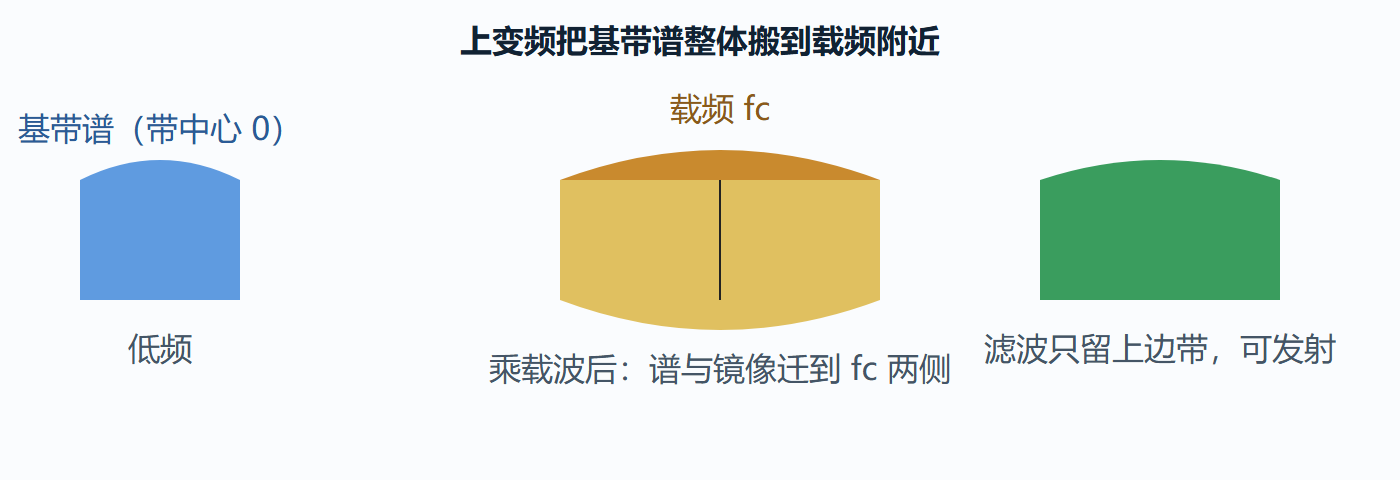

图中左段基带贴着直流,中段乘载波后并出一对镜像,右段带通滤波抠出可发射的真实边带——这整条"搬移+滤镜像"就是上变频的实质。
镜频问题在发射与接收两侧都纠缠。接收端更凶:中频的下变频同样会搬出一股镜像,若没压住,两股信号落到同一中频互相残杀。抑制手段分两类:
理解镜频的价值不止防死,还帮你读懂为何低中频/零中频(直采)结构各有拥趸——本质是"镜频位置"与"镜频抑制代价"的权衡。零中频把镜像等于直流干扰(DC offset),半中频又有半频问题,各有各的痛点。
顺一嘴接收侧的常用立场:超外差(两次变频)先把信号搬到一个不算太低的固定中频,镜频落在好滤波的远处,再用第二本振精调,干净但多一级混频与滤波器;零中频直接把目标频段搬到底通,少一级电路、天然无镜频,却要把直流偏移、I/Q 失衡、二阶失真这些"低频脏活"在数字域摆平。两者没有绝对优劣,只有"你的收发机更怕哪类脏活"的取舍——理解了镜频,你才看得出这些架构之争打的是哪一仗。
波形搬上射频后,最后一棒交给功率放大器。功放想要"越大的输入得越大的输出",可它的增益曲线终究会压饱和——于是非线性登场,带来一串频谱灾祸:
工程上最直接的止疼药是功率回退(back-off):把工作点压离饱和曲线,非线性影响缓解,但输出平均功率也掉了,效率和覆盖都受影响。于是好系统的射频设计总在"离饱和远一点(保波形纯净)"与"离饱和近一点(提效率省电)"之间做烦躁的博弈。更进一步的解药是数字预失真(DPD)——先在数字域把功放想引入的失真"反着提前造出来",让功放自己把它们抵消掉,代价是要多采样分析功放特性,属于高级彩蛋,第 7 章 SDR 一节会再提一耳朵。
判断功放有没有把波形"带偏",行业里用两个硬指标:EVM(误差矢量幅度) 量星座格位相对理想点的平均偏移,直接反映解调会多难;邻道泄漏比(ACLR) 量谱泄漏到相邻信道的分量,直接反映会不会干扰邻区。这两张"成绩单"是功放回退深度该给多少的量化依据——回退得越多,EVM 与 ACLR 越好看,但平均效率越低。设计通常会先在两者之间扫出一条"回退-指标"曲线,再综合功耗预算取一个折中点,这就是测试台上反复被工程师操心的那道权衡。
把本章整理成一条可复述的链:
每条边上的"为什么"上几节都讲清过:编码为抗信道、调制为挂波形、成形为收谱、搬频为上天、功放为覆盖。能一口气把这张链图讲给人听,发射端就算真正过手了。
发射端把波形精心送出门,第4章接收端接棒——反着把这条链走回去,边同步边读错边修错。
