2.1 像素、通道与掩码怎么存

本节摘要：数字图像是二维或三维数组，像素是最小单元。分割的契约是：图像与掩码同高同宽、坐标系一致、掩码用整数类别或独热编码。存错通道顺序或把掩码当普通照片压缩，训练会默默学到垃圾标签。

先说结论

阅读完本节，你应当能够：

1. 读出数组的高、宽、通道，并说明原点在左上、x 向右、y 向下
2. 在灰度、二值、彩色、多光谱之间转换时，知道信息哪一步丢掉
3. 把单通道类别掩码与独热掩码互转，并断言每像素类别唯一
4. 拒绝用有损压缩保存标签图

一、先把数组说清楚

图像在内存里就是数。灰度图形状是高×宽，每个位置 0 到 255 的整数，或 0 到 1 的浮点。彩色常见高×宽×3。多光谱遥感可以是更多通道。分割不关心相机品牌，关心三件事：形状能不能和掩码广播对齐、数值范围进网络前怎么归一、通道顺序是红绿蓝还是蓝绿红。

坐标系：原点在左上角，列索引向右，行索引向下。这和数学课的笛卡尔不同。仿射变换、画框、把多边形栅格化，全部遵守这套。标反了，掩码会上下颠倒地叠在图上，损失还是一个正经的标量，你会以为模型在学，其实在学镜像。

像素有位置、有值、在彩色里还有通道值。邻域是滤波和形态学的舞台，也是分割「区内相似」的物理基础。访问一个像素就是用行列下标；切片是区域；整图运算是向量化。这些在加载器里每天发生。

import numpy as np

# 假定 img 已是数组：高宽通道
h, w, c = img.shape
assert mask.shape[:2] == (h, w), "掩码必须与图同高同宽"
assert mask.ndim in (2, 3)
if mask.ndim == 2:
    labels = np.unique(mask)
    assert labels.min() >= 0
print("原点像素", img[0, 0], "掩码", mask[0, 0])
​

⚠️ 常见坑：把掩码存成有损照片格式。类别 1 和 2 会被压成 1.3，再四舍五入乱套。标签用无损图或数组文件。
💡 关键直觉：图像可以糊一点，标签糊不得。糊标签是系统性标注噪声。

二、图像类型与分割的关系

二值图已经是最简分割：0 与 1。阈值方法的输出往往就是它。灰度图是阈值、Otsu、许多医学切片的输入。彩色图给聚类和深度学习更多特征。索引图（调色板）看起来像彩色，值却是类别号——有些标注工具导出的就是索引图，读的时候不要当三通道去平均。

类型转换会丢信息。彩色转灰度是加权，边缘可能变弱。浮点归一化到 0 到 1 要和训练时一致，验证时另搞一套均值，等于换了数据分布。二值化更是不可逆：阈值一侧的纹理永远消失。预处理管道要可复现，就是把这些转换写成固定函数，而不是在笔记本单元格里随手改。

存储方面，原图可以用有损以省空间，但要固定质量因子并在训练与生产同一套解码。掩码与原图的文件名规则要能一对一映射，例如同一词干不同后缀。不要靠「文件夹里第 i 张对第 i 张」——排序规则在不同操作系统会悄悄变。

三、掩码的两种合法编码

单通道整数：每个像素一个类别 id。省内存，适合评估脚本和人眼查看（给每个 id 上色）。独热：形状高×宽×类别数，每像素只有一个通道为 1。Dice 损失常直接吃独热或软概率。训练时在加载器里互转，不要在磁盘存两份还对不齐。

实例掩码更麻烦：可能是一张实例 id 图（0 背景，1、2、3 是不同物体），另附一张类别查找；也可能是 N 张二值图。批次里 N 不同，不能简单堆成规整张量，要用列表或填充。这是实例加载器比语义啰嗦的根源。

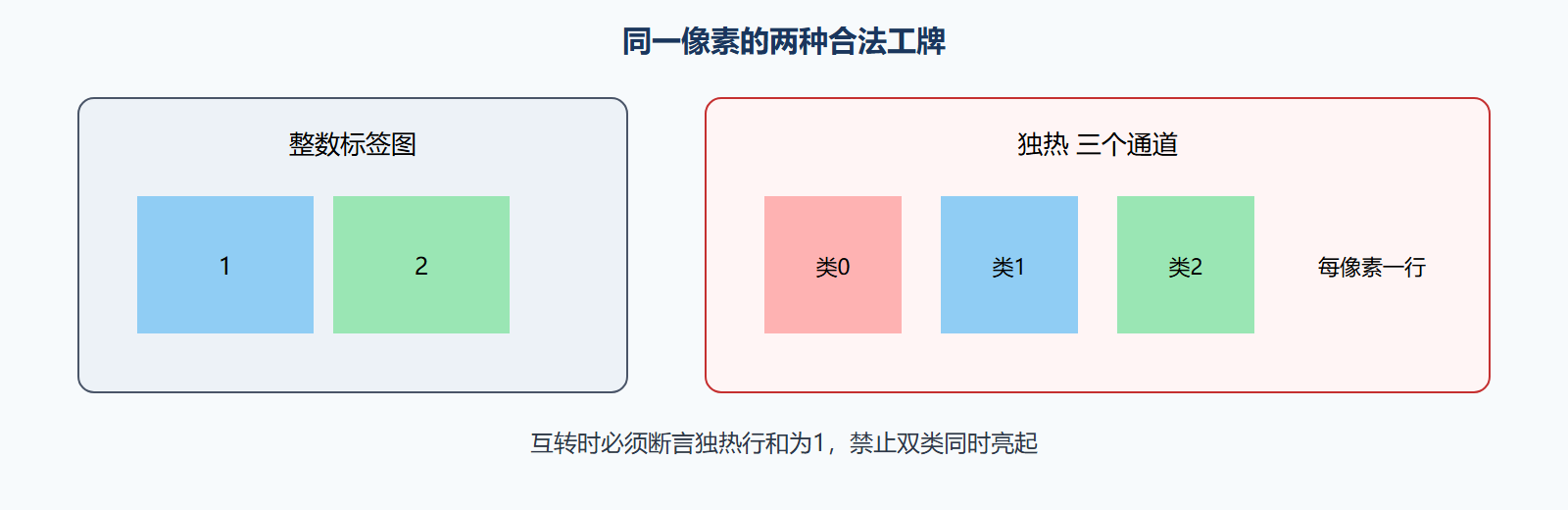

图 整数掩码与独热

四、动手时的断言清单

加载器里我习惯放三道断言：形状一致；标签在合法集合内（含忽略 id 若有）；独热行和为 1。再抽几张把掩码半透明叠在图上，人眼看边界。自动化断言抓类型错误，叠图抓「整图偏移了 16 像素」这种错——那种错损失仍下降，因为网络学会了预测偏移后的东西，验证集一看就穿帮。

忽略 id 常见取值 255。计算损失时要 mask 掉。若你把 255 当成第 255 类送进交叉熵，显存和梯度都会热闹一场。类别很少时用 uint8 存整数掩码足够；实例数可能超过 255，要用更大整数类型。这些是数据契约，写在规范里，比写在聊天记录里可靠。

公开数据集各有各的调色板。读之前打印 unique。有人用 0、1，有人用 0、128、255 当可视化颜色。后者不是类别 id，拿去训练等于把亮度当标签。第 2.4 节会把这套契约写进标注规范；本节只要求你在代码入口处守门。

五、文件契约与调色板陷阱

磁盘上常见三种「看起来像标签」的东西。第一种是真正的整数 id 图，打开后 unique 是 0、1、2。第二种是可视化调色板图，unique 是 0、128、255 或一堆分散的颜色值，那是给人看的，不是给损失看的。第三种是索引色图，调色板藏在文件头里，读成三通道再平均会毁掉 id。读取函数必须按数据集文档选择，读完立刻打印 unique。这一步省掉的调试时间以天计。

命名：同一词干、不同后缀，或清单两列对齐。不要依赖操作系统的文件名排序。Windows 与另一套系统对「img_10」和「img_2」的排序可能不同，按帧号配对会在不易察觉的位置错位，损失仍下降，叠图却像重影。

实例 id 超过 255 时，8 位整数会溢出绕回，两个物体变成同一个 id。细胞密集视野尤其容易踩。写入前检查最大值，不够就升级整数类型。忽略值 255 与「最多 255 类」不要挤在同一个 8 位空间里——类很多时换 65535 当忽略，并在损失里写明。

问题：独热占内存怎么办？

类特别多时不要在磁盘存独热，训练时对整数标签用交叉熵接口，Dice 用当前批次出现的类现场展开。评估仍用整数图。这是编码选择，不是模型选择。

把断言写进加载器而不是笔记本单元格。单元格会在某次重构里被删掉，加载器每次都会喊。第 2.1 节过关标准：任意抽一对，形状一致、标签合法、叠图边界贴得上。做不到，禁止进入增强。

六、读入时的三张对照图

第一张：原图。第二张：标签上色。第三张：半透明叠加。三张必须能在同一窗口切换。只看第二张会把调色板当类别；只看第一张会漏掉错位。叠加发现整体平移时，先查原点与翻转，再查是否用了错误的仿射。这一习惯比任何损失曲线都早发现问题。

整数类型不够用时的症状是实例突然合并：id 256 变成 0。在写入清单里加最大值检查。忽略值不要和合法类抢同一个端点。类很少用 255 当忽略没问题；类接近 255 时换更大范围，并在交叉熵的忽略参数里写同一数字。独热展开只在需要 Dice 的当前批次做，磁盘保持整数，省空间也少一次对不齐。

公开集调色板各不相同。有的用连续 id，有的用 0、128、255 当可视化。读取模块按数据集名字分支，读完 unique 打日志。日志里出现 128 要警惕。把这件事写成加载器的第一行注释，比写成长篇规范更不容易被删掉。坐标系左上原点与数学课不同，多边形栅格化必须用同一套，否则标注工具导出的点会上下颠倒地躺在图上。

三张对照成为每次拉数据的固定动作，写进加载器演示函数。最大值检查挡住实例溢出。调色板分支按数据集名字走，unique 含 128 打警告。多边形栅格化与数组共用左上原点。把这些写成测试：造一对已知错位的数据，断言必须红。测试不红，说明断言没在值班。磁盘只存整数标签，Dice 需要时现场展开，少一份对不齐的独热文件。

上线前再做一次「错位演习」：故意把掩码整体平移三像素，断言应红、叠图应一眼看出。演习不过，说明值班断言没接上。再演习一次「255 当类」：造一张含 255 的整数图，损失若把它当第 255 类，应在构造器就被忽略参数拦住。两次演习写进加载器测试文件，随数据版本一起跑。整数溢出演习：实例 id 设为 256 写入 8 位，读回若变成 0，测试必须失败。这三场演习比再讲一遍通道顺序更能保住契约。公开集换一个，调色板分支要加测试用例，unique 期望集合写死。左上原点与标注工具导出对照一张含已知角点的图，角点行列必须对上，对不上先修栅格化再谈增强。磁盘策略维持整数，现场展开独热，少一份幽灵文件。把演习清单抄进第 6 章回归，换相机时重跑，而不是假设契约永真。

反例档案一：有损标签。把整数掩码存成高压缩照片再读回，unique 出现大量中间值，训练却还能降损失。档案结论：标签只走无损。反例档案二：按文件名排序配对，在另一台机器上 img_10 排到 img_2 前面，叠图重影。结论：清单两列对齐。两份档案进新人第一周必读，比再讲通道更防呆。演习三场仍要按数据版本重跑，换相机后原点与角点对照不能省。

口令卡：无损、清单对齐、溢出检查、255 忽略、左上原点、unique 日志。六句都能在测试里红灯。新人第一周只跑三场演习和两份反例档案，不改网络。换相机重跑角点。磁盘整数、现场独热。契约进第 6 章回归。错位三像素演习永远留在 CI。

编码表一经发布禁止静默改数字：类别 3 今天是肝脏、明天是背景，等于毒化全部历史权重。改编码必须升数据版本并重导旧掩码。

重点提炼

• 数组契约：同高同宽、左上原点、通道顺序固定
• 图可有损、标签不可有损：压缩是标注噪声的生产线
• 整数与独热：磁盘常用整数，损失常用独热或专用接口
• 实例编码更弯：id 图加查找表，或变长二值列表
• 断言加叠图：形状检查抓类型，叠图抓偏移
• 忽略值不是一类：255 必须在损失里排除

下一节把滤波和形态学接进来：它们既清洗原图，也修理掩码上的毛刺与孔洞。
