图像分割技术入门与实战

图像分割技术入门与实战

1. 图像分割概述

图像分割是将图像划分成多个具有语义含义的区域的过程。目的是简化或改变图像的表示形式，使其更易于分析。分割结果通常是一组覆盖整个图像的区域，或是一组从图像中提取的轮廓。

1.1 图像分割的意义

图像分割是计算机视觉领域的基础任务，在许多应用中扮演着关键角色：

• 医学影像分析: 辅助医生诊断疾病，例如肿瘤检测、器官分割等。

• 自动驾驶: 识别道路、车辆、行人等，为车辆提供环境感知能力。

• 遥感图像分析: 土地利用分类、植被覆盖度分析、灾害监测等。

• 视频监控: 目标跟踪、行为分析等。

• 图像编辑: 实现抠图、背景替换等。

1.2 图像分割的类型

图像分割可以根据不同的标准进行分类：

• 基于像素的分割: 对图像中的每个像素进行分类，将其划分到不同的区域。例如，阈值分割、聚类分割。

• 基于区域的分割: 从图像中的小区域开始，逐步合并相邻的相似区域，直到满足停止条件。例如，区域生长、区域分裂合并。

• 基于边缘的分割: 检测图像中的边缘，然后将边缘连接成封闭的轮廓，形成分割结果。例如，Canny边缘检测、霍夫变换。

• 基于图论的分割: 将图像表示成图，然后利用图论算法进行分割。例如，Graph Cuts、Normalized Cuts。

• 基于深度学习的分割: 利用深度学习模型学习图像的特征，然后进行分割。例如，FCN、U-Net、Mask R-CNN。

1.3 图像分割的评价指标

常用的图像分割评价指标包括：

• 像素准确率 (Pixel Accuracy, PA): 正确分类的像素占总像素的比例。

• 交并比 (Intersection over Union, IoU): 预测区域和真实区域的交集与并集的比例。也称为 Jaccard 指数。

• Dice 系数 (Dice Coefficient): 预测区域和真实区域的相似度度量，计算公式为 2 * |A ∩ B| / (|A| + |B|)，其中 A 和 B 分别代表预测区域和真实区域。

• 精确率 (Precision): 预测为正的样本中，真正为正的比例。

• 召回率 (Recall): 真正为正的样本中，被正确预测为正的比例。

• F1-Score: 精确率和召回率的调和平均值。

2. 经典图像分割方法

2.1 阈值分割

阈值分割是最简单的图像分割方法之一。它根据图像的灰度值，将像素分为两类或多类。

• 全局阈值: 使用一个固定的阈值对整张图像进行分割。

• 自适应阈值: 根据图像的局部特征，动态地选择阈值。例如，可以使用图像的局部均值或中值作为阈值。

• Otsu 算法: 一种自动选择阈值的算法，它选择使类间方差最大的阈值。

流程图:

2.2 区域生长

区域生长是一种基于区域的分割方法。它从图像中的一个或多个种子像素开始，逐步将相邻的相似像素合并到种子像素所在的区域。

• 种子像素的选择: 可以手动选择种子像素，也可以使用自动选择算法。

• 相似性度量: 可以使用灰度值、颜色、纹理等特征来度量像素之间的相似性。

• 停止条件: 当没有新的像素可以合并到区域中时，区域生长停止。

流程图:

2.3 K-Means 聚类

K-Means 是一种常用的聚类算法，可以将图像中的像素分成 K 个簇。每个簇代表一个区域。

• 初始化: 随机选择 K 个像素作为初始聚类中心。

• 分配: 将每个像素分配到距离它最近的聚类中心所在的簇。

• 更新: 重新计算每个簇的聚类中心。

• 迭代: 重复分配和更新步骤，直到聚类中心不再发生变化或达到最大迭代次数。

流程图:

2.4 基于边缘的分割

基于边缘的分割首先检测图像中的边缘，然后将边缘连接成封闭的轮廓，形成分割结果。常用的边缘检测算子包括 Sobel、Canny 等。

• Canny 边缘检测: 包括高斯滤波、梯度计算、非极大值抑制、双阈值检测等步骤。

• 霍夫变换: 可以检测图像中的直线、圆等几何形状。

流程图（Canny 边缘检测）:

3. 基于深度学习的图像分割方法

近年来，深度学习在图像分割领域取得了显著的进展。基于深度学习的图像分割方法可以自动学习图像的特征，并实现高精度的分割。

3.1 全卷积网络 (FCN)

FCN 是最早应用于图像分割的深度学习模型之一。它将传统的卷积神经网络中的全连接层替换成卷积层，从而可以处理任意大小的图像。FCN 通过上采样操作将低分辨率的特征图恢复到原始图像的大小，实现像素级别的分割。

3.2 U-Net

U-Net 是一种常用的图像分割模型，尤其在医学影像分割领域表现出色。它采用 U 型结构，包括一个编码器和一个解码器。编码器用于提取图像的特征，解码器用于将低分辨率的特征图恢复到原始图像的大小。U-Net 的一个重要特点是使用了跳跃连接，将编码器中的特征图传递到解码器中，从而可以更好地保留图像的细节信息。

U-Net 结构示意图:

3.3 Mask R-CNN

Mask R-CNN 是一种用于实例分割的模型。它在 Faster R-CNN 的基础上添加了一个 Mask 分支，用于预测每个目标的像素级别的掩码。Mask R-CNN 可以同时检测图像中的目标，并对每个目标进行分割。

流程图:

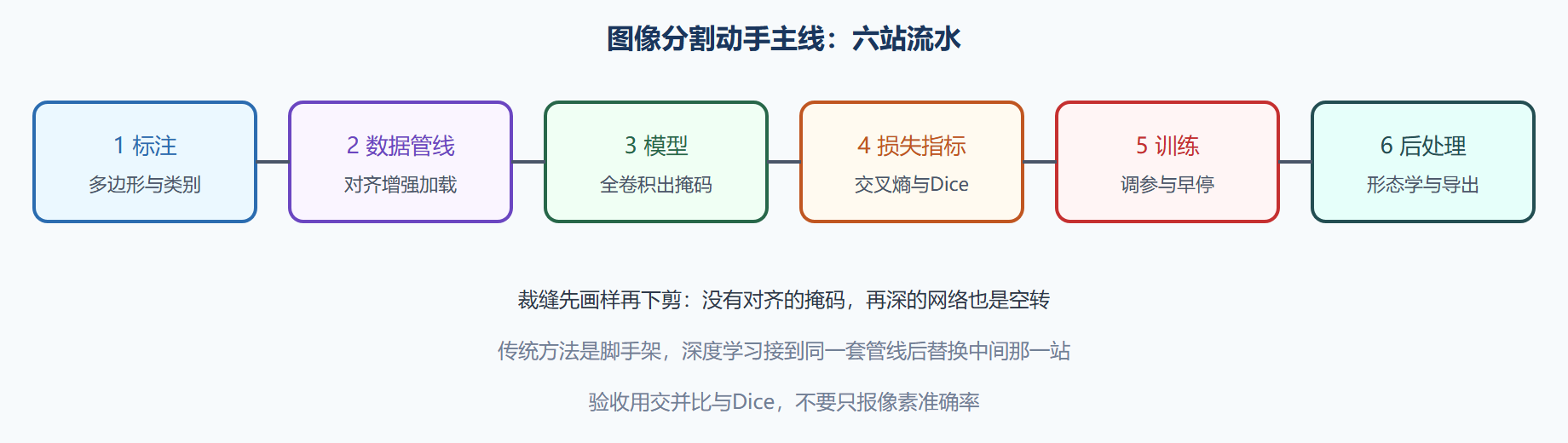

4. 图像分割实战

4.1 使用 Python 和 OpenCV 实现阈值分割

import cv2
# 读取图像
img = cv2.imread('image.jpg', cv2.IMREAD_GRAYSCALE)
# 全局阈值分割
ret, thresh1 = cv2.threshold(img, 127, 255, cv2.THRESH_BINARY)
# 自适应阈值分割
thresh2 = cv2.adaptiveThreshold(img, 255, cv2.ADAPTIVE_THRESH_MEAN_C, cv2.THRESH_BINARY, 11, 2)
# Otsu 阈值分割
ret, thresh3 = cv2.threshold(img, 0, 255, cv2.THRESH_BINARY + cv2.THRESH_OTSU)
# 显示结果
cv2.imshow('Original Image', img)
cv2.imshow('Global Thresholding', thresh1)
cv2.imshow('Adaptive Thresholding', thresh2)
cv2.imshow('Otsu Thresholding', thresh3)
cv2.waitKey(0)
cv2.destroyAllWindows()
​

4.2 使用 Python 和 scikit-image 实现 K-Means 聚类分割

import cv2
from sklearn.cluster import KMeans
import numpy as np
# 读取图像
img = cv2.imread('image.jpg')
img = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)
# 将图像转换为二维数组
pixels = img.reshape((-1, 3))
# K-Means 聚类
kmeans = KMeans(n_clusters=3, random_state=0, n_init = 'auto') # Setting n_init explicitly to suppress warning.
kmeans.fit(pixels)
# 获取聚类标签
labels = kmeans.labels_
# 将聚类标签转换为图像
segmented_img = labels.reshape(img.shape[:2])
# 显示结果
cv2.imshow('Original Image', cv2.cvtColor(img, cv2.COLOR_RGB2BGR))
cv2.imshow('Segmented Image', segmented_img.astype(np.uint8)*80) #Scale for visualization
cv2.waitKey(0)
cv2.destroyAllWindows()
​

4.3 使用 Python 和 PyTorch 实现 U-Net 图像分割 (示例代码片段)

由于完整的 U-Net 实现代码较长，这里提供一个简化的示例代码片段，展示如何使用 PyTorch 构建和训练 U-Net 模型：

import torch
import torch.nn as nn
import torch.optim as optim
# 定义 U-Net 模型 (简化版)
class UNet(nn.Module):
    def __init__(self):
        super(UNet, self).__init__()
        self.conv1 = nn.Conv2d(3, 64, kernel_size=3, padding=1)
        self.conv2 = nn.Conv2d(64, 1, kernel_size=3, padding=1) # Output 1 channel (segmentation map)
    def forward(self, x):
        x = torch.relu(self.conv1(x))
        x = torch.sigmoid(self.conv2(x)) # Sigmoid for binary segmentation
        return x
# 创建模型实例
model = UNet()
# 定义损失函数和优化器
criterion = nn.BCELoss() # Binary Cross Entropy Loss for binary segmentation
optimizer = optim.Adam(model.parameters(), lr=0.001)
# 训练模型 (示例)
# 假设 train_loader 是一个 PyTorch DataLoader，用于加载训练数据
# 每个 batch 包含图像和对应的分割标签
# for images, labels in train_loader:
#     optimizer.zero_grad()
#     outputs = model(images)
#     loss = criterion(outputs, labels)
#     loss.backward()
#     optimizer.step()
#     print(f'Loss: {loss.item()}')
​

注意: 这只是一个简化的 U-Net 示例，实际应用中需要更复杂的网络结构、数据预处理、训练策略等。

5. 总结与展望

图像分割技术是计算机视觉领域的重要组成部分。本文介绍了图像分割的基本概念、类型、评价指标，以及经典的图像分割方法和基于深度学习的图像分割方法。最后，提供了一些图像分割的实战示例。

未来，图像分割技术将朝着以下方向发展：

• 更高的精度和效率: 利用更先进的深度学习模型和算法，提高分割的精度和效率。

• 更强的鲁棒性: 提高图像分割算法对光照、噪声、遮挡等因素的鲁棒性。

• 更广泛的应用: 将图像分割技术应用于更多的领域，例如智能制造、智慧城市等。

• 自监督学习和弱监督学习: 减少对标注数据的依赖，降低图像分割的成本。
