3.1 射频前端与天线设计

3.1 射频前端与天线设计

本节摘要：物理层最硬的一笔账在射频与天线：发射外风要线性、别失真；接收噪声系数越低、灵敏度越好；天线增益则直接在链路预算上给路径损耗对冲。本节把噪声系数、发射线性、天线三大件逐一展开，落到"多赚少亏"这两句账上。

承接 2.4 的主表，本节要回答"主表上发射功率、天线增益、接收灵敏度这几行到底由谁说了算"。它们的硬件出处，正是射频前端与天线。

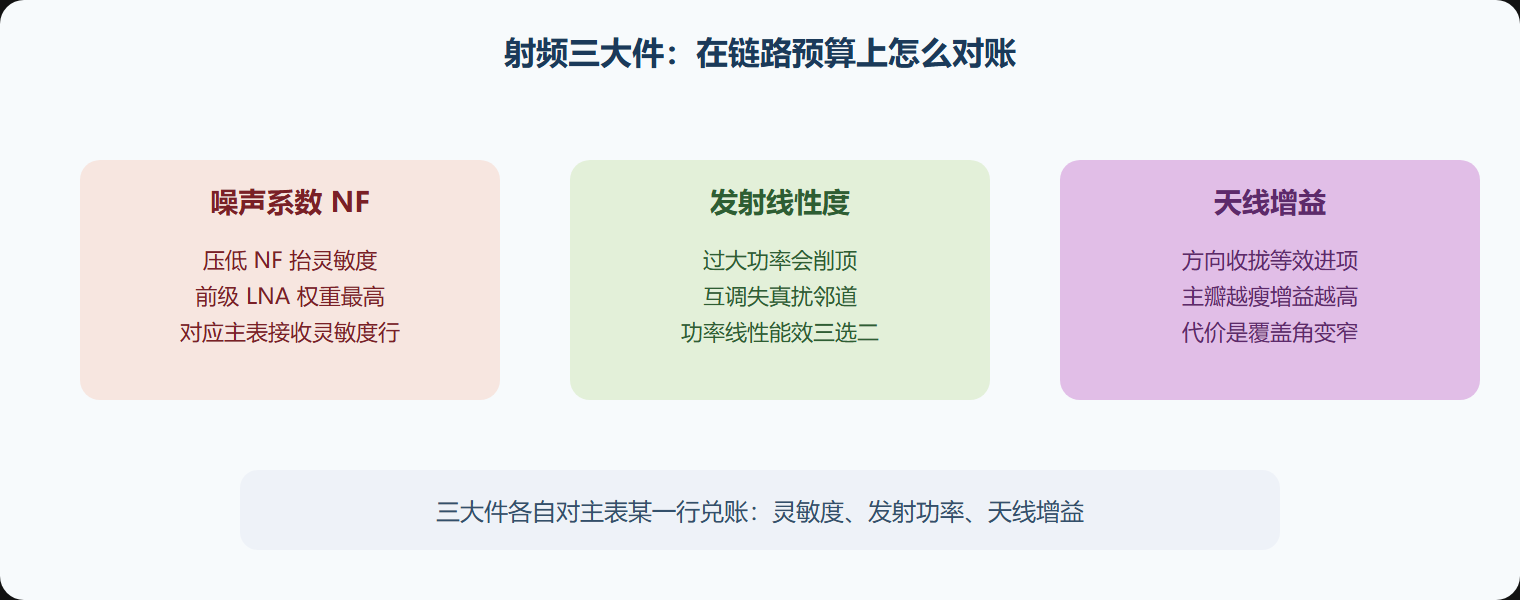

先把射频和天线的三行账，钉在第 2.4 的主表上

主表（2.4）上有几行，正是射频前端与天线这一层说了算的。先把三笔账钉死，本节的每一段都在给这三行填实：

这张表的读法是个"三件套"心法：发射端靠线性守住功率上限，接收端靠低噪声守住灵敏度下限，天线则靠方向性在两者之间挪增益。三者互相牵制——你想多赚发射功率，就有线性失真与功耗在上头；你想靠天线白捡增益，就有覆盖角听得进去。物理层的"硬赚钱"，大半就集中在这三行的此消彼长上。

顺着这个三件套，你已经能回答很多"多赚少亏"的判断题：为什么不能一味加功率（线性顶不住）；为什么第一级 LNA 贵得值（前级 NF 权重最高）；为什么"天线越高增益越大"未必真（换的是仰角与覆盖。实战里那句"抬高天线"往往不是在赚增益，而是在换覆盖角与减小地形遮挡）。本节后面三段，就是把这三行账逐一算清楚的过程。

学习目标

• 说清噪声系数越低越好、为什么它直接压到接收灵敏度上。
• 讲明发射功率为何不能无限加，线性度失真会反过来坏事。
• 用天线增益与仰角波束的关系，判断"抬高天线真的能多赚钱吗"。

噪声系数：接收眼的视力

接收机第一使命是"看得清"。任何器件都会把额外噪声掺进信号，把本来清晰的信噪比拖下去。噪声系数（NF）就是量这种劣化的尺子：NF 越高，收端信噪比越差，相当于视力越差。工程上一句话：噪声系数直接落在第 2.4 章主表的接收灵敏度上。 把 NF 压低 2 dB，灵敏度就抬 2 dB，链路余量立刻多做 2 dB——这往往是账上性价比最高的一笔。

常见的还有一句经验：前级噪声系数对整个链路的拖累最大。所谓"第一级 LNA 够好，后面多烂都补不回来"——反映的是噪声级联里前级权重最高的规律。

发射线性：别让"加大功率"反噬

想链上多赚，第一反应是加大发射功率。可前提是功放要足够线性。一旦功率冲到饱和区，信号被削顶，就会产生互调失真，把带外能量撒得别人家一片噪声。这时你加大功率，邻道干扰跟着涨，反而把全系统的账搅浑。所以发射端的设计往往是"功率、线性、能效"三者互相掰手腕——想要多少线性就要搭多少功耗与贵料。

天线增益：看似白送、实有方向的进项

天线增益是怎么来的？不是放大，而是"把能量往某个方向收拢"。方向性越强、主瓣越瘦，某个方向上的等效增益越高。这在链路预算账上是实打实的正项——一个 17 dBi 的定向天线，等于帮你免交了 17 dB 的路径损耗。

代价是视野变窄：增益越高、覆盖扇区越小、对指向和安装越娇气。判断题常在这里设陷阱——盲设想"天线增益无限加"，却忘了它拿覆盖角换的。

一次可运行的噪声级联实验

用一段脚本验证"前级决定了后级有多不重要"：

# 噪声级联近似: 总NF约等于前级NF，若前级增益足够
def cascade_nf(nf1_gain_db, nf2_db, gain1_db):
    # 用噪声系数与增益dB近似
    import math
    F1 = 10**(nf1_gain_db/10); G1 = 10**(gain1_db/10); F2 = 10**(nf2_db/10)
    Ftot = F1 + (F2-1)/G1
    return 10*math.log10(Ftot)

print("前级NF小、增益大时, 后级几乎不拖后腿:")
print(f"  两级NF总合: {cascade_nf(1.5, 8, 20):.2f} dB  (仍趋近前级1.5)")
print(f"  若前级NF差: {cascade_nf(5.0, 8, 20):.2f} dB  (整体被拖到5附近)")
​

输出清晰地展示：一个好的第一级 LNA 把后级噪声几乎"洗掉"，一个差的前级则把整机拖下水。这就是为何射频工程师反复强调第一级器件的质量。

往下盘一笔"顺藤摸瓜"的账，你会更懂为什么射频这层最值得抠细节：同样是往主表上多挤 2 dB 余量，走在接收端做，可能是调低第一级 LNA 的噪声系数、换一枚稍贵的低噪声运放；走在发射端做，则是功放回退一点非线性、多喂一截功耗。两者花的气力完全不同——接收入的常是最省的一笔，因为只要前级噪声下来，整条链路的灵敏度整体抬升，等于为主表上几乎每一行都松了一分。这也是"先抠接收、后抠发射"这句射频铁律背后的账本逻辑。

还有一个常被低估的现实：射频器件的性能往往要"真金白银"买出来，而这笔钱会一路滚进第 5.3 章那本"每比特成本"的账里。一枚更安静的低噪放、一块线性更好的功放、一组方向性更强的天线阵，单件都不便宜，可它们替整条链路省下的那几 dB 余量，有时抵得上多建一个基站的投资。所以射频设计从不只是技术题，更是一道"花多少钱买多少余量"的经济账——真正的高手，能把"该花的钱花在刀刃上、能省的钱一刀不花"贯彻到每一件器件的选型上。带着这本经济账去读本节，你会发现射频层的一举一动，都与整本链路预算账的收支同频。

易踩的坑

常见坑：天线增益与信号"放大"混为一谈。它是方向性带来的集中，不是无中生有——提增益必收角度，偏方向设计与安装精度的账，网优在实操里没少吃教训。

本节要点回顾

• NF 直通灵敏度：压低噪声系数就是抬主表接收灵敏度，第一级最值钱。
• 线性度约束：加大功率受线性限制，失真会反噬邻道。
• 增益换角度：天线增益是方向性的兑换券，赚了方向亏了视野。
• 三笔进账：噪声、线性、增益各自对应主表一行，构成物理层最硬的账。
