3.2 MIMO 与波束赋形

3.2 MIMO 与波束赋形

本节摘要：单根天线把乘法做到了极限，多天线却能开出新维度。MIMO 加多馈多收在空间上"多赚"——空间复用抬吞吐、分集锻牢链路、波束赋形则把能量像聚光灯一样对准目标。本节把三种赚钱方式掰开，再落到大规模 MIMO 为什么是 5G 的心跳。

承接 3.1 的射频与天线"硬功"，本节在天线数量这个维度上做文章：不换硬件原理，只靠"多"与"方向"多赚钱，是物理层性价比极高的一笔。

天线从一根变一排，账上多出了哪一维

想搞懂 MIMO，先得想明白：人移不动香农公式这堵墙，但可以给公式里那个"信噪比"和"通道数"开出新维度。单天线时，你只能在一维上使劲——加功率、换频段、升调制。一旦天线从一根摆成一排、一列、一片，就等于在账本上新增了一根"空间"的坐标轴：好几条互不干扰的传输通道可以并行，能量还能朝特定方向拧成一束。

把这件事化成最朴素的画面：一根天线像一扇只能单向进出的门，排成阵列就变成一群可按需开合的天窗。你可以让多扇天窗同时搬不同的货（空间复用＝多得吞吐），让同一份货从几扇窗各发一遍（分集＝更稳），也可以让天窗朝同一目标齐刷刷调方向，形成聚光（波束赋形＝又准又省）。三条路互不冲突，甚至可以叠加着赚。

这三条路对应的大致"赚钱心理"可以这样记：想要速率往上冲就找空间复用，想要链路别老断就找分集，想要同一份能量更省钱更少扰邻就找波束赋形。而 MIMO 家族真正迷人的地方在于它能同时吃这三路红利——这也是它为什么能在 4G 站稳、到 5G 直接变成大规模 MIMO 的原因。读懂三根轴上的取舍，再看 128 根天线的大规模 MIMO，就只是数量放大后的同一套逻辑。

学习目标

• 区分空间复用、分集、波束赋形三种获利方式及其适用场景。
• 解释为什么多天线越多、波束越细、干扰越小、能效越省。
• 说出大规模 MIMO 抬吞吐与能效的双重机理。

一根天线乘法，多根天线加维度

单天线系统，容量上限被第 1.2 章那条香农公式锁死，再怎么加功率也跳不高。MIMO 的思路是另辟一条路：发端多根、收端多根，让信号在"空间维度"上多出几条互不干扰的传输通道。

多出的天线怎么换成钱，有三条路：

• 空间复用：同频同时传多路独立数据流，吞吐直接按通道数翻倍。这是"越多越快"的出处，要求信道能被掰开成多路（散射足够丰富）。
• 分集：同一信息在多根天线上发多份，哪份好收哪份，换的是"稳"——把衰落抹平、把误码率压下去。这是"越多越稳"的出处。
• 波束赋形：调整各天线的相位，让能量朝目标方向叠加成一束聚光灯，既在覆盖方向猛赚增益，又对别的方向几乎不射。这是"越多越精、越省电"的出处。

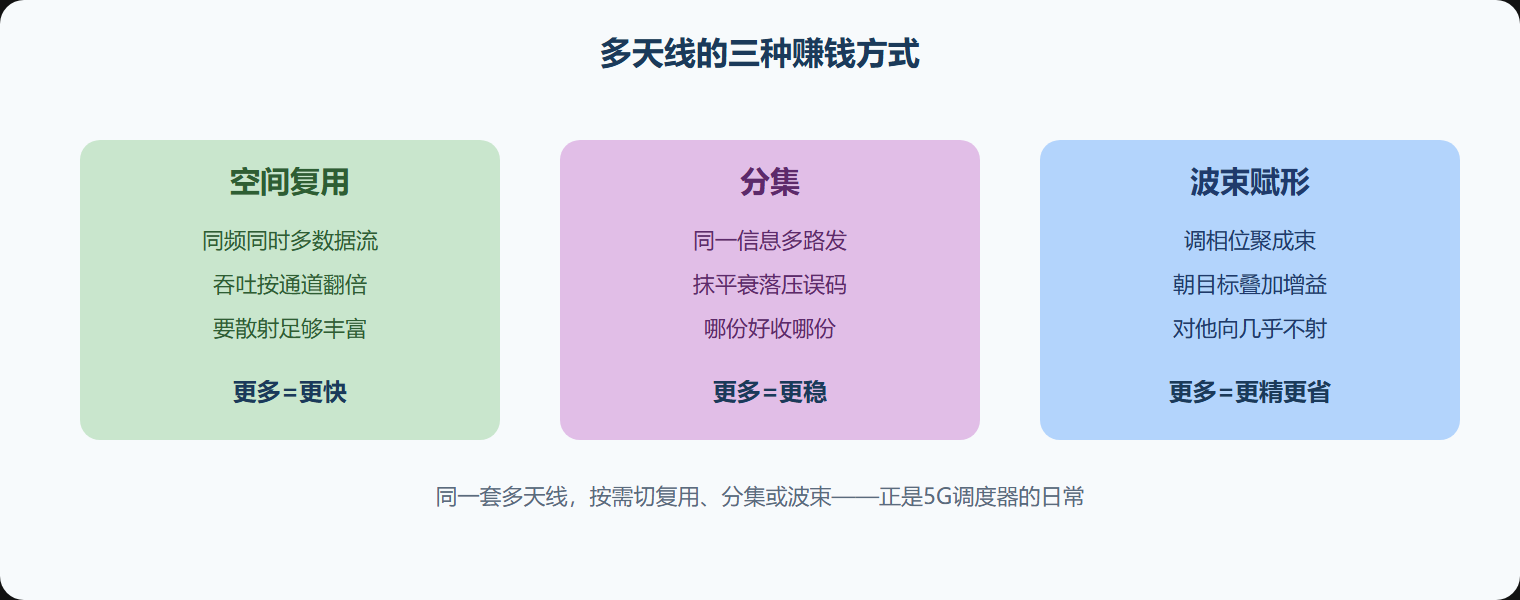

用一张图把三种获利摆开

三根天线怎么各赚各的，画出来一目了然：

大规模 MIMO：为什么非它不可

5G 把天线数量从个位数推到 64、128 甚至更多，就是"大规模 MIMO（Massive MIMO）"。它一石二鸟：

一是抬吞吐——通道一多，空间复用和区分多用户的本领都大涨；二是省能效——天线多了，波束能收得更窄更准，能量不再乱撒，打到目标身上的比例陡升，同等覆盖下总发射功耗反而降。这正好跟第 5 章要讲的绿色通信对上。

代价也不含糊：天线阵元一多，射频链路、基带处理、信道估计的算力和功耗跟着涨。所以"大规模"是增益与复杂度的加码对赌，设计者要掂量值不值。

一次群体直觉的验证

用一段简单脚本模拟"天线越多、波束越准"的分工效果：

# 用天线数估算波束能被压到多窄(反比于阵列尺度), 体现省能效
def beam_narrowness(n_ant):
    return round(100 / n_ant, 1)  # 相对主瓣宽度的量

for n in [1, 8, 32, 64, 128]:
    print(f"{n:>3} 根天线 => 相对主瓣宽度约 {beam_narrowness(n):5.1f}% (越窄越省)"
          )
​

输出单调变窄：天线越多，主瓣越瘦，能量越聚焦。这句话正是大规模 MIMO 能效双赢的由来，也预埋了第 5.2 节绿色通信的桥。

把 MIMO 放回第 2.4 章的主表再念一遍，你会发现它开的是一笔"凭空多出来的新科目"。单天线时代，你能支配的只有发射功率、天线增益、调制阶数这几行——全部仰仗同一根天线在物理上能做得多好。多天线把局面变了：它不仅在同一根轴上多赚，更在主表上新增了一根"空间并行"的维度。空间复用不动声色地多开几条平行的吞吐通道，分集则把"可靠性"这个脚注直接写进主表——同一份能量，不再赌在一条链上，而是分散在互为备份的几条上。

这段"多出一条坐标轴"的直觉，会一直陪伴到第 6 章：无论是 IoT 里上百万台的接入，还是 6G 里更高频的波束成形，本质上都是想方设法在空间这根新轴上再多榨一点。看懂 MIMO 开的这扇门，你就明白了为什么天线数量从单根到成百上千，会成为这些年物理层最值钱的一笔投资。

落到实际部署，多天线最常见的提醒是"别只看数量，还要看散射"：空间复用之所以能多开几路并行，前提是信道里散射足够丰富、能把几路信号掰得开；在开阔少遮挡的农村乡道，路径又直又干净，多天线能开的并行路数反而不如高楼林立的街区间那样多。换句话说，多天线赚到的这一维，与信道本身的"脾气"强绑定——在散射好的地方 MIMO 大展拳脚，在信道太"直"的地方就没了用武之地。看懂这层"收益取决于环境"，你在设计一个具体站点的多天线方案时，就不会盲目堆天线，而会先掂量给它的场景到底喂不喂得起这一维的进项。

易踩的坑

常见坑：把波束赋形当成"固定一根指路的灯"。实际它要根据信道状态动态算相位，这是个随用户移动、环境变化而时刻更新的活，解算延迟高了反而帮倒忙——也是 6.2 章 AI 想插手的地方。

本节要点回顾

• 空间复用：多送几路数据，吞吐翻倍，要散射成路。
• 分集：多备份换取平稳链路、更低误码。
• 波束赋形：聚能定向，增益与省电兼得，他向几乎不射。
• 大规模 MIMO：吞吐与能效双赢，代价是复杂度与算力。
• 动态更新：波束要跟信道跑，慢半拍就白费。
