3.3 信道编码与交织

3.3 信道编码与交织

本节摘要：噪声是物理层的常客，而编码是它最讲究的对手——不是把错误藏起来，而是在发送时多带一点冗余、在收端据此把错揪出来。本节讲清码率、纠错与编码增益，再看交织怎么把"成片的错"打散成"零星的错"，让纠错忙得过来。

承接 1.2 的信息论，本节把它那条"加冗余保值"的思路烧成实物：信道编码把可靠通信做到接近香农极限，交织再把信道的"坏脾气"喂给编码器之前先理顺脾气。

没学过编码之前，先想明白这笔"冗余钱"为什么值得花

面临噪声，最省心的直觉是"多加功率硬推"。但第 1.2 章那条香农公式已经划了条底线，再看增大功率还有个更现实的坎——功率贵、线性顶不住、别人还被你干扰。于是信道编码选了另一条几乎白赚的路：在发送总量里多掺一点"多余的注释"，收端靠这些注释把噪声咬坏的比特猜回来。

这笔钱花得值不值，看两个数。成本的数叫码率（1 码率＝有效数据占发送总量的比例，越低越"费"）；收益的数叫编码增益（同一误码率下，编码把所需信噪比压低多少 dB）。给你一组直觉：面向一组典型的强编码，往往用百分之二三十的速率代价，就换来好几个 dB 的信噪比进项——而那几个 dB，换成功率是要成倍砸钱的，甚至砸不进去。所以编码是物理层账本上"用小钱换大信噪比"的典型，几乎每个正经系统都绕不开它。

更妙的是它还顺着一个理论方向走到头：卷积码、Turbo 码一路逼近香农极限，LDPC 与 Polar 码在新一代里担纲主力。你想的"怎么在有限信噪比下多抠出可靠性"，正是这条编码演进史要回答的同一道题。带着"小钱换信噪比"的直觉进本节，后面那些码名和交织，都是在讲这套换法的不同手艺怎么练。

学习目标

• 用码率与编码增益解释"多带冗余为何能多赚信噪比"。
• 说出 Turbo、LDPC、Polar 码的代际脉络与今天的主流。
• 解释交织为什么重要：错要散着来，纠错才救得动。

多带一点冗余，换一大步可靠

噪声总能把比特搅错。信道编码的思路是"发送时多写几句冗余，收端据此对个暗号"——一旦哪几位出差错，接收端能根据冗余把正确的猜回来。这就叫纠错。

代价是明摆着的：同样的信息要占更多的符号去发，有效速率打折，这就是码率（1 码率 = 有效数据占发送总量的比例）。可我划算在：投入一点码率，能换来一大截信噪比下限。 所谓编码增益，就是"在达到同样误码率的条件下，编码后所需信噪比比不编码低多少 dB"。这一进项，恰好补在 2.4 主表的可靠性科目上，是物理层账里最甜美的一笔。

编码的演进史就是一部逼近香农极限的接力：卷积码 → Turbo 码把逼近极限变成现实 → LDPC 码以高并行和低复杂度成为 4G/5G 数据信道主力 → Polar 码又在 5G 的信道控制信道拿到席位。今天你手机里几乎每比特用户数据，都由 LDPC 或 Polar 兜底。

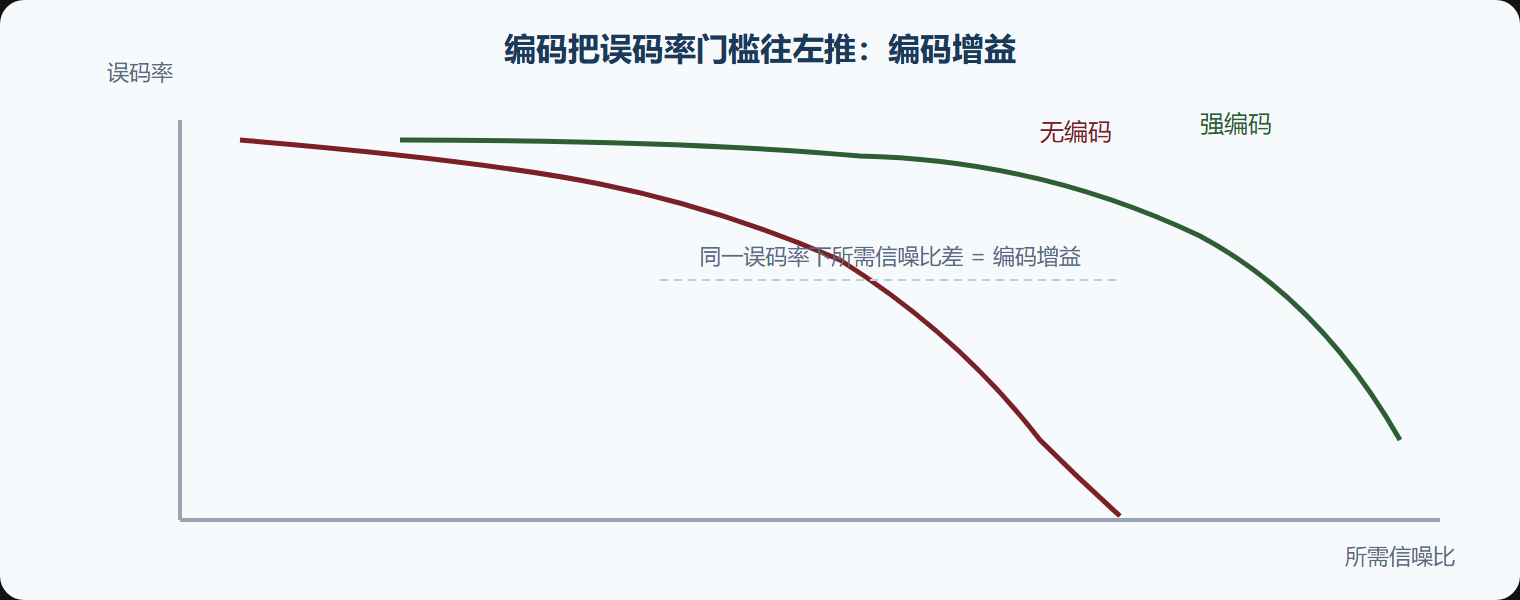

用一条增益曲线讲清"值不值"

编码增益的大小，画在误码率对信噪比的曲线上最直观——差的编码曲线陡一点就塌，好编码把相同误码率的门槛往左推好几个 dB。

读图的方法：在图上框住"你要的那档误码率"，看无编码曲线对应到多大的信噪比、强编码曲线对应到多小——两者之差，就是这套编码的白拿进项。差得越多，越省钱。

交织：别让错误"抱团"

只有编码还不够。无线信道的衰落常是"一阵一阵"的：要么好一阵，要么坏一阵。坏时间来临时，比特是成串错的，远超单比特纠错的本事。交织就是那根"打散的签筒"——发送前把顺序打乱，接收后再归位，让本来连续的成串错被拆成散落在各处的零星错。零星错再多，编码器也能逐个收拾；成串错再少，编码器也未必咬得动。

一句话：交织的作用是"把信道变老实一点"，让编码器想救也救得到。

一段可运行的码率直觉

用一段脚本看码率与冗余的拉扯：

# 码率=有效数据/发送总量; 码率越低冗余越多、纠错越强但速率越伤
def rate_tradeoff(k, n):
    code_rate = k / n          # k有效比特, n发送比特
    redundancy = n - k
    return code_rate, redundancy

for k, n in [(1,1),(3,4),(1,2),(1,3)]:
    r, red = rate_tradeoff(k, n)
    print(f"码率 {r:.2f} | 冗余占比 {red/n:.0%} | 速率牺牲 {1-r:.0%}")
​

看出规律：码率从 1 降到 0.33，冗余占比从 0 升到 2/3，换来的是更强纠错，代价是有效速率被砍到三分之二以外的可怜一半。工程上的艺术就在这——挑一个正好够保住可靠性、又不至于把吞吐砍太狠的码率。

还可以从"位置"上再给编码记一功：编码增益之所以敢进主表去补第 2.4 章的可靠性科目，是因为它几乎不碰物理资源的存量——不需要你多挖一段频谱、多立一根天线、多烧一份功率，它只在你已经发出的那部分比特里做文章，用"多写几笔注释"换回一截更可靠的信噪比门槛。这跟第 3.1 章"加天线换增益、加功率换余量"的路数很不一样：那几样都要真金白银地投入物理资源，而编码像是在同一份原料上做深加工。也正因如此，在系统预算吃紧、"加不动站、给不了功率"的角落，调整码率往往是最后还能压榨出一截可靠性余量的那张底牌。

再补一句关于"码率与 MCS 联动"的直觉：虽然本节讲的是编码，但它几乎从不单独上场——在第 3.4 章你会看到，调制阶数、编码码率、信道状态是捆绑在一张"调制与编码方案（MCS）表"里联动的。信道转好时，系统往高阶调制和低冗余编码那档走；信道恶化时，又一起退到低阶调制加高冗余的保命档。所以学编码不能只学"多带冗余"，还要看懂它如何与调制一起，构成物理层那台随信道见风使舵的换挡器。这也再次说明：编码、调制、交织这些看似独立的技能，落到实处都是同一本链路预算账在不同科目上的合力。

易踩的坑

常见坑：把交织当成纠错的一部分，或者反过来以为编码能扛住成串错。分工其实清晰：编码对付凌散的错，交织把成串的错打散成凌散的错。缺了交织，再强的编码在深衰落面前也白搭。

本节要点回顾

• 编码增益：同误码率下，编码把所需信噪比往左推的 dB 数，直接进 2.4 主表可靠性科目。
• 码率取舍：冗余越多越抗错，码率越低有效速率越伤。
• 代际脉络：卷积 → Turbo → LDPC → Polar，一路逼近香农极限。
• 交织分工：把成串错打散成零星错，让编码器救得动。
• 设计调优：挑"刚好够稳又不太伤速"的码率，是 3.4 节自适应体系的搭档。
