1.3 自动驾驶感知系统概览

1.3 自动驾驶感知系统概览

本节摘要：感知系统是自动驾驶的眼睛和耳朵。本节概览感知系统的组成、数据流和典型架构——建立全局图景。

你能学到什么

阅读完本节，你应当能够：

1. 描述感知系统组成
2. 理解感知数据流
3. 知道典型感知架构

概念脉络

感知系统组成

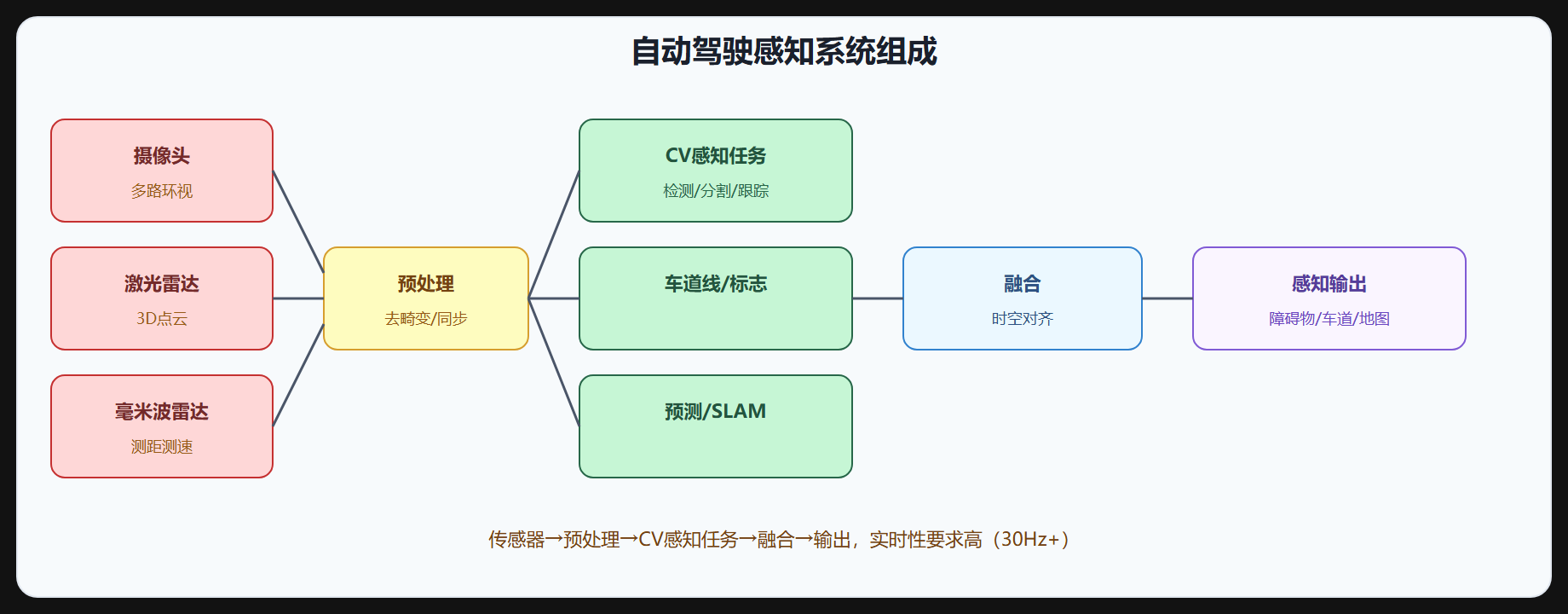

图 1-3 感知系统组成

感知系统四部分：

1. 传感器：摄像头（多路环视）、激光雷达、毫米波雷达、IMU
2. 预处理：去畸变、时间同步、坐标对齐
3. CV 感知任务：检测、分割、跟踪、车道线、标志、预测、SLAM
4. 融合：多传感器时空对齐，输出统一环境模型

传感器配置

典型自动驾驶车传感器配置：

• 摄像头：6-12 路环视（前向多焦距）
• 激光雷达：1-5 个（车顶+侧向）
• 毫米波雷达：前向+角雷达
• IMU+GPS：定位
• 超声波：近距泊车

感知数据流

传感器原始数据 → 预处理（去畸变/同步）→ 各感知任务并行 → 融合 → 环境模型
​

实时性要求高：每帧 30Hz+（33ms 内），多任务并行在 GPU/NPU 上。

典型感知架构

端到端 vs 模块化

多数厂商用模块化（可解释、可调试），学术界探索端到端。

BEV（鸟瞰图）架构

现代感知趋势：多摄像头特征统一到 BEV（鸟瞰图）空间，在 BEV 做检测/分割，类似激光雷达视角。代表：BEVFormer、PETR。

感知输出

感知系统输出给决策规划：

• 障碍物列表：位置、类别、速度、跟踪 ID
• 可行驶区域：语义分割结果
• 车道线：参数化曲线
• 交通标志/信号灯：类别和状态
• 地图：局部高精地图（SLAM）
• 预测轨迹：他车未来路径

性能要求

⚠️ 实时性：感知每帧 33ms 内完成，否则决策控制跟不上。模型要轻量+硬件加速，不能只追求精度。

💡 关键直觉：感知系统=传感器→预处理→CV任务→融合→输出。多传感器配置（摄像头+激光雷达+雷达），实时性要求高（30Hz），模块化架构为主，BEV 是趋势。输出障碍物/车道线/标志/地图给决策。

核心回顾

• 四部分：传感器→预处理→CV 感知任务→融合→输出。
• 传感器配置：6-12 摄像头+激光雷达+毫米波雷达+IMU。
• 数据流：原始→预处理→并行任务→融合→环境模型，30Hz+。
• 架构：模块化（可解释，主流）vs 端到端（黑盒），BEV 是趋势。
• 输出：障碍物、可行驶区域、车道线、标志、地图、预测轨迹。
• 性能：延迟<33ms、高召回、全天候鲁棒、冗余。

第 1 章结束。下一章讲核心视觉任务。

时间同步与坐标变换

多传感器融合的第一步是时间同步。摄像头 30Hz 出帧，激光雷达 10Hz 出点云，毫米波雷达 50Hz 出目标，三者的数据到达时刻并不同步。工程上通常以主传感器（一般是摄像头或激光雷达）的时间戳为基准，其他传感器按最邻近时间戳或插值方式对齐。若对齐误差超过几十毫秒，高速场景下的融合结果就会明显错位。

t=0ms    摄像头帧(C1)    LiDAR帧(L1)
t=33ms   摄像头帧(C2)
t=100ms                 LiDAR帧(L2)
对齐规则：以 C 帧时间为基准，取最邻近的 L 帧
C1->L1, C2->L1, C3->L2 ...
​

对齐之后是坐标变换。传感器坐标（相机坐标系、雷达极坐标系）要统一到车体坐标系：先做外参标定（传感器相对车体的旋转 R 和平移 t），再做时间对齐，最后统一到车体。这套变换矩阵的精度直接决定融合质量，外参标定是部署团队每年都要反复校验的环节——车辆在产线装配、长期行驶颠簸后，外参都可能漂移。

感知运行时与算力分配

一套量产感知系统，车上有 6-12 路摄像头、1-5 个激光雷达，感知任务跑在多块计算芯片上。典型的做法是把任务按算力分成多个流水线：前向主感知（检测加分割加车道线）跑在主算力芯片（如 NVIDIA Orin），环视与泊车感知跑在低功耗芯片，预测规划在融合后的环境模型之上再跑。任务之间用固定帧率节拍调度，例如感知 30Hz、融合 10Hz、预测 10Hz、规划 10Hz。这种分级节拍是工程实践里很关键的设计——不是所有任务都要 30Hz，把算力给真正需要它的任务，是控制功耗和发热的现实约束。
