2.2 语义分割 (Semantic Segmentation)

2.2 语义分割 (Semantic Segmentation)

本节摘要：语义分割把图像每个像素分类，告诉车"哪里能开"。本节讲它在自动驾驶的核心应用——可行驶区域识别。

核心问题

阅读完本节，你应当能够：

1. 理解语义分割的作用
2. 知道可行驶区域识别
3. 了解代表模型

概念脉络

语义分割的作用

检测给框，分割给像素级精确边界。自动驾驶用语义分割识别：

• 可行驶区域：哪里是路能开
• 障碍物边界：精确轮廓
• 场景理解：道路、人行道、建筑、天空

可行驶区域识别

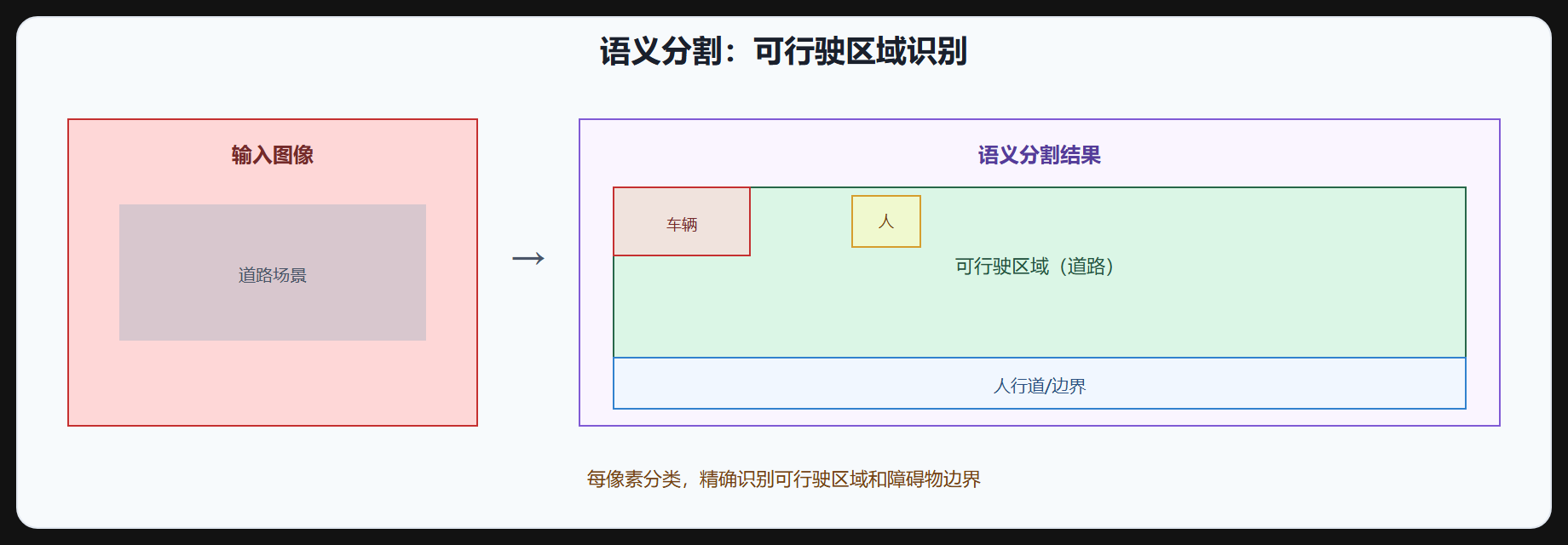

图 2-2 语义分割可行驶区域

可行驶区域识别是语义分割在自动驾驶的核心应用：告诉车哪里是路能开，哪里是人行道/障碍。比检测框更精确。

代表模型

自动驾驶要实时，用 BiSeNet、ENet 等轻量分割模型。

语义分割 vs 实例分割

语义分割把所有"车"标一类，实例分割区分"哪辆车是哪辆"。

自动驾驶的分割类别

• 道路：可行驶区域
• 人行道：不可行驶
• 车道线：分隔
• 车辆/行人：障碍
• 建筑/天空/植被：场景

挑战

• 实时性：分割计算量大，要轻量模型
• 边界精度：像素级边界要准
• 小目标：远处行人像素少
• 天气：雨雪影响

BEV 分割趋势

现代自动驾驶把多摄像头分割结果统一到 BEV 空间，得到俯视图可行驶区域，更直观用于规划。

⚠️ 分割计算量大：语义分割是密集预测，比检测重。自动驾驶用轻量模型（BiSeNet）+量化，或只在特定场景用分割。

💡 关键直觉：语义分割每像素分类，核心应用是可行驶区域识别（哪里能开）。比检测框精确。实时用轻量模型（BiSeNet/ENet）。与实例分割区别在不区分同类实例。BEV 分割是趋势。

本章回顾

• 作用：像素级分类，精确边界，可行驶区域识别。
• 可行驶区域：核心应用，告诉车哪里能开。
• 模型：FCN、U-Net、DeepLab（精度）、BiSeNet/ENet（实时）。
• vs 实例分割：语义不区分同类实例，实例区分。
• 类别：道路、人行道、车道线、车辆、行人、建筑、天空。
• 挑战：实时性、边界精度、小目标、天气。
• BEV 分割：多摄像头统一 BEV，俯视图可行驶区域。

下一节讲实例分割。

分割网络的设计主线：上下文与分辨率

语义分割要同时保住两样东西：空间分辨率（每个像素都要分类）和语义上下文（远处的车和近处的车都属于"车"）。全卷积 FCN 把分类网络最后的全连接层换成卷积层，第一次实现任意尺寸输入的分割，但连续下采样让输出分辨率变低、边缘粗糙。U-Net 的编码解码加跳跃连接，把浅层的细节特征与深层的语义特征拼接，解决了细节丢失。DeepLab 系列用空洞卷积在大幅增加参数的前提下扩大感受野——不做池化的情况下，空洞率 r=2 的 3×3 卷积等价于感受野 7×7 的普通卷积。

# 空洞卷积：扩大感受野而不损失分辨率
import torch.nn as nn
conv = nn.Conv2d(in_channels=256, out_channels=256,
                 kernel_size=3, dilation=2, padding=2)
# 感受野从 3x3 扩大到 7x7，参数不变
​

分割损失与类不均衡

自动驾驶分割的类别分布极度不均衡：道路、天空占大部分像素，行人、自行车、施工锥桶只占极少像素。直接用交叉熵训练，模型会倾向把所有像素判成高频类别。常用对策有三种：加权交叉熵（给少数类更高权重）、Dice 损失（直接优化区域重叠）、Lovasz-Softmax（优化 IoU 的凸松弛）。实际工程常组合使用，比如交叉熵与 Dice 各占一半。推理端，整图分割对显存要求高，量产方案常用缩小输入分辨率、裁剪局部感兴趣区、或只对检测框内的区域做精分割，来平衡质量与延迟。分割输出的后处理也很关键：模型输出的软概率图要经过 argmax 取类别、再用连通域分析和形态学操作把碎块合并、去掉孤立噪点，最后才能得到干净的掩码；可行驶区域的边界还会再做一次平滑，避免规划模块拿到锯齿状边界。
