2.4 3D目标检测与感知
2.4 3D目标检测与感知
本节摘要：2D 检测只给图像框，自动驾驶要知道目标在 3D 空间的位置。本节讲 3D 检测——从图像/点云预测 3D 框，自动驾驶的关键能力。
上手前先明确
阅读完本节，你应当能够：
- 理解 3D 检测的必要性
- 知道单目/双目/LiDAR 3D 检测
- 了解 BEV 检测趋势
概念脉络
为什么需要 3D 检测
2D 检测给图像框 (x,y,w,h)，但自动驾驶要知道目标在 3D 世界的位置（距离、3D 尺寸、朝向），才能规划避让。3D 检测输出 3D 框 (x,y,z,w,h,l,\theta)。
3D 检测的输入

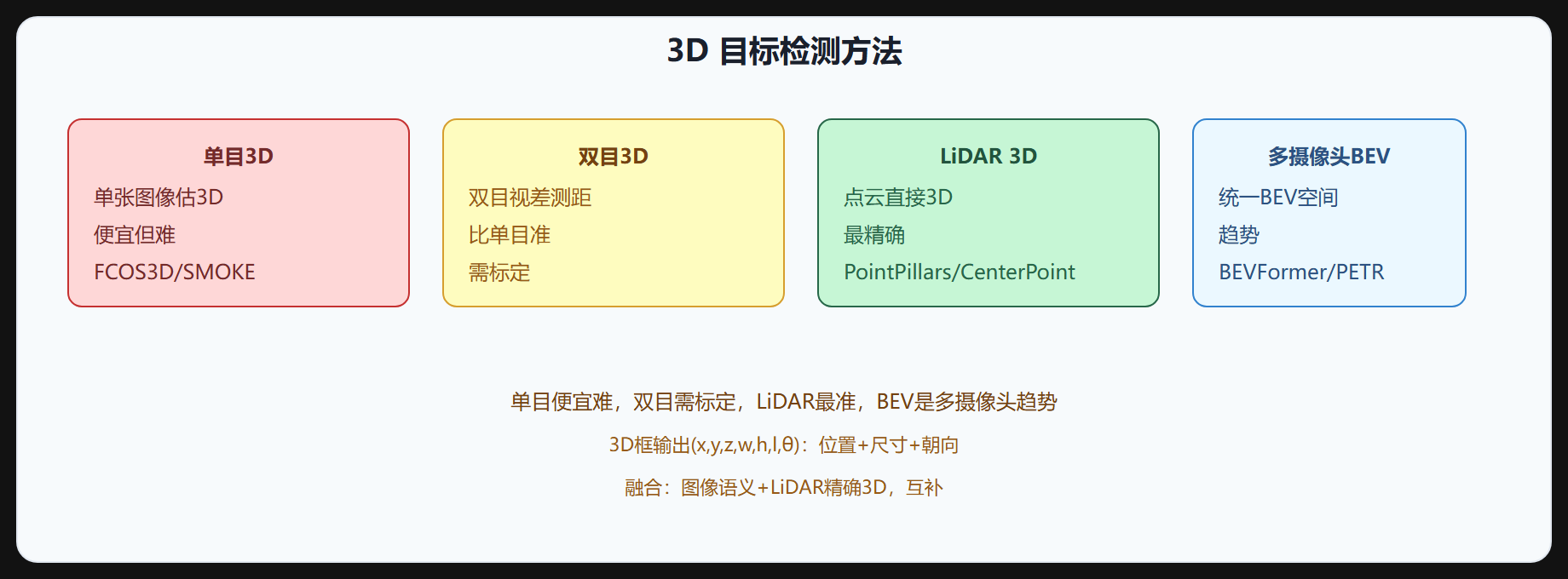

图 2-4 3D 检测方法
| 方法 | 输入 | 特点 |
|---|---|---|
| 单目 3D | 单张图像 | 便宜但难（需估计距离） |
| 双目 3D | 双目图像 | 视差测距，比单目准 |
| LiDAR 3D | 点云 | 最精确，但贵 |
| 多摄像头 BEV | 多图像 | 统一 BEV，趋势 |
单目 3D 检测
单目难（缺深度信息），靠网络学习几何先验估计距离：
- FCOS3D：anchor-free，预测 3D 框参数
- SMOKE：解耦 2D 投影和 3D 框
- MonoDETR：Transformer 单目 3D
单目 3D 精度有限，远距离误差大。
LiDAR 3D 检测
LiDAR 点云直接有 3D 信息，最精确：
- PointPillars：点云转伪图像，2D 检测
- CenterPoint：anchor-free，预测中心点
- VoxelNet：体素化 3D 卷积
LiDAR 3D 是高精度自动驾驶首选，但 LiDAR 贵。
BEV 检测（趋势）
现代趋势：多摄像头特征统一到 BEV（鸟瞰图）空间，在 BEV 做 3D 检测：
- BEVFormer：Transformer 采多视角特征到 BEV
- PETR：位置嵌入变换
- BEVDet：BEV 视角检测
BEV 让多摄像头像 LiDAR 一样在统一 3D 空间检测，纯视觉 3D 检测突破。
3D 框输出
3D 检测输出 3D 框：
- (x, y, z)：3D 中心位置
- (w, h, l)：尺寸（宽高长）
- \theta：朝向角
- 类别 + 置信度
融合 3D 检测
最佳方案是融合：图像提供语义（是什么），LiDAR 提供精确 3D（在哪），互补。
⚠️ 单目 3D 难：单张图像缺深度，靠学习估计距离，远距离误差大。高精度自动驾驶用 LiDAR 或 BEV 多摄像头。
💡 关键直觉：3D 检测输出 3D 框（位置+尺寸+朝向），自动驾驶必需。单目便宜难，LiDAR 精确贵，BEV 多摄像头是纯视觉趋势。最佳是融合（图像语义+LiDAR 3D）。
温故知新
- 必要性：2D 框不够，需 3D 框（位置+尺寸+朝向）规划避让。
- 方法：单目（便宜难）、双目（视差测距）、LiDAR（精确贵）、BEV 多摄像头（趋势）。
- 单目：FCOS3D/SMOKE/MonoDETR，靠几何先验估距，远距误差大。
- LiDAR：PointPillars/CenterPoint/VoxelNet，最精确。
- BEV：BEVFormer/PETR/BEVDet，多摄像头统一 BEV，纯视觉 3D 突破。
- 输出：(x,y,z,w,h,l,\theta) + 类别。
- 融合：图像语义 + LiDAR 3D 互补最佳。
下一节讲目标跟踪。
3D 框与 BEV 表示
3D 检测的输出是七自由度框（中心点 xyz、尺寸 whl、朝向角 theta），其中朝向角最容易出错——倒着行驶的车和正常行驶的车，2D 投影几乎一样，只有 3D 朝向能区分，而朝向误差会直接影响轨迹预测和避让规划。所以很多方案直接回归角度而不是尺寸，或者用分类加回归的混合方式（把角度离散成若干区间再回归残差）。
BEV（鸟瞰图）表示是当前的主流思路：把多摄像头特征通过空间变换投影到车体上方俯视视角，再在 BEV 特征上做检测和分割。BEV 的好处是把"多视角拼一个 3D 空间"这个问题统一了——规划模块本来就在 BEV 上工作，感知直接输出 BEV 结果可以免去坐标转换和视角不一致的麻烦。
前视图像 | 侧视图像 |--> 特征提取 -> 空间查询 -> BEV特征 -> 检测头 -> 3D框 后视图像 |
点云处理与稀疏性
激光雷达点云有两个工程难题：稀疏和不规则。扫描线间隔随着距离增大而变宽，远处的目标可能只有几十个点。PointPillars 把点云划分成竖直的柱体，每个柱体提特征后铺成伪图像，直接用 2D 检测网络处理，简单高效；CenterPoint 用中心点热图预测每个物体的中心，再回归 3D 框尺寸和朝向，免去锚框设计。评测 3D 检测时常用 NDS（NuScenes 综合评分），它把检测的 mAP、平移、尺寸、朝向、速度误差加权在一起，比只看 mAP 更接近真实驾驶需求。注意 3D 检测与 2D 检测的一个本质差异：2D 检测的目标是对齐的（图像就是真实投影），而 3D 检测需要预测观测不到的部分，比如被遮挡的侧面的精确长度。因此 3D 检测非常依赖先验——车辆的典型尺寸、静止目标的底面假设（假设目标立在地面上），这些先验极大地约束了解空间，也让数据驱动的模型能学得更稳。
再补一个关于评测的细节：3D 检测的 mAP 对距离敏感，远处目标的框只要角度偏一点，IoU 就会掉到阈值以下被判为误检。因此评估时要按距离分层看——近场（0-30 米）直接决定 AEB 等安全功能，中远场（30-60 米）影响巡航和变道，超远场（60 米以上）主要影响舒适性。量产团队往往给近场更高的权重，因为近场漏检的后果最严重。另外，朝向角误差在评测里常被单独统计，它对后续轨迹预测的影响远大于框的位置误差，是优化 3D 检测时最先要盯的指标。
