2.11 SLAM 与视觉定位
2.11 SLAM 与视觉定位
本节摘要：自动驾驶要知道"我在哪"。本节讲视觉 SLAM——边建图边定位，自动驾驶定位的核心技术之一。
阅读收获
阅读完本节，你应当能够：
- 理解 SLAM 的作用
- 知道视觉 SLAM 流程
- 了解在自动驾驶的应用
概念脉络
SLAM 是什么
SLAM（Simultaneous Localization and Mapping）= 同时定位与建图：在未知环境边建地图边定位自己。自动驾驶用它做局部定位和地图构建。
视觉 SLAM 流程

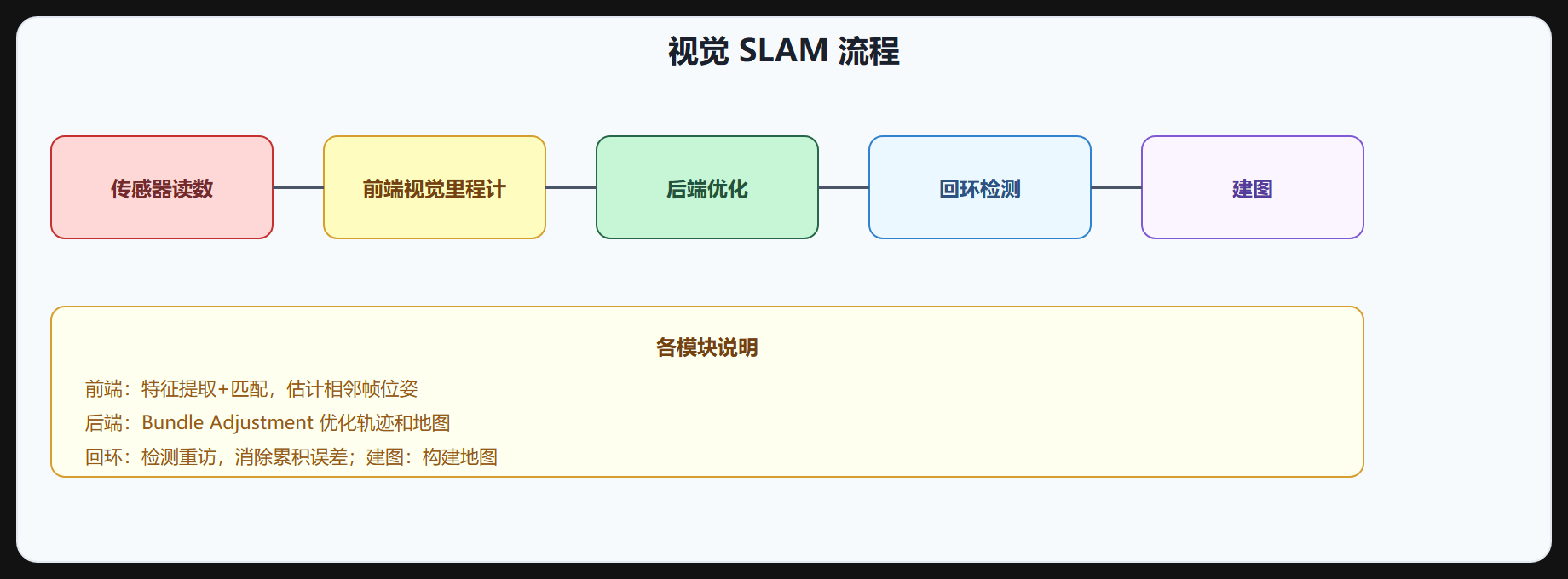

图 2-11 视觉 SLAM 流程
视觉 SLAM 四模块：
- 前端（视觉里程计）：特征提取+匹配，估计相邻帧位姿
- 后端（优化）：Bundle Adjustment 优化轨迹和地图
- 回环检测：检测重访，消除累积误差
- 建图：构建地图
代表 SLAM 系统
| 系统 | 特点 |
|---|---|
| ORB-SLAM | 特征点法，经典 |
| VINS-Mono/Fusion | 视觉+IMU 融合 |
| LSD-SLAM | 直接法 |
| DSO | 直接法稀疏 |
| KinectFusion | RGB-D |
自动驾驶常用 VINS（视觉+IMU）或 ORB-SLAM。
特征点法 vs 直接法
| 方法 | 特点 |
|---|---|
| 特征点法 | 提特征点匹配，ORB-SLAM |
| 直接法 | 用像素强度，LSD/DSO |
| 半直接法 | 结合，SVO |
特征点法稳定，直接法用全部信息但受光照影响。
视觉+IMU 融合
视觉 SLAM 常融合 IMU（VIO）：
- IMU 提供高频运动
- 视觉提供尺度
- 互补，快速运动时视觉失效，IMU 兜底
VINS-Mono/Fusion 是视觉+IMU SLAM 代表。
在自动驾驶的应用
- 高精定位：在高精地图上定位（视觉+地图匹配）
- 建图：构建局部高精地图
- GPS 失效场景：隧道、地下车库
- 冗余：GPS/RTK 的冗余
SLAM vs 高精地图定位
自动驾驶定位两种方式：
- SLAM：边走边建图定位（适合未知环境）
- 高精地图定位：预建地图，实时视觉匹配定位（已知环境）
实际自动驾驶多用高精地图定位（地图预建），SLAM 用于建图和 GPS 失效场景。
挑战
- 动态环境：移动物体干扰
- 快速运动：模糊，特征丢失
- 纹理弱：白墙等少特征
- 回环：大场景回环检测难
- 实时：30Hz+
⚠️ SLAM vs 高精地图：自动驾驶已知道路多用高精地图定位（地图预建），SLAM 用于建图和 GPS 失效（隧道）场景，不是主定位方式。
💡 关键直觉：SLAM 边建图边定位，四模块（前端里程计/后端优化/回环/建图）。视觉+IMU（VINS）互补。自动驾驶用高精地图定位为主，SLAM 用于建图和 GPS 失效。挑战动态环境/快速运动/纹理弱。
要点串联
- SLAM：同时定位与建图。
- 四模块：前端（视觉里程计）→后端（BA 优化）→回环检测→建图。
- 系统：ORB-SLAM（特征点）、VINS（视觉+IMU）、LSD/DSO（直接法）。
- 特征点 vs 直接法：特征点稳定，直接法用全部信息受光照影响。
- VIO：视觉+IMU 融合，互补，快速运动 IMU 兜底。
- 应用：高精定位、建图、GPS 失效（隧道）、冗余。
- vs 高精地图：已知环境用高精地图定位，SLAM 用于建图和失效场景。
- 挑战：动态环境、快速运动、纹理弱、回环、实时。
第 2 章结束。下一章讲传感器与数据。
从光流到位姿估计
视觉里程计的核心是从两帧图像估计相机运动。特征点法的流程：提取关键点（ORB 角点）→ 特征描述子匹配 → 用对极几何（本质矩阵）或 PnP 求解相对位姿 → RANSAC 剔除误匹配。直接法则不走特征匹配，而是最小化两帧之间像素光度误差，能利用所有像素信息，在纹理稀疏环境更稳，但对光照和相机参数敏感。半直接法（SVO）介于两者之间。工程上 ORB-SLAM 系列的特征点方案因鲁棒性和可复现性好，被用到最多。
关键帧1, 关键帧2 -> 特征提取与匹配(ORB) -> 本质矩阵/PnP 求相对位姿 -> RANSAC 剔误匹配 -> 局部 BA: 同时优化位姿与地图点 -> 回环候选: 词袋检索 -> 位姿图优化 -> 全局一致
回环检测与高精地图定位
长时间 SLAM 会累积漂移——转了一圈，估计的位置可能偏了几米。回环检测用词袋（BoW）把帧的视觉特征聚成词汇，当前帧在词袋里检索到已访问过的关键帧，就建立回环约束，在位姿图上做全局优化，把漂移拉回来。自动驾驶实际落地时，多数场景走"高精地图定位"路线：地图在建图阶段已经做好，运行时只用视觉（或视觉加激光）与地图匹配，算出精确位姿，计算量比实时 SLAM 小得多，精度也更稳定。SLAM 的价值体现在没有地图的地方——地下车库、隧道、园区新道路，这也是"记忆泊车"这类功能的底层支撑。选择特征点法还是直接法，还要考虑算力平台：特征提取和匹配在 GPU 与 DSP 上有成熟算子，直接法虽然有更多像素信息，但迭代优化对实时算力的要求更高。多数车规级方案最终是"视觉里程计加 IMU 预积分加词袋回环"的组合，兼顾精度、鲁棒性和可部署性。
