本节摘要：SfM 从一堆无序照片同时恢复相机位姿与稀疏三维结构。对极几何提供两视图的几何约束，增量式流水线"两张起家、逐张并入"，束调整以重投影误差为货币做全局平差。本节是经典成图路线的主干。
内业第一站：手里只有照片，没有深度。第一章说过单张照片的深度理论上已丢，但两台相机看同一场景，同名点在两张照片上的位置差（视差）携带深度信息——双目原理推广到 N 张无序照片，就是运动恢复结构。名字直译其义：同时恢复"运动"（相机位姿）与"结构"（场景三维点），与第五章 SLAM 是同一枚硬币的离线与在线两面。

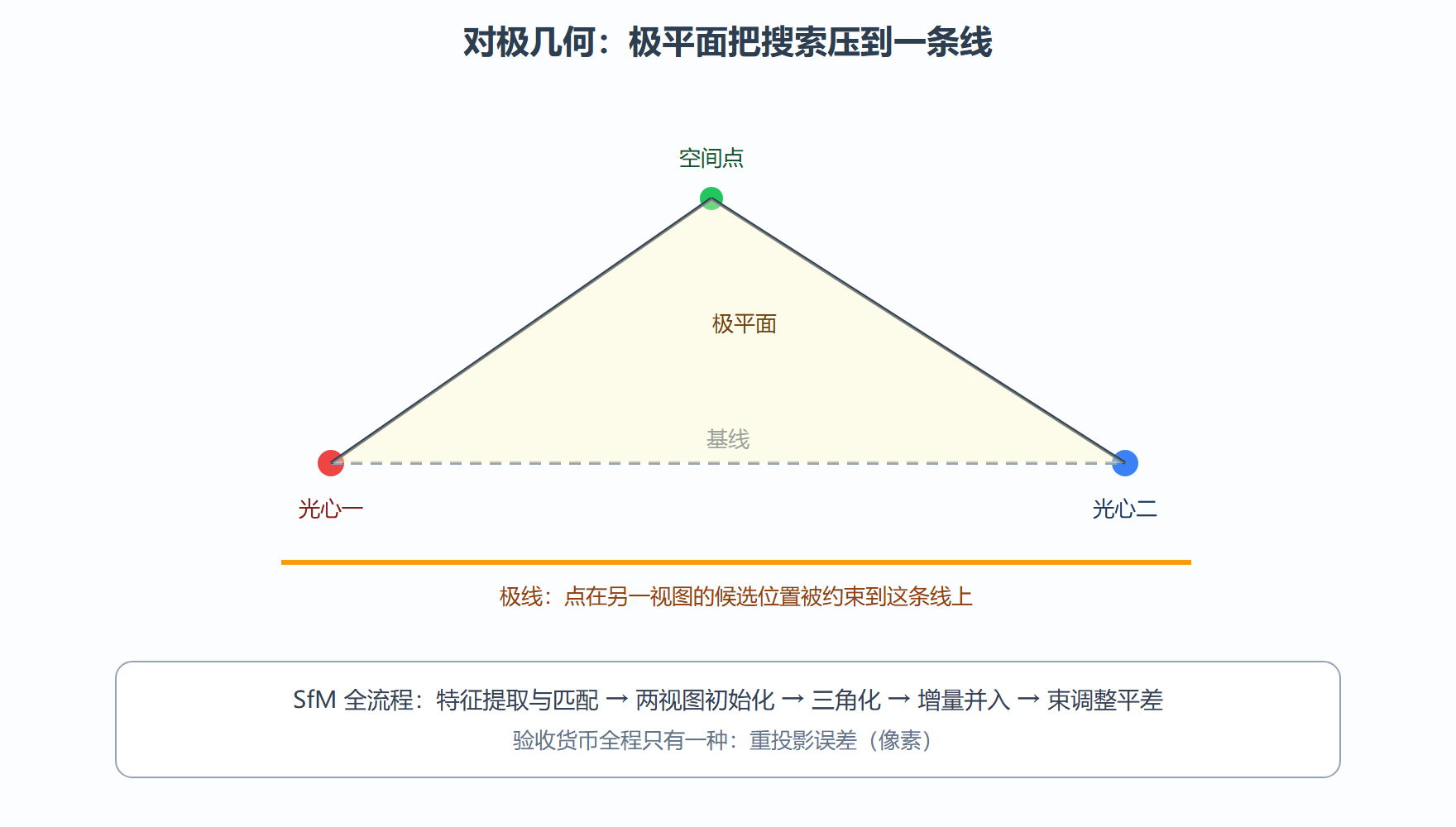

对极几何：两视图之间的交通规则
两个相机看同一个点，光心、像点、物点构成的平面叫极平面；它与两张像面的交线叫极线。核心约束：一张照片上的点，在另一张照片上必然落在对应的极线上——搜索范围从整个画面压缩到一条直线。本质矩阵（内参已知时）与基础矩阵（未知内参时）编码了这条规则，八点法用八对同名点线性解出。
增量式 SfM：两张起家，逐张并入
流水线五步：第一步特征提取与匹配（SIFT 类尺度不变特征，跨视角认出同名点）；第二步选一对基线宽、匹配多的照片做初始化，五点法解相对位姿；第三步三角化匹配点得到首批三维点；第四步逐张并入——新照片先由已有三维点投影定位（PnP 问题），再三角化新点，如此滚雪球；第五步束调整做全局平差。
束调整是全流程的灵魂：把所有相机位姿（每台十二或更多参数）与所有三维点放进同一个最小二乘，目标函数是重投影误差平方和——第一章的规范在百万参数规模上兑现。能解它靠两点：雅可比矩阵天然稀疏（每个残差只依赖一台相机与一个点），稀疏舒尔补求解器先把点变量消元、只解相机块。
# 用 Open3D 体验重建与位姿联合优化（接口式示例） import open3d as o3d # 官方示例数据：多视图照片已提取的特征与匹配 # 增量重建的核心调用（生产中通常用 COLMAP 等完整实现） camera = o3d.camera.PinholeCameraIntrinsic( o3d.camera.PinholeCameraIntrinsicParameters.PrimaryColorCamera) rgbd = [] # 逐帧 RGBD（此处以深度路线示意） # 束调整在 Open3D 中的对应物：RGBD 序列的位姿联合优化 volume = o3d.pipelines.integration.ScalableTSDFVolume( voxel_length=4.0 / 512, sdf_trunc=0.04) print('TSDF 体素边长: %.5f 米, 截断阈值: %.2f 米' % (4.0/512, 0.04)) # 输出: TSDF 体素边长: 0.00781 米, 截断阈值: 0.04 米
上面的体素边长与截断阈值这两个数字，是稠密化阶段（下节 TSDF）的关键参数，这里先留个锚点。SfM 的稀疏输出通常是几千到几十万个点，只够"骨架"，稠密化由 MVS（多视图立体）完成：逐像素深度估计再融合成稠密点云，下节展开其工程主干。
实战演练：估算一个重建的验收指标
背景：拿到一份 COLMAP 输出的重建报告（真实作业中的标准交付物之一），判定质量等级。操作：核对三项指标。
# 重建质量验收（数值来自一份 400 张街景照片的作业报告） n_cam, n_pts = 400, 487_000 mean_reproj, max_reproj = 0.42, 1.8 # 像素 track_median = 6 # 每点被多少张照片看到的中位数 print('平均重投影误差: %.2f px（合格线 0.5）' % mean_reproj) print('最大重投影误差: %.1f px（合格线 3.0）' % max_reproj) print('轨长中位数: %d（低于 3 的点建议剔除）' % track_median) # 输出: # 平均重投影误差: 0.42 px（合格线 0.5） # 最大重投影误差: 1.8 px（合格线 3.0） # 轨长中位数: 6（低于 3 的点建议剔除） sparse_density = n_pts / n_cam print('每相机锚点数: %d' % sparse_density) # 输出: 每相机锚点数: 1217
结果解读：平均重投影误差零点四二像素达标，但要看分布——若有百分之五的照片误差超一像素，多半是匹配污染或弱纹理平面，应剔除后重跑束调整；轨长中位数六意味着平均每个点被六张照片交叉验证，结构可信。变式：弱纹理墙面常出现"轨长为一"的悬浮点，成图前按轨长过滤是标准清理动作。
⚠️ 常见坑：照片拍得像"传送带"——绕物体一圈但相邻张几乎同视角。初始化 pair 的基线过窄，三角化深度误差按基线倒数放大，整份重建尺度发虚。拍摄纪律：相邻照片重叠六成以上、视角差保持在十度量级。
💡 关键直觉：SfM 与束调整的关系，如同放线与平差——先粗略把网铺开，再用全部观测一起 least squares 收紧每一个结点。
采集纪律清单
SfM 的失败八成在采集端，出发前对照这份清单过一遍能省掉整晚的算力：一，环绕拍摄相邻重叠六成以上，纯环绕不够时加顶部与底部补拍；二，视角变化靠移动位置而不是站在原地变焦，变焦会破坏内参一致性；三，避免玻璃、镜面与大面积空白墙面占画面主体，匹配点会成片消失；四，关闭自动对焦与自动曝光的剧烈跳变，锁定参数拍摄；五，运动模糊是大敌，室内弱光宁可升感光度也不要降快门。拍完当场抽两三对相邻照片看匹配点数量（几十秒的事），低于预期立即补拍——现场发现的采集缺陷是五分钟的代价，回家后才发现是五小时的代价。
本节要点回顾
- 对极约束把双视图匹配从二维搜索压到一维极线，本质矩阵是其代数形式；
- 增量式流程：两张初始化、三角化、逐张并入、束调整收官；
- 束调整是百万参数的稀疏最小二乘，重投影误差是唯一验收货币；
- 拍摄纪律决定重建上限：重叠度与视角差是采集端可控的两个旋钮；
- 稀疏骨架稠密化，交给下一节的 TSDF 融合。
有深度相机的话不必绕照片这条路。下一节看消费级扫描仪的内核：深度图融合成图。
