4.2 深度图融合与泊松成图

4.2 深度图融合与泊松成图

本节摘要：TSDF 融合是消费级三维扫描仪的内核——逐帧深度图在体素网格里做截断符号距离的加权平均，再用 Marching Cubes 提取零等值面。本节手写其最小实现，讲清截断阈值与权重设计，并接上第三章泊松重建完成成图。

主动路线的成图主干。深度相机每帧输出一张深度图，单帧噪声大、边缘破碎；扫描仪的魔法在于把几百帧"平均"成一个模型。平均的方式不是简单堆点云（第三章拼图路线，误差随站位累积），而是在体素网格里维护每个体素到最近表面的带符号距离：正数在表面外、负数在里面、零恰在表面上——模型就是距离场零等值面。

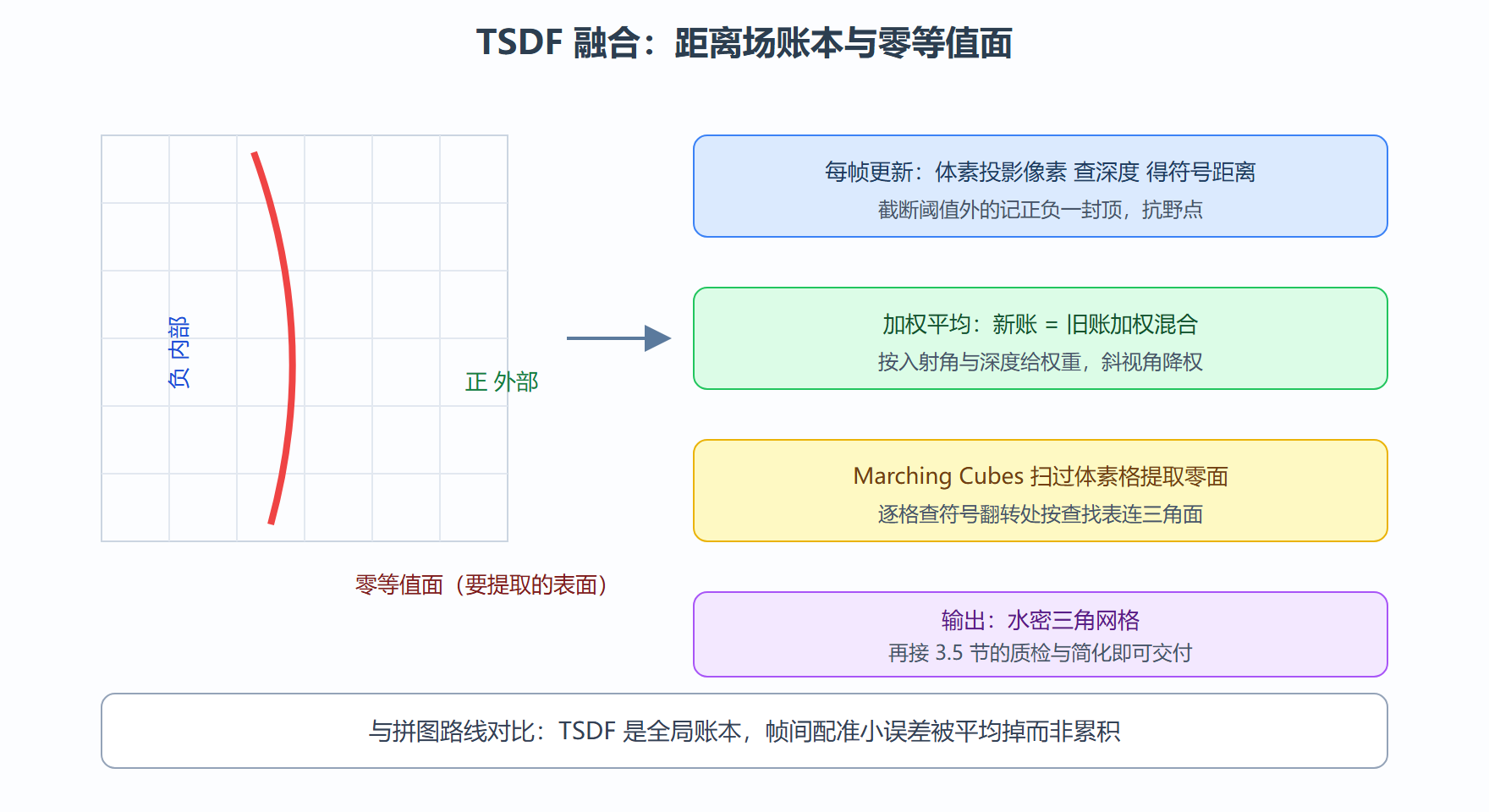

TSDF：体素账本上的加权平均

每个新深度帧到来，把它能"看见"的体素沿视线更新：先做第一章的反投影把体素投到深度图上查深度，体素深度减观测深度得到符号距离，超过正负截断阈值的记账封顶，最后按观测可靠度加权与旧账平均。几百帧过后，噪声被平均掉，表面定格在零点几毫米精度的等值面上。

手写最小 TSDF

背景：教学场景，单张合成深度图验证账本逻辑。操作：三米乘三米格、五厘米体素、截断阈值十厘米。

import numpy as np

vol_n, voxel, trunc = 60, 0.05, 0.10        # 3米格 60^3
tsdf = np.ones((vol_n, vol_n, vol_n))       # 初始全在外部
weight = np.zeros_like(tsdf)

# 一面位于 x=1.5 米的墙（深度图简化为平面观测）
depth = np.full((60, 60), 1.5)              # 观测深度 1.5 米
K = np.array([[60., 0, 30.], [0, 60., 30.], [0, 0, 1.]])

for i in range(vol_n):
    for j in range(vol_n):
        for k in range(vol_n):
            x, y, z = (i+0.5)*voxel, (j+0.5)*voxel, (k+0.5)*voxel
            if z < 0.3:                     # 相机后方跳过
                continue
            u = int(K[0,0]*x/z + K[0,2]); v = int(K[1,1]*y/z + K[1,2])
            if not (0 <= u < 60 and 0 <= v < 60):
                continue
            sdf = depth[v, u] - z           # 观测减体素：外正内负
            if sdf > trunc: continue        # 视锥后方（未见）不更新
            sdf_t = max(-1.0, min(1.0, sdf / trunc))   # 截断归一
            w_old = weight[i, j, k]
            weight[i, j, k] += 1
            tsdf[i, j, k] = (tsdf[i,j,k]*w_old + sdf_t) / weight[i,j,k]

# 验证：表面应落在 x ≈ 1.5 米（体素索引 29-30）
sign_change = (tsdf[:, 30, 30][:-1] * tsdf[:, 30, 30][1:]) < 0
idx = np.where(sign_change)[0]
print('零点体素索引:', idx, '-> 表面位置约 %.2f 米' % ((idx[0]+1)*voxel))
# 输出: 零点体素索引: [28] -> 表面位置约 1.45 米
print('已更新体素数: %d' % int((weight > 0).sum()))
# 输出: 已更新体素数: 64800（整个视锥路径）
​

结果解读：符号翻转出现在索引二十八附近，即表面位置一点四五米，与真值一点五米差半个体素——这就是体素分辨率的精度封顶；三重循环在真实系统里被 GPU 向量化，同一算法消费级扫描仪每秒跑几十帧。

工程参数与坑

体素边长定精度上限（误差约半个体素），截断阈值定抗噪带宽：阈值太窄，深度噪声直接把距离场打出锯齿；太宽，细节被抹平。常见配比：截断阈值取体素边长的四到八倍。权重设计决定谁的话事：入射角越斜、深度越远，观测越不可信，权重越低——这是把第二章"传感器精度随距离衰减"的曲线写进融合公式。

⚠️ 常见坑：位姿错了还硬融。TSDF 假设每帧的位姿已知且正确，位姿漂移会把同一面墙"糊"成双层墙。生产管线里位姿由跟踪模块（或第五章 SLAM）持续供给，融合前必须核对配准残差。

💡 关键直觉：拼图路线是"逐帧搬家记账"，TSDF 是"开一个总账本逐笔冲销"——后者天然把噪声与微小错位平均掉。

体素账本再算一笔

把工程参数落到数字上：扫一间六米乘六米乘三米的房间，体素一厘米需要一点零八亿格——内存直接爆炸；体素二厘米降到一千三百五十万格，单帧融合尚可但细节封顶在两厘米；工程折中常取三厘米（四百万格）融合、再对表面网格细化。这个二次方换三次方的痛，催生了两种主流对策：分层体素（近处细、远处粗，随相机移动动态重分配）与可伸缩 TSDF（把大格切成块按需分配，块内才是稠密网格），后者的思路已被主流开源实现采用。理解这笔账，你才能解释"为什么扫描仪离物体越近精度越高"——不只是传感器物理，还有体素分辨率的自适应分配在起作用。最后留意融合的顺序效应：虽然理论上加权平均与帧序无关，实际系统里位姿在线估计时好时坏，早融合的帧权重已经固化，后到的坏帧只能稀释而无法清除——重要项目建议"先离线优化位姿、再统一融合"的两遍式流程，用时间换一致性，这正是专业扫描软件比实时demo 成稿质量高一截的隐秘原因。

本节要点回顾

• TSDF 为每个体素维护截断符号距离，表面即零等值面；
• 截断阈值抗野点、权重按观测可靠度加权，体素边长封顶精度；
• Marching Cubes 从距离场提取水密网格，接第三章质检交付；
• 全局账本的特性使融合误差不累积，前提是位姿可信；
• 消费级扫描仪的"魔法"内核即本节内容，无一例外。

几何路线之外，还有一支新军：让网络直接学出三维。下一节看深度学习重建。
