本节摘要：XR 渲染管线和传统 3D 渲染最大的差异是"立体"——同一帧要渲染两次（左眼+右眼），还要在显示前对每只眼做反畸变。整条管线在 11.1ms（90Hz）内完成。本节拆开 XR 渲染管线的 8 个阶段，给出每个阶段的预算；再用一个 Shader 演示"注视点渲染"——把注视点附近 20% 区域做全分辨率，剩下 80% 降采样。

学习要点

阅读完本节，你应当能够：

1. 说出 XR 渲染管线的 8 个阶段及每个阶段的毫秒预算。
2. 解释反畸变（Barrel Distortion Compensation）的工作原理。
3. 在 Unity 里启用注视点渲染，并测量它对 GPU 帧时间的影响。
4. 解释 TimeWarp 和 SpaceWarp 的工作原理。

一、问题与直觉

XR 渲染看起来"只是把 3D 画面投到屏幕上"，但要解决 4 个非平凡问题：

1. 立体视觉：左右眼看到的画面要差一个视差（IPD，瞳距约 63mm）。
2. 畸变校正：透镜让画面边缘出现"桶形畸变"，必须在显示前反向校正。
3. 跟头转动：头转时画面必须跟得上，否则大脑"出戏"——这就是 TimeWarp。
4. 性能预算：90Hz 意味着 11.1ms 留给你所有 GPU 工作。

这 4 个问题任何一个没解决，体验都会瞬间崩塌。

二、XR 渲染管线的 8 个阶段

加起来 5-7ms 是理想情况。剩下的 4-6ms 留给 CPU（物理、AI、脚本）和系统调度。

⚠️ 常见坑：把"渲染"和"显示"分开看。如果渲染完成时已经过了 11ms，下一帧 TimeWarp 也救不回来——画面会出现"卡顿+拖影"。

三、立体视觉：IPD 和视差

人的左右眼相距约 63mm。看同一物体时，左右眼图像有一个微小偏移——视差（Disparity）。大脑根据视差反推出物体的深度。XR 渲染就是模拟这个过程：

// Unity 立体渲染：每只眼一个 view matrix
Matrix4x4 viewLeft = cameraLeft.worldToCameraMatrix;
Matrix4x4 viewRight = cameraRight.worldToCameraMatrix;
​

两个 view matrix 的差异就是 IPD（约 0.064m）。IPD 是 XR 头显必须支持的可调参数——每个人的瞳距不同，固定 IPD 会让一部分用户疲劳。

四、反畸变：Barrel Distortion Compensation

透镜让边缘画面"拉宽"，叫桶形畸变（Barrel Distortion）。XR 渲染要在送显示前对图像做反向桶形畸变：

// 反畸变 Shader
half4 frag (Varyings input) : SV_Target
{
    float2 uv = input.uv * 2.0 - 1.0;     // 转到 [-1, 1]
    float2 distortedUV = uv * (1.0 + k * dot(uv, uv));  // 反向桶形
    distortedUV = distortedUV * 0.5 + 0.5;
    return SAMPLE_TEXTURE(_MainTex, distortedUV);
}
​

其中 k 是畸变系数，Quest 3 约 0.18，Vision Pro 约 0.12。没有这一步，画面边缘会糊+色散。

五、TimeWarp 和 SpaceWarp

TimeWarp（时间扭曲）：当 GPU 渲染完成时，用户头已经又转了一点。TimeWarp 用"渲染后到显示前"这 1-2ms 时间，用最新的头部姿态重新投影整个画面。

SpaceWarp（空间扭曲）：当帧率掉到 60Hz 时，SpaceWarp 在 TimeWarp 基础上再补一帧——用前后两帧的深度信息"猜"出中间那一帧。Meta Quest 3 的 90Hz 实际跑 45Hz 渲染 + SpaceWarp 补帧，可以省 50% GPU 负载。

Quest 3 / Vision Pro 都默认开启这两项。开发者只要保证渲染 45-60Hz 即可。

六、注视点渲染：Foveated Rendering

人眼中央凹的分辨率远高于周边——但全画面高分辨率是浪费。注视点渲染只对注视点附近 20% 区域做全分辨率，剩下 80% 降采样：

// 注视点渲染 API
var foveationParams = new XrFoveationProfile()
{
    FoveationLevel = XrFoveationLevel.High,
    VerticalOffset = 0.0f
};
xrSession.SetFoveation(foveationParams);
​

这项技术让 Vision Pro 跑 4K×2 Micro-OLED 时实际 GPU 负载只增加 30%，而不是 100%。

💡 关键直觉：注视点渲染不是"硬件升级"，是"算法降本"——它用算法把硬件压力从 100% 砍到 30%。这是 XR 行业的核心工程智慧。

七、动手演示：在 Unity 里启用注视点渲染

// 启用注视点渲染（Unity 2022 LTS+）
using UnityEngine.XR.OpenXR;

var settings = OpenXRSettings.Instance;
settings.eyeTracking = true;
settings.foveatedRendering = FoveatedRenderingLevel.High;
​

跑起来后用 RenderDoc 抓帧，会看到：中心 20% 区域是 4K 分辨率，边缘是 1K 分辨率——但肉眼看不出差异。GPU 帧时间从 8ms 降到 5ms，省下的 3ms 可以用来做更多 AI/物理。

本节要点回顾

• XR 渲染管线分 8 个阶段，总预算 11.1ms（90Hz）。
• 立体视觉的本质是 IPD 视差，反畸变是桶形畸变的反向补偿。
• TimeWarp 用最新头部姿态重投影，SpaceWarp 补帧。
• 注视点渲染是"用算法降本"的核心——能省 30-50% GPU 负载。
• 工程目标不是 90Hz 渲染，而是 45-60Hz 渲染 + SpaceWarp 补到 90Hz。

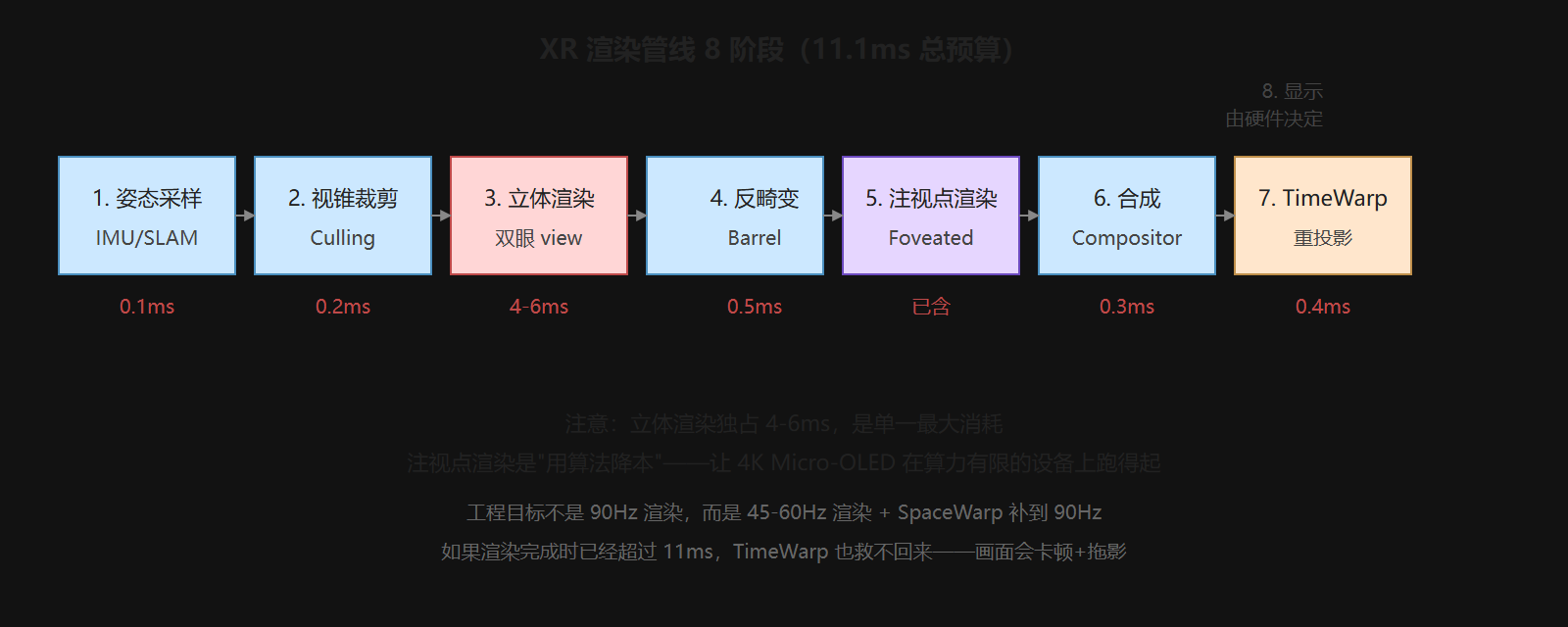

图 3-1：XR 渲染管线 8 阶段

把 XR 渲染管线的 8 个阶段画成流水线——每个阶段的输入/输出和典型耗时一目了然。

下一节我们看第二个支柱：跟踪与 SLAM。
