3.2 跟踪与 SLAM

3.2 跟踪与 SLAM

本节摘要：XR 第一道门槛是"知道我在哪、头转到哪"。这由 6DoF 跟踪系统解决。本节拆开视觉惯性里程计（VIO）的工作原理、Inside-out 与 Outside-in 两条工程路线、SLAM 的图优化（Pose Graph Optimization）；再用一个最小代码演示如何在 Unity 里订阅头手 6DoF 数据。

学习目标

阅读完本节，你应当能够：

1. 解释 VIO 的工作原理，并说出 IMU 失效的 3 种场景。
2. 比较 Inside-out 与 Outside-in 的工程差异。
3. 描述 SLAM 的 Pose Graph Optimization 是什么。
4. 在 Unity 里订阅头手 6DoF 数据。

一、问题与直觉

XR 头显的"动"有三个层次：

• 3DoF：只跟踪旋转（俯仰/偏航/翻滚），不跟踪位置。这是 Google Glass 第一代的水平。
• 6DoF：同时跟踪旋转+位置（X/Y/Z + 俯仰/偏航/翻滚）。这是当前消费 XR 的事实标准。
• 3DoF 眼动 + 6DoF 头手：眼动 3DoF + 头 6DoF + 手 6DoF。Vision Pro 的最高配置。

要拿到 6DoF，必须解决"绝对位置"问题——这要靠 SLAM。

二、视觉惯性里程计（VIO）

VIO（Visual-Inertial Odometry）把两个传感器合起来用：

• 视觉（Visual）：摄像头拍 30fps 图像，每帧提取特征点（ORB 特征，约 1000 个/帧），做特征匹配，得到图像间相对运动。
• 惯性（Inertial）：IMU（加速度计+陀螺仪+磁力计）跑 200-1000Hz，给出高频加速度+角速度。
• 融合：用扩展卡尔曼滤波（EKF）或图优化（Bundle Adjustment）把两个数据源融合。

VIO 解决的是"我这一秒到下一秒的相对运动"。它的输出是 6DoF 位姿，延迟 5-15ms，精度 1cm 以内。但它有两个失效场景：

1. 低纹理场景：白墙、白纸、强反光（玻璃/镜子）——没有可提取的特征点。
2. 快速运动：转得太快，图像模糊，特征点匹配失败。

ARCore 解决方法是"运动追踪（Motion Tracking）"和"深度（Depth）"两个 API 配合——深度图能补强低纹理场景。ARKit 用 Visual-Inertial Odometry + ARKit 自研的特征描述子。

三、Inside-out vs Outside-in

第 2 章硬件那一节我们提过，这里展开工程细节：

• Outside-in：外置基站（Vive Lighthouse 用红外激光扫描，SteamVR 2.0 用摄像头）。基站发出扫描线，头显/手柄上的传感器收到后反推位置。优点是亚毫米精度，缺点是要装基站、固定空间。
• Inside-out：头显自带摄像头拍环境，特征点匹配得到位姿。优点是无需外设、可跨房间，缺点是受光照/反光影响。

Quest 3 是 Inside-out 标杆：4 颗鱼眼摄像头（前面 2 颗 + 两侧 2 颗）+ 红外泛光照明，6DoF 误差 <1cm，房间尺度漂移 <5mm/分钟。Vision Pro 用 2 颗鱼眼 + 2 颗 LiDAR，LiDAR 提供深度辅助，能在低纹理场景下更稳。

四、SLAM：建图+定位的双向过程

VIO 是"里程计"——只关心相对运动。SLAM（Simultaneous Localization and Mapping）在 VIO 基础上同时建图：每 10-30 秒做一次"回环检测"（Loop Closure）——当前位置和曾经到过的位置相似时，做一次图优化（Pose Graph Optimization）把累积漂移修正掉。

回环检测的关键技术：

• 词袋模型（Bag of Words）：用 SURF/ORB 特征聚类成 10000 个"视觉单词"，当前位置的"视觉单词分布"和数据库比对。
• 几何验证：候选位置再用 RANSAC 做基础矩阵估计，过滤掉误匹配。

Pose Graph Optimization 把"头转过的路径"建成一个图——每个节点是某一时刻的位姿，每条边是相邻两时刻的相对运动。回环检测发现"这两时刻在同一位置"时，新增一条边。优化求解时用 g2o / GTSAM 这类图优化库，把所有节点的位置+朝向同时优化，把累积漂移修正掉。

⚠️ 常见坑：很多团队以为用 VIO 就够了。但 VIO 的累积漂移在 10 分钟后会达到 1m 级——必须叠加 SLAM 回环检测。在 AR 锚点这种"贴在墙上过 10 分钟还要找得到"的场景，回环是必须的。

五、动手演示：订阅 6DoF 数据

Unity + OpenXR 里订阅头部和手柄 6DoF：

using UnityEngine.XR;

public class XrInputReader : MonoBehaviour
{
    void Update()
    {
        // 1. 头部 6DoF
        var head = InputDevices.GetDeviceAtXRNode(XRNode.Head);
        if (head.TryGetFeatureValue(CommonUsages.devicePosition, out Vector3 headPos) &&
            head.TryGetFeatureValue(CommonUsages.deviceRotation, out Quaternion headRot))
        {
            Debug.Log($"头位置: {headPos:F3} 旋转: {headRot.eulerAngles:F1}");
        }

        // 2. 右手 6DoF
        var rightHand = InputDevices.GetDeviceAtXRNode(XRNode.RightHand);
        if (rightHand.TryGetFeatureValue(CommonUsages.devicePosition, out Vector3 rPos) &&
            rightHand.TryGetFeatureValue(CommonUsages.deviceRotation, out Quaternion rRot))
        {
            Debug.Log($"右手: {rPos:F3}");
        }

        // 3. 手柄按键
        if (rightHand.TryGetFeatureValue(CommonUsages.triggerButton, out bool trigger))
            if (trigger) Debug.Log("扳机按下");
    }
}
​

把这段代码放到空场景里，戴上头显挥挥手——你就能在 Console 看到 6DoF 数据流。

本节要点回顾

• 6DoF 跟踪的"母技术"是 VIO（视觉+IMU 融合）。
• VIO 在低纹理+快速运动两个场景失效——ARCore/ARKit 靠深度信息补强。
• Inside-out 是消费 XR 主流，Outside-in 退守工业。
• SLAM 在 VIO 基础上加"回环检测+图优化"，把累积漂移修正掉。
• Unity + OpenXR 订阅 6DoF 数据 5 行代码搞定。

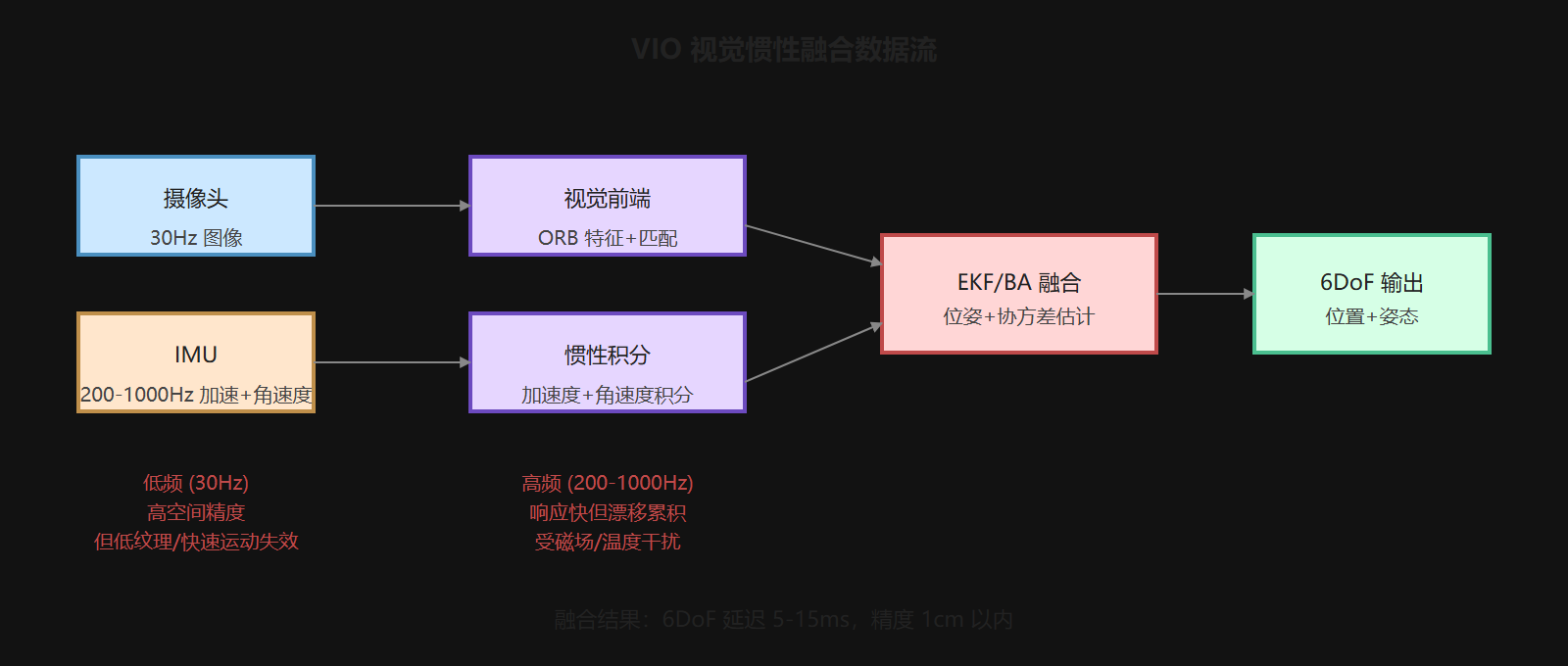

图 3-2：VIO 视觉惯性融合数据流

把 VIO（视觉+IMU 融合）的数据流画出来——能直观看到高频 IMU 与低频视觉怎么融合。

下一节我们看第三个支柱：空间重建——SLAM 给完"我在哪"之后，怎么回答"周围是什么"。
