边表、关联矩阵与表示法选型

边表、关联矩阵与表示法选型

「边表」听起来朴素得不像数据结构——它就是一份"谁连谁"的流水账。但正是这份流水账，撑起了图数据的交换格式、稀疏矩阵的标准存储与一批逐边作业的算法。本节先讲边表与关联矩阵这两种补位表示，再把本章三种画法放上同一张决策台，给出可以直接照做的选型规则。远征队出发前的最后一件实务，就是为地图选定画法。

边表：一份流水账的能量

边表把图压成若干行记录，每行一条边：起点、终点、（可选）权重。它的第一个优势是流式友好：数据从日志、CSV、数据库导出里源源涌来时，天然就是一行行的边记录，读入即建图，不必预先知道顶点数。第二个优势是逐边作业：第 6 章的 Kruskal 要给全部边排序，第 7 章的最大流要反复挑选增广边，边表就是它们的主战场。第三个优势是交换格式：许多图数据文件格式本质就是带表头的边清单。

代价同样明显：查邻与枚举邻居都要全表扫描（或先转成邻接表）。所以边表常作为"输入格式"存在，进场后立刻转换成更趁手的结构。

# 从边清单读入并一键转为邻接表（networkx 的标准入场方式）
edges = [
    ("仓库", "中转站", 12), ("中转站", "前哨", 5),
    ("仓库", "前哨", 20), ("前哨", "阵地", 7), ("中转站", "阵地", 9),
]
import networkx as nx
G = nx.Graph()
G.add_weighted_edges_from(edges)          # 边表 → 内部邻接表

print("边表视角:", list(G.edges(data=True)))
print("邻接表视角:", {v: dict(G[v]) for v in G})
​

关联矩阵：顶点与边的关系账

关联矩阵换了一个记账科目：行是顶点，列是边。无向图里，顶点若与某条边相连，对应格子记一，否则记零；有向图里，边的起点记负一（或加一）、终点记加一（或负一），以区分头尾。它回答的问题是"这条边挂在哪些顶点上"，而不是"这两点之间有没有边"。

关联矩阵的用途比邻接矩阵小众，但在两处闪光：一是电路理论（关联矩阵是基尔霍夫定律的代数载体），二是边着色与匹配的某些理论推导。它的空间同样按"顶点数乘边数"计费，工程上多作为理论工具而非日常存储。

# 关联矩阵一览：5 个顶点、4 条边 → 5×4 的矩阵
import networkx as nx
G = nx.Graph([(0,1),(1,2),(2,3),(3,4)])
inc = nx.incidence_matrix(G)              # 稀疏格式
print(inc.toarray().astype(int))
# 每列恰有两个 1（一条边的两个端点）；每行 1 的个数 = 该顶点的度
print("行和 = 度数:", inc.toarray().sum(axis=1).astype(int))
​

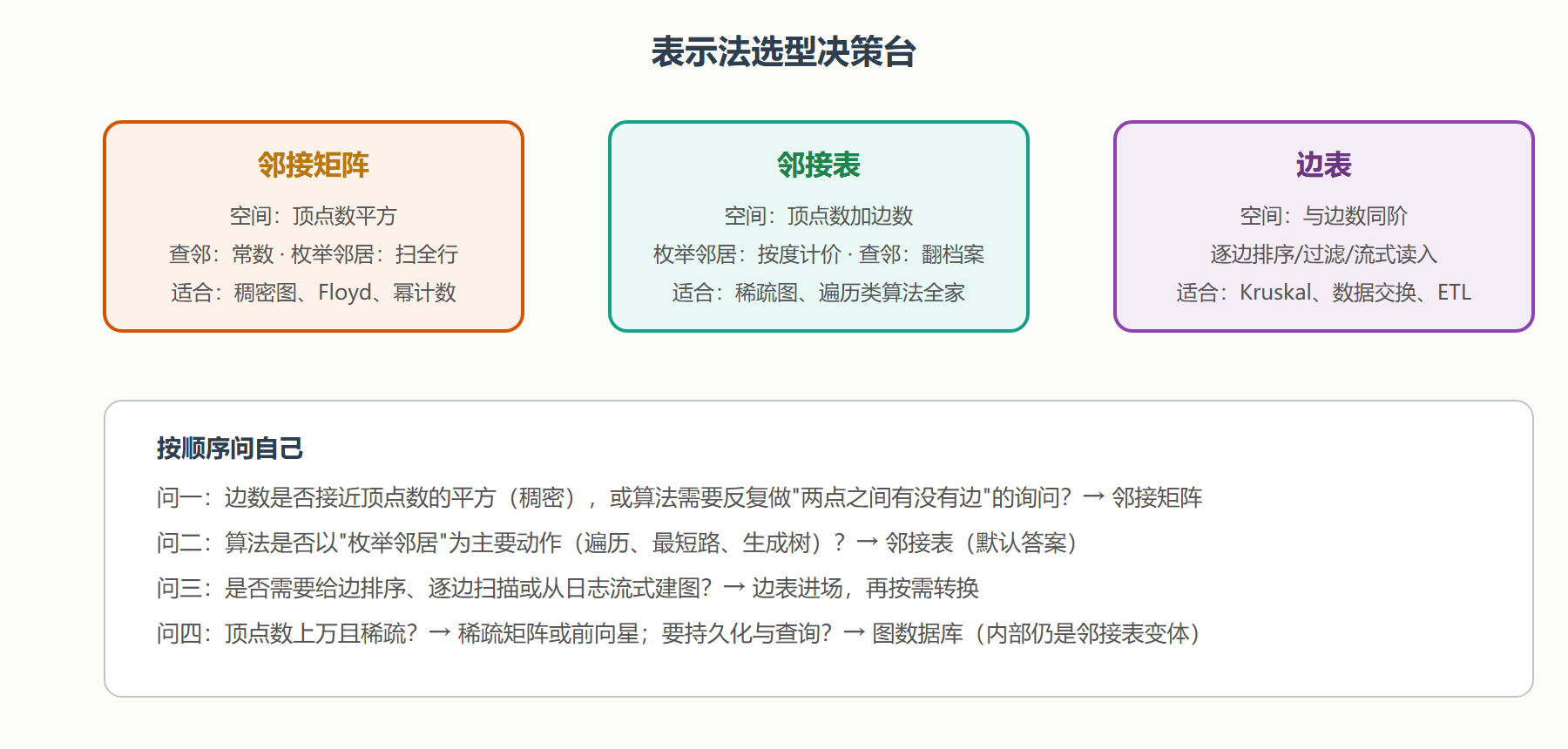

决策台：三种画法怎么选

一次完整的换装演习

三种表示的互转是基本功。下面的代码完成"边表读入 → 邻接表 → 邻接矩阵 → 稀疏矩阵"的完整换装，并核对换装前后信息无损：

先把账单汇成一张速查表，方便日后回查：

import networkx as nx
from scipy.sparse import csr_matrix

edge_rows = [
    (0, 1, 3.0), (1, 2, 2.5), (0, 2, 9.0), (2, 3, 1.5), (1, 3, 7.0),
]

# 1) 边表 → 邻接表（networkx 内部即邻接表）
G = nx.Graph()
G.add_weighted_edges_from(edge_rows)

# 2) 邻接表 → 稠密矩阵（小图演示用）
dense = nx.to_numpy_array(G, weight="weight", nodelist=sorted(G.nodes))
print("邻接矩阵:\n", dense)

# 3) 邻接表 → 压缩稀疏行（大规模图的生产形态）
sparse = nx.to_scipy_sparse_array(G, weight="weight", nodelist=sorted(G.nodes))
print("稀疏存储的非零元素数:", sparse.nnz, "（边数的两倍，无向图对称登记）")

# 4) 校验：换装无损
assert (abs(dense - sparse.toarray()) < 1e-12).all()
print("换装演习完成，信息无损")
​

演习里值得注意的细节：无向图的稠密矩阵与稀疏存储都把每条边登记两次（对称），所以稀疏矩阵的非零元素数等于边数的两倍——这与握手定理是同一件事的两种说法。

再把决策台拉到一个具体场景上走一遍全流程，体会"按问题选画法"的实操感。设想你要为一家连锁门店做配送分析：原始数据是物流系统导出的发货流水（订单、门店、数量），要做两件事——其一，统计每个门店最常往来的伙伴（高频邻居统计）；其二，对全网算一遍配送中心的选址（后续章节的中心性分析）。第一件事的操作是"按端点聚集边、按频次排序"，正是边表的主场：一条按起点分组、组内按权重排序的流水线即可，全程不必建任何索引结构；若换成邻接矩阵，就要先为整张网开出方阵、再逐格扫描，纯属绕路。第二件事要反复"枚举某门店的全部往来对象"，邻接表立刻接管：一次分组转换，把流水账折叠成每个门店的邻居档案，后续查询按度计价。这个场景里三种画法都没缺席——矩阵只在需要做两两全量演算（比如同时评估所有候选点的总路程矩阵）时才值得请出来。选型的功夫说到底就这一句：先看清操作模式，再让存储跟着操作走，而不是反过来让算法迁就存储。

⚠️ 常见坑：转换时指定顶点顺序。矩阵的行列含义取决于顶点编号顺序，不固定顺序（如上面显式传入排序后的节点表）就可能在两次转换间错位，得到"看起来对、实际全错"的矩阵。

💡 关键直觉：选型不是终身大事。真实系统的常见路线是"边表入场、邻接表作业、矩阵演算"——按算法需要随时换装，转换成本只付一次，收益贯穿全程。

地图画法齐备，行军的靴子该沾泥了。下一章远征队派出侦察兵：深度优先与广度优先，一切图算法的两条基本步法。
