5.3 渗流视角：网络断裂的临界点

5.3 渗流视角：网络断裂的临界点

摘要：渗流理论研究「占据与连通」的相变：当节点或边以比例存留时，长程连通在临界比例处突然诞生或消亡。本节把第 4 章的「拔节点压力机」翻译成占据率语言，给出随机图的临界公式、无标度网络临界趋零的推论、以及有限规模标度与移除口径（随机/靶向）的实务。本节在体系中的位置：仪表车间第三台设备，为鲁棒性评估、传播阈值（第 6 章）与级联失效提供理论地基。

从咖啡壶到网络：一门关于「渗透」的学问

「percolation」这个词原属于咖啡——热水能否穿过咖啡粉的空隙渗下去，取决于空隙的连通程度。统计物理把它抽象成一个极简问题：把一块多孔材料抽象成格子，每个格点独立地以概率开放，问「从材料顶部到底部是否存在一条贯通的开放路径」。答案藏着相变的全部戏剧：概率低于临界值，开放团簇都是局部小岛；一旦跨过临界值，贯通簇横空出世，尺度骤增几个数量级——且临界值对格子类型不敏感，普适性惊人。

把格子换成任意网络，问题立刻接上本册的地气。网络的「长程连通」由巨连通分量承担：节点渗流——每个节点以概率在场（随机故障就是占据率的补）；边渗流——每条边以概率畅通（线路老化、链路拥塞）。第 2 章 ER 图的相变（平均度跨过临界值、巨分量涌现）正是渗流理论在网络上的第一个定理级案例：随机图临界平均度为一，等价地说，临界占据份额由度分布的均值决定。推导只需一行动力学直觉：沿一条随机边走到新节点，它平均能贡献的「继续延伸的边数」恰为 excess 度均值；这个量过一，分支过程超临界，巨分量存活；不过一，每条尝试都注定熄火。

无标度网络的怪事：临界点消失

把度分布换成幂律，怪事发生了。临界占据率的公式里出现度分布的一阶矩与二阶矩之比——幂律的尾巴让二阶矩在指数小于等于三时发散，比值被推向零：临界占据率趋于零，任意稀疏的占据都撑得起巨连通。翻译成鲁棒性语言就是第 4 章的实验结论：无标度网络没有「随机移除的崩溃阈值」，枢纽提供的冗余通道让长程连通极其顽强。而一旦移除口径改成靶向（先拔高度节点），等效度分布的二阶矩被迅速砍掉，临界点立刻浮出水面并大幅提前——「鲁棒且脆弱」的数学户口落在这里。

import networkx as nx
import random

def occupy_and_measure(G, keep, trials=6):
    """节点渗流：保留比例为 keep 的节点，返回巨分量占比（多次取均值）"""
    vals = []
    for t in range(trials):
        nodes = list(G.nodes())
        keep_set = set(random.sample(nodes, int(len(nodes) * keep)))
        H = G.subgraph(keep_set)
        if H.number_of_nodes() == 0:
            vals.append(0.0)
        else:
            comp = max(nx.connected_components(H), key=len)
            vals.append(len(comp) / H.number_of_nodes())
    return sum(vals) / len(vals)

ER = nx.gnp_random_graph(3000, 6 / 2999, seed=2)
BA = nx.barabasi_albert_graph(3000, 3, seed=2)
print("占据率 | ER巨分量占比 | BA巨分量占比")
for keep in [0.05, 0.1, 0.2, 0.3, 0.5]:
    print(f"{keep:5.2f} | {occupy_and_measure(ER, keep):13.2f} | "
          f"{occupy_and_measure(BA, keep):13.2f}")
​

读数的对照正是理论的两副面孔：占据率被压得极低时，无标度网仍保有像样的巨分量（临界趋零），随机网早已碎片化。占据率爬升后两者趋同——理论预言的「平方式收敛」在有限规模下表现为曲线尾部合拢。

有限规模的读数纪律

理论上「临界点消失」是无穷大规模的渐近陈述，有限网络读数必须打两处补丁。**其一，有效临界点非零。**有限规模下二阶矩有限，临界占据率是个小正数；且它随规模增大按可预测的律衰减——这意味着报告「本网络抗移除阈值」时必须注明规模，跨规模直接比较是无效读数。**其二，临界涨落巨大。**占据率贴近有效临界点时，巨分量占比在多次实现间剧烈波动（临界涨落），单次实验读数会骗人，均值加方差一起报。

import networkx as nx
import random

def bond_perc_curve(G, keeps, trials=5):
    """边渗流：保留比例为 keep 的边"""
    out = []
    edges = list(G.edges())
    for keep in keeps:
        frac = 0.0
        for _ in range(trials):
            kept = random.sample(edges, int(len(edges) * keep))
            H = nx.Graph(); H.add_nodes_from(G); H.add_edges_from(kept)
            comp = max(nx.connected_components(H), key=len)
            frac += len(comp) / H.number_of_nodes()
        out.append((keep, frac / trials))
    return out

BA = nx.barabasi_albert_graph(2000, 3, seed=2)
for keep, frac in bond_perc_curve(BA, [0.05, 0.1, 0.15, 0.25]):
    print(f"边占据率 {keep:.2f} -> 巨分量 {frac:.2f}")
​

边渗流的曲线比节点渗流更陡——边是连通的唯一载体，砍边对巨分量的杀伤更直接。实务启示顺带登记：设备冗余（并联线路）与路径冗余（多径路由）分别对应边与节点的占据策略，采购清单上它们不是一回事。

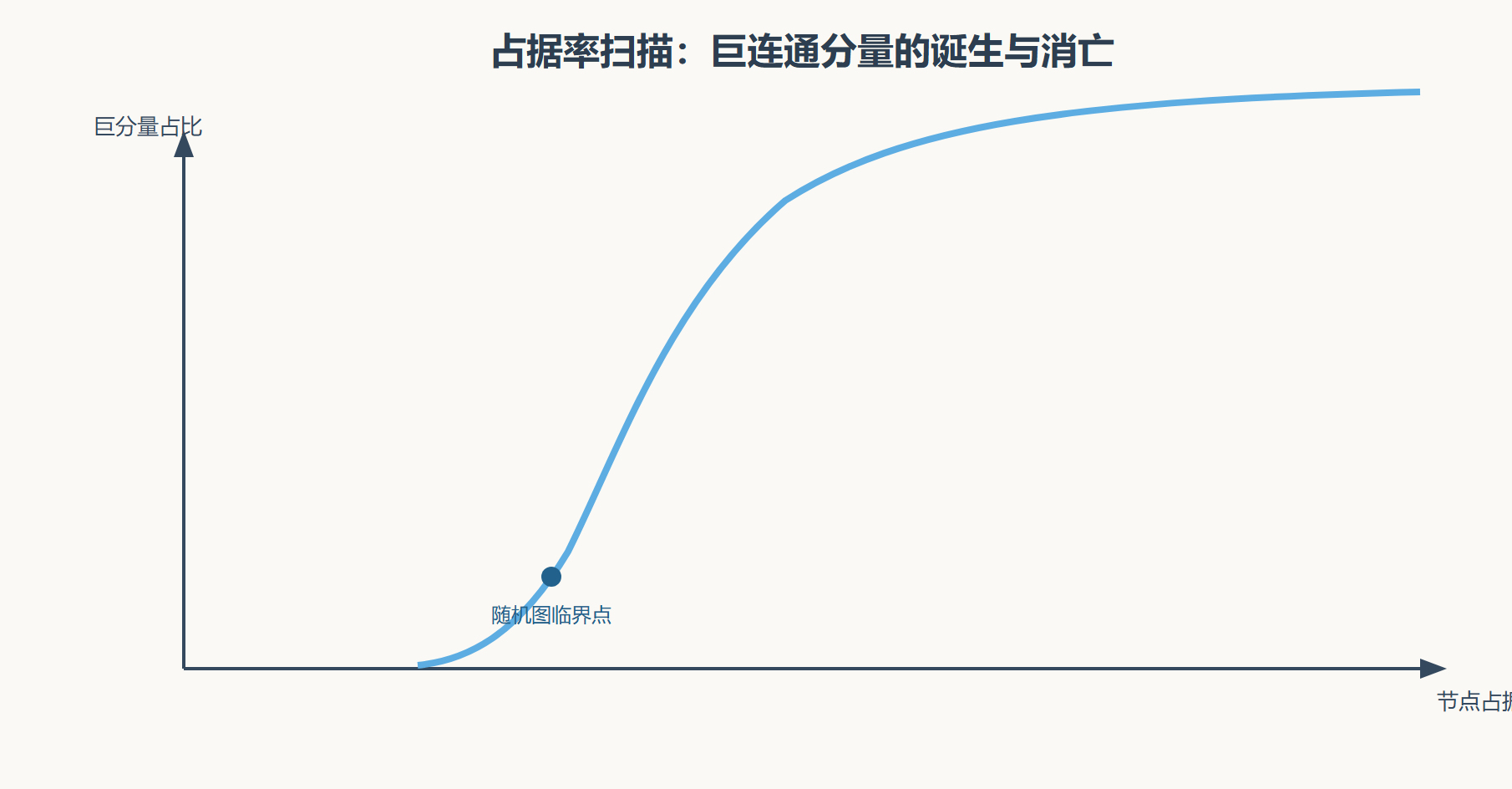

图 渗流相变与两条移除口径

接口登记：渗流向谁供电

渗流不是孤展品，它给三处下游供电，逐一登记接口。对鲁棒性评估（第 4 章）：压力机曲线的骨架就是渗流曲线，临界移除比例即「占据率补」的临界点——工程上把「韧性预算」直接折算成「临界占据率余量」。对传播动力学（第 6 章）：流行病在网络上的「可控燃烧」与「燎原」分界，数学上等价于一个「占据概率与传播力乘积」的渗流问题——传播阈值的存在与否直接继承渗流临界的有无，无标度网络传播阈值趋零的著名结论正是从这根管道输送的。对级联失效（第 6 章）：过载引发的连锁崩溃可视为「载荷依赖的动态渗流」——每一步的占据率由上一步的失效决定，渗流给它的静态极限提供了锚点。

💡 关键直觉：占据率是「负向测量」的统一货币——节点故障、边路拥、传播可达、级联失效都能折算成某种占据，然后共用同一套相变语言。学会这门货币换算，鲁棒性与流行病学就打通了任督二脉。

本站收束

• 渗流 = 占据与连通的相变：临界占据率之上巨分量存活、之下碎片化
• 随机图临界平均度为一（分支过程直觉）；无标度网络因二阶矩发散而临界趋零
• 有限规模下临界点非零且随规模衰减，临界区涨落巨大，读数须带规模与方差
• 节点渗流与边渗流杀伤曲线不同：冗余设备与冗余路径不是一张采购单
• 渗流是统一货币：鲁棒性、传播阈值、级联失效都在这套语言下各就各位

断裂的临界点已经算得出，最后一台设备回答「这网络到底特殊不特殊」——零模型比对，车间质检的最后一道闸。
