摘要：技术网络是「设计出来的复杂系统」——却长出了无人设计的普适形态。本节巡检互联网的两层建图口径（自治系统层与路由器层）、万维网链接结构的蝶形分区（强连通核、入出链）、有向无标度的读数；电力网的建图怪癖（空间与工程约束把度分布压平）与级联失效的现场版；收尾对照两类系统的鲁棒性哲学。本节在体系中的位置：物种志第三展室，第 4 章攻击实验与第 6.2 节级联模型的工程主场。

没人设计过互联网的形状

互联网常被当成「设计的胜利」，网络科学的补充更具戏剧性：没有人设计过它的整体形状。每个运营商、每个数据中心只规划自己的局部——买哪些链路、接哪些对等伙伴；全局拓扑是无数局部决策的涌现总和。而这张「无人设计」的网，稳定呈现出教科书级的无标度形态：自治系统层面（以运营商/机构为节点、互联协议关系为边），度分布重尾——少数巨型运营商是全网的枢纽；路由器层面（以设备为节点、物理链路为边）同样重尾。增长与优先连接的机制剧本在此逐字上演：新网络接入互联网时倾向连到「已经哪儿都能到」的大枢纽——第 4 章的解剖结论在工程现场原样兑现。

万维网（网页与超链接）则示范有向无标度的完整语法。把网页当节点、超链接当有向边，能顺着链接走的路径构成「浏览可达性」。全局结构按可达性切成四大区，合称蝶形结构：强连通核（互相可达的中央大陆，全网的心脏）；入链链（能点进核心、但核心回不来的页面，典型如新站与个人页）；出链链（能从核心点出去、却回不来的页面，典型如挂满外链的导航页）；卷须与孤岛（两端都不通的小碎片）。核心区吃掉了大部分「有分量」的页面，链接数最多的枢纽（搜索引擎门户、百科、社媒首页）盘踞核心——从核心出发平均极少跳转即可到达绝大多数页面，这是第 3 章小世界的有向加强版。

import networkx as nx

def bowtie_partition(DG):
    """有向图的蝶形分区：以最大强连通块为参照系"""
    sccs = sorted(nx.strongly_connected_components(DG), key=len, reverse=True)
    core = sccs[0]
    core_sub = DG.subgraph(core)
    # 可达核心者 = 出链侧；核心可达者 = 入链侧
    reach_core = set()
    for v in DG:
        if v in core: continue
        if nx.has_path(DG, v, next(iter(core))):
            reach_core.add(v)
    from_core = set()
    for v in DG:
        if v in core: continue
        if nx.has_path(DG, next(iter(core)), v):
            from_core.add(v)
    in_side = reach_core - from_core
    out_side = from_core - reach_core
    tendril = set(DG) - core - in_side - out_side
    return core, in_side, out_side, tendril

DG = nx.scale_free_graph(400, seed=8)          # 有向无标度合成网
DG = nx.DiGraph(DG); DG.remove_edges_from(nx.selfloop_edges(DG))
core, in_s, out_s, tend = bowtie_partition(DG)
print(f"强连通核: {len(core)} | 入链侧: {len(in_s)} | "
      f"出链侧: {len(out_s)} | 卷须/孤岛: {len(tend)}")
​

合成有向无标度网的分区读数与真实万维网同构：核心是最大强连通块，入链侧最庞大（大量页面只被链接、不回链），出链侧与卷须次之。从任何入链侧页面出发，都能进核心；进了核心，几乎哪里都能去——这就是「网络很小」的有向版本。

电力网：被物理约束雕刻的网络

电力网与互联网同为技术网络，形态读数却背道而驰，原因值得抄进笔记。建图：节点是发电厂、变电站与负荷，边是高压输电线——近似无向（潮流可双向）、带容量、嵌在地理平面上。形态怪癖：度分布远比典型无标度平坦——输电线是钢筋铁塔真金白银，架设成本随距离线性上涨，地理约束把「长边捷径」的价格标到了天上；电网节点的度被工程上限压在个位数区间，枢纽不存在互联网式的天文连接数。著名对照：电网的平均路径长度并不突出（它是小世界论文的样本之一），但其度分布几乎规则——「小世界」与「无标度」是两个独立判据，电网占前者不占后者，第 3 章的形态学清单在此显出必要性。

代价与韧性在电网上演着第 6.2 节的现场版：容量裕度（容忍参数）受造价约束、重载时段有效裕度被吃光、保护装置的连锁动作快过调度反应——大停电级联的每个阶段都能在前面的雪崩时间轴上对号入座。工程应对也逐条对应理论清单：关键枢纽（超高压枢纽站）冗余加倍、解列装置（有意孤岛化的继电保护版）、以及运行规程里对「重载断面」的实时监视——临界慢化预警的工业前身。

import networkx as nx

def grid_vs_internet():
    """同规模对照：电网型（近规则 空间网络） vs 互联网型（无标度）"""
    grid = nx.convert_node_labels_to_integers(nx.grid_2d_graph(24, 24))
    as_net = nx.barabasi_albert_graph(576, 2, seed=4)
    for name, G in [("电网型格子", grid), ("互联网型BA", as_net)]:
        degs = [d for _, d in G.degree()]
        L = nx.average_shortest_path_length(G)
        mean = sum(degs) / len(degs)
        var = sum((d - mean) ** 2 for d in degs) / len(degs)
        r = nx.degree_assortativity_coefficient(G)
        print(f"{name}: 平均度 {mean:.1f} 方差/均值 {var/mean:4.1f} "
              f"平均路径 {L:5.2f} 同配系数 {r:5.2f}")

grid_vs_internet()
​

读数把两类技术网络的性格写在一张表上：格子型方差均值比贴着一、同配中性、路径偏长；无标度型方差均值比爆表、显著异配、路径极短。「技术网络」不是一种网络——约束条件不同，形态签名不同，韧性哲学也不同。

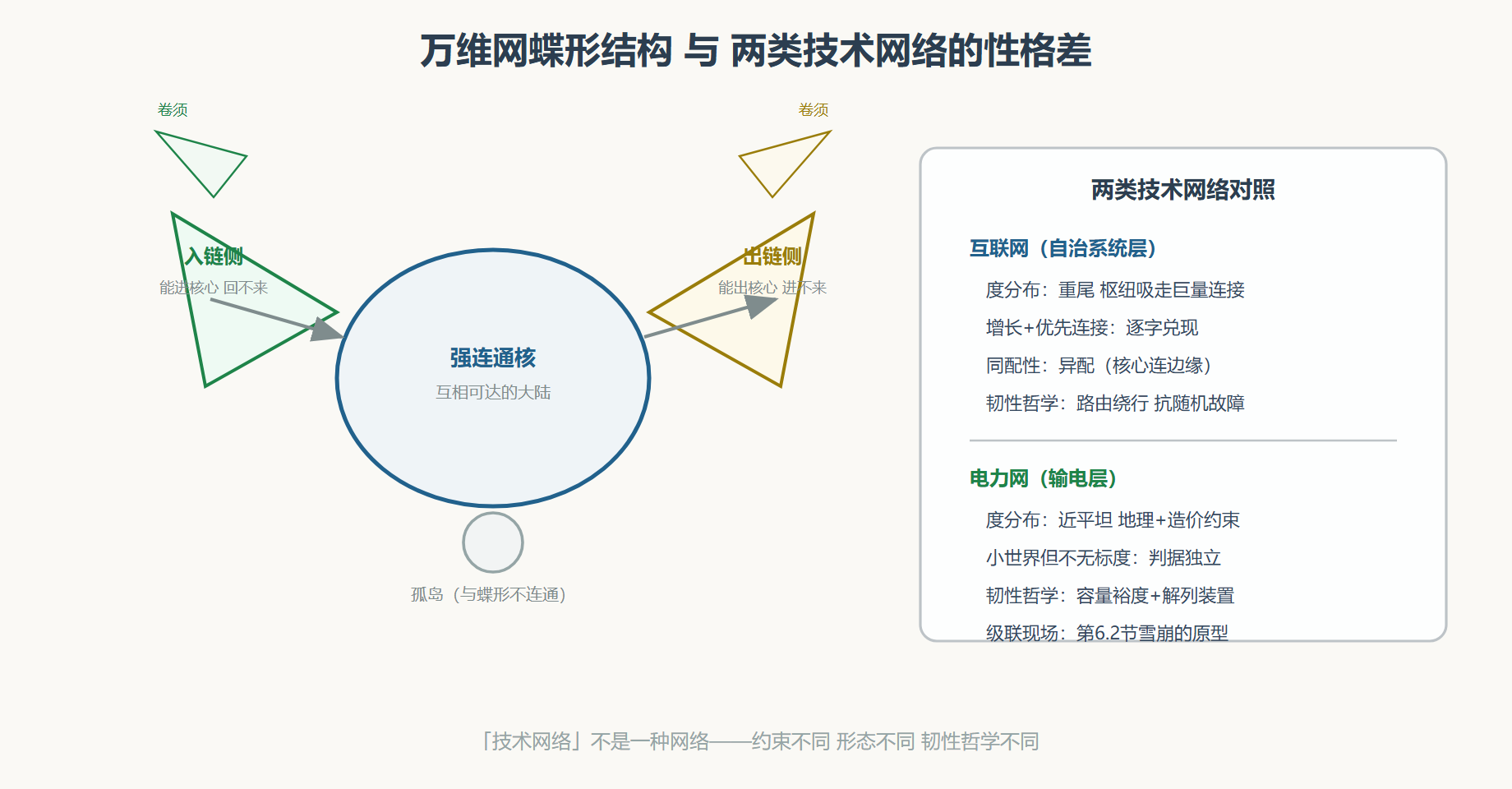

图 互联网蝶形结构与两类技术网络对照

鲁棒性哲学的两种答案

互联网与电力网的对照，本质是两种工程鲁棒性哲学。互联网赌冗余路径：无标度拓扑提供海量替代路由，节点坏了绕路走——抗随机故障极佳，代价是「路由表膨胀」与对流量的脆弱（拥塞级联仍会发生，只是换了引擎）。电力网赌容量裕度：地理约束买不起拓扑冗余，靠装机裕度与保护逻辑硬扛——代价是裕度被高峰吃掉时，级联风险抬头。两种哲学也各自定义了「攻击面」：互联网怕核心自治域与根基础设施的协同故障，电网怕枢纽站与关键输电断面。把第 4 章的压力机分别架到两张网上，会看到形状不同的两条脆弱曲线——鲁棒性设计没有通用解，只有与约束匹配的解。

⚠️ 常见坑：拿「互联网是无标度的」套用到「万物互联的物联网」或「某企业内网」。小规模、受管理、有安全策略的网络可以呈现完全不同的形态（星形、树形、分块）——形态读数永远先问建图口径与规模。

本站收束

• 互联网两层口径（自治系统/路由器）都重尾：增长与优先连接在工程现场逐字兑现
• 万维网蝶形四区：强连通核、入链侧、出链侧、卷须孤岛；有向可达性改写「小」的含义
• 电力网：地理与造价约束压平度分布——小世界与无标度是独立判据，占一不占二
• 大停电 = 第 6.2 节雪崩模型的现场版；解列装置即有意孤岛化
• 两种鲁棒性哲学：互联网赌路径冗余、电力网赌容量裕度——没有通用解

下一展室把风险与流动装进网络：经济与交通——钱、货、人如何沿边奔涌，又如何沿边出事。
