5.4 物理层扩频与自适应数据速率ADR

5.4 物理层扩频与自适应数据速率 ADR

本节摘要：拆开 LoRa 物理层的两大调味品——扩频因子与带宽如何决定数据速率与抗噪灵敏度，以及 LoRaWAN 用 ADR 在网络侧自动调节每个终端速率，实现"信号好就快、信号差就慢"的自适应。承接 5.3 入网，通往 5.5 的密钥与安全。

"够远"和"够快"在无线电世界里是一对冤家：要想传得远、穿透好，往往就得把速率压低。LoRaWAN 的 LoRa 物理层靠 扩频（chirp spread spectrum） 在这两者之间拨动刻度，而 ADR 则让网络聪明地替每个终端拨到合适的档。

决定"快不快、远不远的三个旋钮

LoRa 波形有三个可调旋钮，共同决定单次传输的速率与灵敏度：

• 扩频因子 SF：从 7 到 12。越大，抗噪灵敏度越高、传得越远，但速率越低。
• 带宽（如 125/250/500 kHz）：带宽越宽速率越高，但占用频谱更多。
• 编码率 CR：如 4/5，指的有效数据占比，纠错越强冗余越多、速率越小。

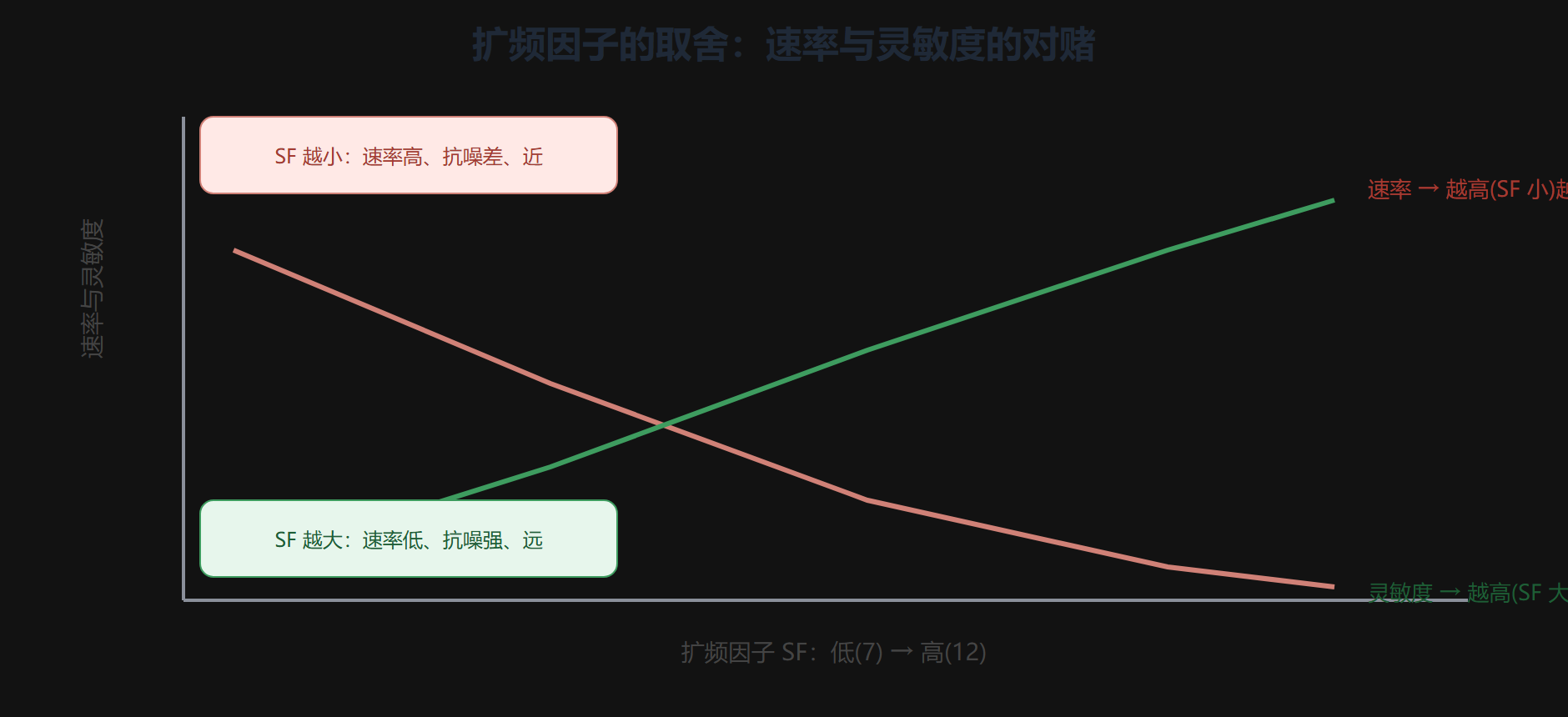

把"更快"与"更远"的拉扯画出来，一眼能看懂为什么不能两头通吃：

ADR：让网络替终端拨档

固定用一个扩频因子会浪费：近处终端用 SF 7 明明就行，却因为统一配置被拖慢。**自适应数据速率（ADR）**补上这块：网络服务器根据终端上报的信噪比与丢包率，动态建议该终端用更合适的速率（扩频因子/带宽），并在可靠上行里把它下发。信号好就调快减占空比、信号差就调慢保送达——这是 LoRaWAN 端到端网络"会自我调节"的招牌机制。

一个前提：ADR 需要终端静止或缓慢移动才能稳定估计链路；快速移动的终端链路变化快，通常要关掉 ADR、用固定速率并多做重试。

占空比与法规的隐形红线

EU868 一类频段对发射占空比有硬性限制（例如 1%），意思是"发 1 秒要歇 99 秒"。它逼着你克制上报频率，也解释了为什么 LoRaWAN 终端如此省电——它被规定着不能不停地说。设计上报节奏、选 SF、排重传都要把占空比预算算进去，否则会被监管叫停或链路被大量丢弃。

⚠️ 常见坑：有人把 ADR 当成"万能提速器"，但把速率拨太高接近接收灵敏度边界时，一旦信号稍弱就大面积丢帧。稳妥做法是给 ADR 留一个误差余量（margin），让它别紧贴极限值。

扩频因子到速率的一张"对账表"

数字最能拉平认知。把 LoRa 常见参数在 125 kHz 带宽下的"SF ↔ 速率 ↔ 灵敏度拉到一起（典型示意值，具体依地区与实现差异）：

这张表一目了然地说明：想覆盖更远、穿透更强，就要接受更低的速率与更长的空中时间。 空中时间长又占用空比、又耗电，所以"能用最接近的近距离档就别用最远的远距离档"——这正是 ADR 要做的事：它替每个终端找到"够用且不快不慢"的那一个档，而不是人人都往最远里砸。

一次 ADR 的完整闭环：远处一颗表

用一颗离网关较远的井盖表走一遍 ADR 的闭环，比背概念清楚。设想某表当前用 SF12（最远最慢）上报过慢也耗电，但最近网络服务器发现它丢包率极低、信噪比充裕：

1. 网服认为"这表离网关其实不远，不必死守 SF12"。
2. 它建议把 SF 降到 SF9（更快），并通过下行把新速率与链路指标（margin）一起写给当前用的终端。
3. 终端据此采用新速率，上报由此变快、空中时间变短，也腾出了占空比。

反过来若某表信号变弱、丢包上升，网服就建议逐步放慢速率保送达。这样一个"信噪比 → 链路预算 → 速率建议 → 下发执行"的闭环，让成百上千台终端能各自呆在合适档位，而不是统统挤在最高或最低档，白白浪费频谱与电量。

ADR 之外还有一个"靠边导航"：确认与重传

ADR 负责"用合适的速率说话"，而 LoRaWAN 还用确认（Confirmed）与重传处理"到底有没有送到"：业务帧可标为确认帧，要求网关回确收；若超时未确认，终端按重试次数重发。对"丢了就丢"的遥测用非确认帧，对"必须收到"的控制指令用确认帧——这与 MQTT 的 QoS 0/1 是同一类"按需取舍"思路，只是载体从 IP 包换成了射频帧。把"ADR 调速率 + 确认管送达 + 占空比限节奏"三个旋钮合起来看，才是 LoRaWAN 参数体系的完整视图。

速率档、载荷与上报节奏的品牌配套

工程上选 SF 与带宽，常常和"能装多少字节、隔多久上报一次"一起算。典型单次上行载荷从几十字节到两百字节上下，越用低速率档，可承载的载荷上限越小、空中时间越长。把这几个参数按"既要送达又要节制占空比"一起调，才可能长期稳定。

一个电池寿命的估算走位，把参数串起来

把"扩频因子、占空比、上报间隔"放进同一本账单算一次，很多空泛的参数就落地了。设想一颗水量表，用 SF12（最远最慢）单次上行要空中占用较长一段时间；若它每 15 分钟上报一次，按 1% 占空比与当地法规反推，能算出它表面占用的空占比是否超限、以及每天在射频上的总时间。把这些时间折进芯片的发射功耗，结合待机电流，就能估算出两节电池能撑几个月。这个测算的价值不在于数字有多准，而在于让你看清："选哪个 SF、隔多久上报"不是经验主义的随意决定，而是能算出来的省电杠杆。ADR 的价值恰恰在于，当链路质量允许时把 SF 从 12 降到 7/9，空中时间一次缩短到几分之一，省下的电量立刻变成更长的部署寿命。

信号质量不好用，先别急着怪 ADR

排查时一个常见误区是"丢包就怪 ADR 把速率拨太高"。真实原因往往更朴素：要么现场通了新障碍物、要么终端本身移动使链路估计失真，要么占空比预算被各区累计叠加超过了红线。正确的排查次序应是：先确认链路物理上还通不通，再查是否有新增遮挡或干扰，最后才回头审视 ADR 参数与 margin 是否留得够。把这层因果理顺，就不会一遇到弱信号就盲目关掉 ADR，又退回人人都用最远档的老路——那才是真正的效率灾难。

本节要点回顾

• 要点一：扩频因子 SF、带宽、编码率三者共同决定速率与抗噪，SF 越大越远越慢。
• 要点二：ADR 由网服根据链路质量动态建议速率，实现信号好就快、差就慢。
• 要点三：ADR 只适合静止/慢移终端；快速移动要关掉并用固定速率。
• 要点四：占空比是法规红线，调上报频率与 SF 都要预留预算。
• 要点五：给 ADR 留误差余量，别紧贴灵敏度极限，防弱信号下大面积丢帧。

速率一点点拨到位，5.5 给这条远远的链路最后上锁——LoRaWAN 的密钥体系与端到端加密。
