4.4 模拟与混合信号电路

4.4 模拟与混合信号电路

本节摘要：本节介绍神经形态的另一条血脉——用模拟电路的性质直接"演"神经元的物理，而不是用软件模拟。读完你能说出模拟 vs 数字的账本差（能效、速度、精度），也知道为什么最终要混合。

此前几节读的都是"数字能控制"的路线，本节换一条腿站：模拟电路。 生物神经元本身就是模拟量的加减乘除，于是有人想到，干脆用电容、晶体管这些模拟元件在电路里"真实地"跑那些微分方程，物理性质就是计算本身。这在第二条线的计算机史上是和"数字模拟"并行的一条路径。读它前最好记住第 3.2 节的 LIF 方程——本节告诉你真有人用一颗电容和漏电电阻把它当场演了出来。

一、为什么想用模拟

数字模拟器里，你要把 LIF 的"累加-漏电-判阈-复位"翻译成离散的时间步、每一格都能算完再进下一格。这挺费逻辑门。模拟电路的想法是反着来：一颗电容上的电压就是膜电位，漏电就是电容上的并联电阻，输入电流一进，RC 电路自然就演出了"累积-漏电"的物理过程；一个比较器在电压越阈时输出尖峰；放电复位就是让电容放电清零。你什么都不用"编"，物理替你算了。 好处连着两条账：能效高（没有为离散模拟烧逻辑门）、速度快（连续时间、不卡时钟步）。

二、模拟的陷阱也随之而来

物理替你算了，可物理难驯：

• 精度：模拟电压/电流受噪声、工艺偏差、温度影响，类比得出的结果精度天然低——LIF 能凑合，需要精密乘加的高精度任务不行。
• 可重复性：同一颗芯片不同批次、同一版在不同温度，电导漂移，账算出来的结果可能失真；调试与验证成了噩梦。
• 缩放性：模拟阵列要保住相互一致性，往往做不大，规模上不去。

三、混合信号：两全其美的妥协

既然纯模拟既省又快但不准，纯数字完全可控但较贵，工程界的答案是以混合信号收场：用模拟做物理天然擅长、数量大、精度要求不高的那部分（如大规模神经元的累积与放电），用数字做必须精确、可控、需要路由与配置的那部分（权重存储、突触控制、片上网络、学习逻辑）。 典型如 BrainScaleS——用模拟电路当高速加速、数字负责外围与配置，实现了"比生物快上万倍"的神经元模拟，同时保住可控性。

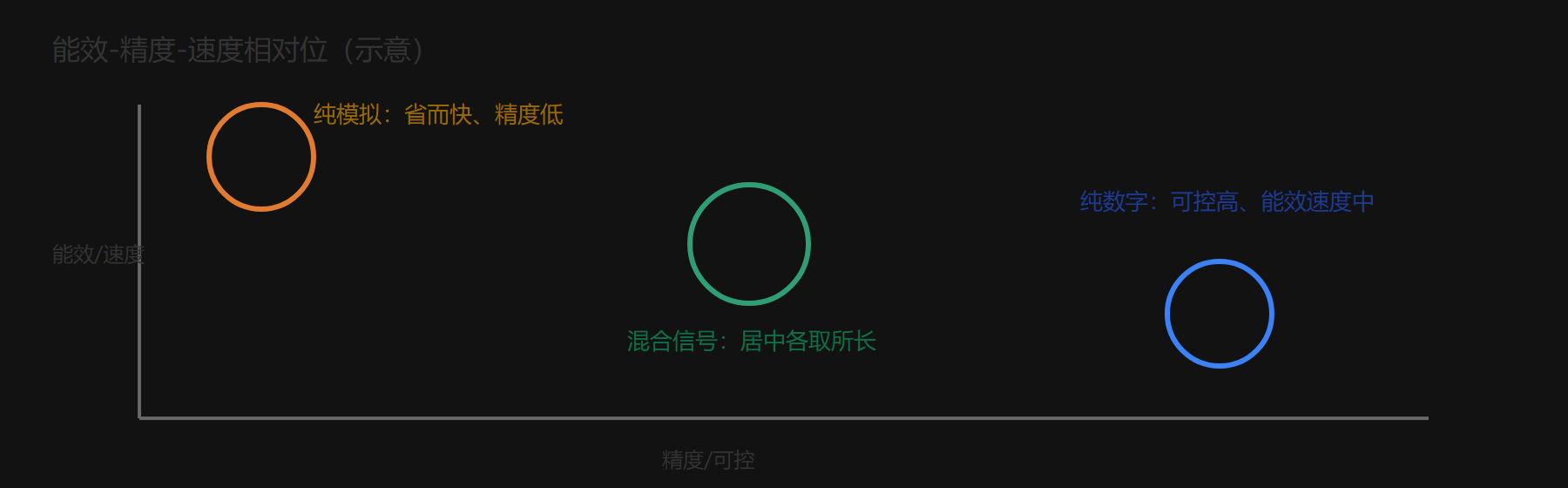

用一张能效-精度-速度的三维直觉图，把纯模拟、纯数字、混合三者的相对位置摆出来。左下角笔直纯数字精度可控但较慢，右上角纯模拟快而省但不准，混合信号卡在中间既省又快又还有余的精度：

四、一张表把账摆清

⚠️ 常见坑：别以为"模拟=粗糙，数字=好"。对神经形态，模拟的"物理天然计算"正合低功耗与并行的追求；真正的问题是精度与一致性，不是"模拟"就低人一等。选型要看任务精度带宽。

💡 关键直觉：把模拟电路当"免费的物理计算器"——它替你做了 LIF 的微分计算，但你得接受它的答案带噪声。混合信号就是在"要否免费"和"能否信任答案"之间，请一个数字管家来管账。

五、一艘真船的分账：BrainScaleS 怎么切

抽象讲永远不够，拿一艘真船看它怎么在模拟与数字之间划界。BrainScaleS（海德堡课题组）是这条路上最常被引用的代表，名字本身就是答案：BrainScaleS = 把神经元做"快速仿真"，让硬件跑得比生物快得多。

它的分账原则一目了然：

• 模拟部分：负责"真正算"的重活——用连续时间的模拟电路实现神经元的膜电位累积、漏电与放电。因为在物理层面直接演微分方程，它绕开了数字模拟里"每个时间步一步步算"的开销，所以能把仿真跑得比生物实时快成百上千倍（目标量级视网络配置浮动，公开工作常以"加速几万倍生物时间"表述）。
• 数字部分：负责"懂规矩"的轻活——权重存储、突触路由、片上网络、可编程配置与学习逻辑。这些要精确、可控、可复现，交给数字电路最稳。

这样一分，两全其美：模拟省下"为搬运而耗电、为逐精度而演算"的重账，数字兜住"要可靠、要可配置"的底线。代价也很诚实地摆在桌上：模拟那部分的精度、一致性与工艺漂移仍要治，所以 BrainScaleS 这类系统往往伴随复杂的校正与校准流程——每个神经元的"出厂校验"都要花不少功夫。

读到这里要抓的核心不是"BrainScaleS 有多牛"，而是它示范的分账思路：在神经形态设计里，"该交给物理省账"和"该交给数字守规"从未一刀切，而是一条按精度、一致性、路由复杂度动态画的分界线。看懂这条线，你再看任何混合信号芯片，都能很快指出它把线划在哪、凭什么划在这——这才是本节真正想让你带走的能力。它和第 3 章"由繁入简"的取舍是一脉相承的：先想清楚"哪笔账值得交给更省的工具"，再决定模拟和数字各接多少。

给你一个极快的判断捷径：当一款芯片的规格里出现了"模拟神经元""连续时间""按物理演算"这类词，先别急着当归为"更高级"，而是问它"精度到多少 bit、一致性怎么保证、有没有校准流程"。能答上来的，是认真做了混合信号分账的；给不出精度与校准的，多半只是拿"模拟"二字当卖点。记住这一个问法，比背下本节参数更能让你在真实芯片测评里站稳——硬件的账，永远先看"省下什么、代价是否摊在明处"。

六、模拟的"权重"本身也是个坎

前面讲快和准，这里补一个模拟路线独有的隐藏难题：模拟的"权重"不是一段内存里的数字，而是一个物理量。 数字芯片里，一个权重就是 SRAM 里某几 bit；模拟芯片里，一个权重要么是一颗电容上存储的电荷量，要么是某些存算器件电导所对应的等效电流大小。问题在于：

• 物理量会漂移。电荷会漏、电导会受温度与工艺偏差影响，于是"存进去的权重"随时间慢慢变成"跑偏的权重"，这是精度损失的另一个来源，比计算本身的误差更隐蔽、更难追。
• 难做原位更新。数字权重随时可重写，模拟权重要改，你得精确控制充放电或编程电压，写抖、写一遍覆盖不全都会留下残余，反复训练就累积偏差。
• 校准流程逃不掉。正因为会漂，模拟系统的每颗神经元往往要过"出厂校准——测当下的物理参数、把误差登记在册、运行时再折算补偿"。BrainScaleS 这类系统所付出的"每个神经元逐一校验"，正是为这物理账买单。

这条"权重是物理量"的认知，能帮你把很多抽象争论落地：为什么模拟系统"快而省但怕漂移"、为什么要配数字做可复现的路由与学习、为什么混合信号并非可选之美而是被物理逼出来的折中。读到这里你再回看第 4.3 节的忆阻器与存算一体——它们同样是"用物理量当权重"，所以精度与一致性那笔账会一路跟到第 5 章部署时的量化与校准去。

本节要点回顾

• 模拟=让物理演方程：RC 电路演 LIF 累积-漏电，比较器演判阈。
• 省又快的代价：精度低、可重复性差、难缩放。
• 混合信号：模拟做累加大货、数字做路由配置学习，各取所长。
• 选型看精度带宽：不是"模拟=粗糙"，而是"精不过关才回数字"。
