3.3 量子线路：把门排成时间线

3.3 量子线路：把门排成时间线

本节摘要：量子线路是量子计算的"汇编语言"：横线是量子比特，从左到右是时间，门是线上的操作符号。本节讲清线路图的阅读约定，引入宽度、深度、门数三个成本指标，解释"同一层门可并行"的结构来源，并演示一个多比特线路如何翻译成矩阵乘积。第四章所有算法都以线路图呈现，这一节负责发阅读执照。

阅读约定：五分钟能数清的规则

线路图的全部语法只有几条，用贝尔态制备线路当例子：

q0: ──H──■──M───
         │  │
q1: ─────X──M───
​

横线每条代表一个量子比特，最左边是初始态（通常全是 |0⟩）；时间从左往右流动；单比特门是一个方块（如 H）；CNOT 是"控制点 + 目标圈叉"的竖线连接（■ 指向 ⊕）；测量符号放在线路末端，竖着的指针把结果接到经典寄存器线上。读图时先扫每条线上的门序列，再看竖线连接关系——两条信息合起来就是完整程序。

有一个易错点值得单独钉住：图上的先后就是物理上的先后，但矩阵书写顺序相反。线路 H 然后 CNOT，写成矩阵是 CNOT·H（右边的先作用）。初学时最省心的办法是挨个作用：先把 H 作用到态矢量上，再把结果喂给 CNOT，别急着合并大矩阵。

三本账：宽度、深度、门数

评价一个线路的成本，工程师看三个数：

深度这个指标值得多解释一句。假设单门错误率是 0.1%（当前较好水平），一个 1000 门的线路，理想成功概率约 (0.999)^1000 ≈ 37%——还没算测量误差与串扰。这就是第四章反复强调"NISQ 设备只能跑浅线路"的量化含义。算法设计与硬件预算永远在同一张桌旁：Grover 迭代几轮就收手，VQE 优先短回路，都是被深度账本逼出来的设计。

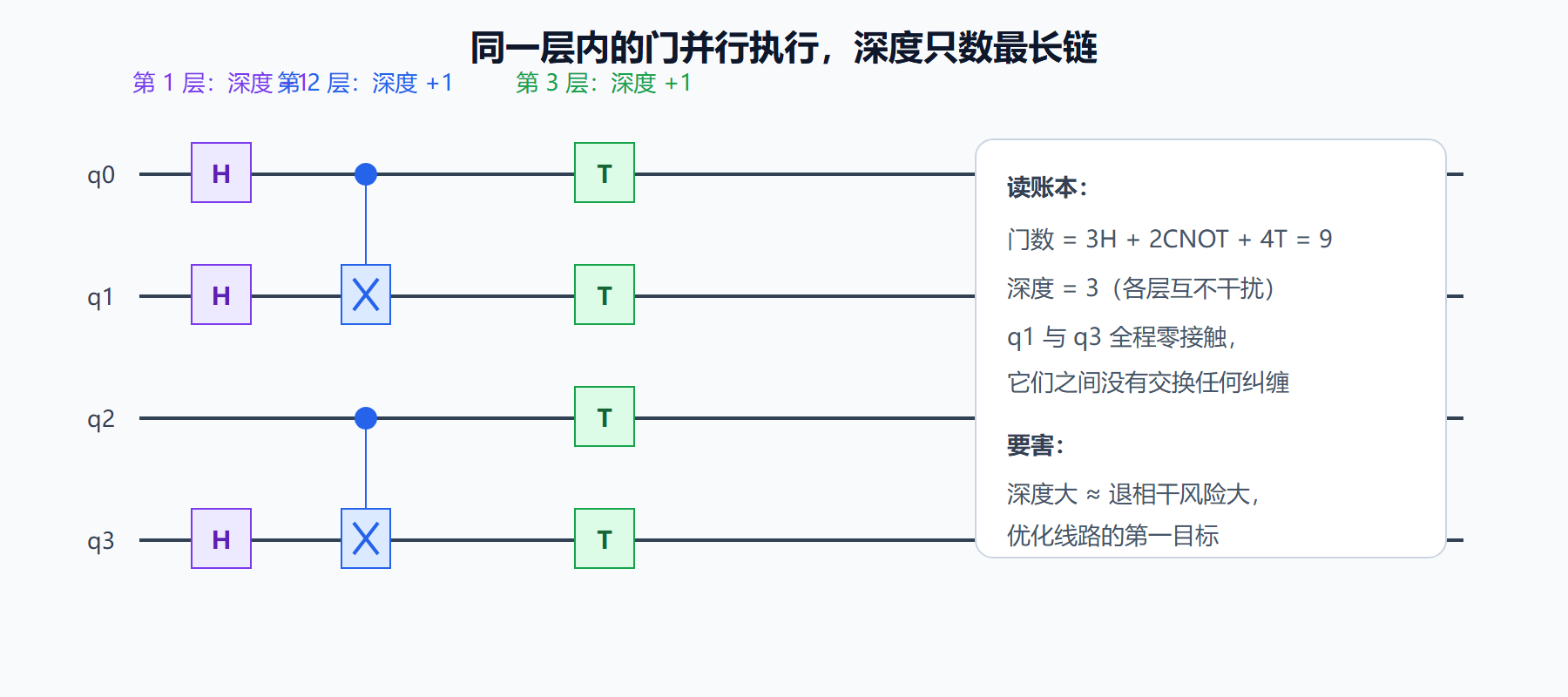

图：深度与并行的关系

并行性从哪来：不相邻就能同层

上图第 1 层的三个 H 门同时执行——它们作用在不同的比特上，互不干扰，物理上就是同时打出三路脉冲。调度器把互不冲突的门塞进同一层，深度因此可以远小于门数。这是量子线路唯一的"并行"，和"叠加并行"是两回事：本节的并行是操作调度层面的，2.2 节讲的并行是状态空间层面的。新闻里两种"并行"经常混用，现在你能分清了。

与之对应，线路优化的一大主题是减少深度：合并相邻的门（X·X = I，直接抵消）、交换门顺序缩短关键路径、用更少的门实现同一单元功能。一个经典例子：SWAP 两个比特的状态，用 3 个 CNOT 搭出来，而不是想当然的更多——这类"标准积木"构成了编译器的模板库。

SWAP(a,b) 的标准实现（3 个 CNOT）：
  CNOT(a→b) → CNOT(b→a) → CNOT(a→b)
验证（拿 |10⟩ 试）：10 → 11 → 01 → 01 ✓ 两步后已是 01，第三步 01→01
拿 |01⟩ 试：01 → 01 → 11 → 10 ✓
​

从线路到矩阵：一张图的代数等价

任何无测量的线路都等价于一个大幺正矩阵 = 各层矩阵按序相乘。宽度 n 的线路对应 2^n × 2^n 矩阵——所以手算只对小线路可行，真实模拟依赖张量积结构。用代码建一遍本章的两个核心线路：

from qiskit import QuantumCircuit
from qiskit.quantum_info import Statevector

# 线路一：贝尔态制备（宽度 2，深度 2）
bell = QuantumCircuit(2)
bell.h(0)
bell.cx(0, 1)
print(Statevector(bell))          # (|00⟩ + |11⟩)/√2 的四个振幅：0.707, 0, 0, 0.707

# 线路二：三比特 GHZ 态（贝尔态的多比特推广）
ghz = QuantumCircuit(3)
ghz.h(0)
ghz.cx(0, 1)
ghz.cx(1, 2)
print(Statevector(ghz))           # (|000⟩ + |111⟩)/√2：纠缠链
​

GHZ 态 (|000⟩+|111⟩)/√2 值得一算：三个比特要么全 0 要么全 1，个体全无确定态，整体却完全确定——3.1 节"拆不开"的多比特版。它也是验证多比特纠缠保真度的标准试金石。

测量放哪：线路的最后一块拼图

测量在图上永远尽量靠右，原因在 2.3 节讲过：坍缩不可逆，测完的线路段等于白设计。例外是"中途测量"技术——把不再需要的比特测掉、丢弃结果，反而能简化后续分析（隐形传态正是中途测量 + 末端修正的结构）。NISQ 时代还有一个实用细节：一次提交的线路跑成千上万发（shots），统计分布才可用，单发结果只是噪声里的一次抽样。

本节要点回顾

• 线路三要素：横线（比特）、左到右（时间）、门符号（操作），外加末端测量。
• 三本账：宽度吃硬件、深度吃相干时间、门数吃错误预算——深度通常是第一优化目标。
• 并行的两种含义：同层门调度并行（本节）与状态空间叠加并行（2.2 节），别混。
• 线路 = 矩阵乘积：会读图就会翻译代数，反之亦然。

读图执照到手。最后一节谈方法论：把这些门拼成算法时，设计者脑子里在想什么——干涉设计的通用模板。

延伸辨析：线路的三种"深读"法

**读法一：读数据流。**盯着每个比特的横线，问"这条线上的态最后变成了什么"。适合验证小线路，比如沿贝尔态线路逐线追踪，三十秒出结果。

**读法二：读关联结构。**不看单线，看竖线（双比特门）把哪些比特"缝"在了一起。被缝过的比特组构成纠缠簇，簇与簇之间无关联——大线路的哈希视图。优化器砍深度时先找"缝得最晚的簇"，因为决定深度的是最晚合流的那条路径。

**读法三：读成本。**每个竖线记一次"贵"（双比特门错误率高），每个测量记一次"终点"。数完之后问：哪些门可以合并、哪些路径可以错峰。5.1 节的连通性参数决定错峰代价——同一张线路图，在不同拓扑的芯片上编译结果不同，这就是"读图要带着硬件读"的含义。

问题：线路图和代码哪个更本质

都不本质，线路才是本质——它是一个幺正算符的展开图示，代码与图都是它的投影。同一电路在 Qiskit 与 Cirq 里写法不同，画出来的图一致；反过来，同一代码改个编译参数画出的图也不同。所以团队沟通时用图（或等价的幺正描述），把代码当实现细节。这个习惯在排查"我的结果为什么和别人不一样"时能省掉一半扯皮——十有八九是编译与转译的差别，不是物理的差别。

练习：把隐传态线路画出来

用本节约定画出 3.2 节隐形传态的完整线路（三横线、两处贝尔测量、两个修正门），标注每条线的初态与末态。画完对照该节的 SVG 图自查。能独立画出这张图，等于同时掌握了线路读法、纠缠应用与测量的时机——一张图顶三章复习。
