7.3 仪表盘：指标暴露与诊断工具

7.3 仪表盘：指标暴露与诊断工具

本节摘要：车间的状态要变成看得见的数字——连接数、队列积压、内存命中率、流量字节，用 ChannelMetrics 与分配器 metric 定期采集；故障下钻靠 Arthas 的线程与调用观测、Async-Profiler 的火焰图。本节给出可落地的采集代码与两个工具的实操会话。

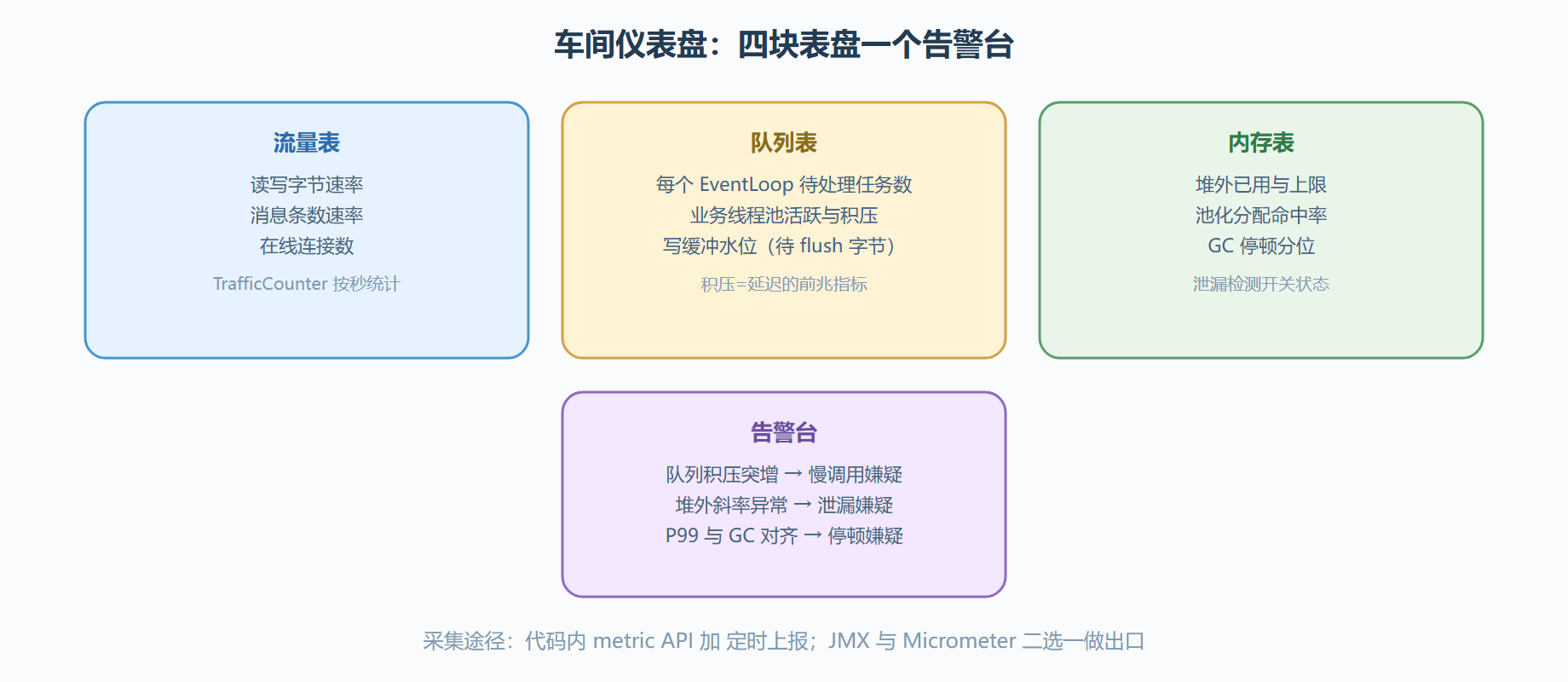

一、仪表盘上该有哪些表

二、代码内采集：三组关键数字

// 1. EventLoop 队列积压——延迟前兆，最值得盯的数字
for (EventExecutor ex : eventLoopGroup) {
    SingleThreadEventExecutor st = (SingleThreadEventExecutor) ex;
    System.out.printf("loop=%s pendingTasks=%d%n",
            st.threadProperties().name(), st.pendingTasks());
}

// 2. 池化分配器健康度
PooledByteBufAllocator.Metric m = PooledByteBufAllocator.DEFAULT.metric();
System.out.printf("arenas=%d chunkSize=%d%n",
        m.numDirectArenas(), m.chunkSize());

// 3. 写缓冲水位：超过高水位会触发 channelWritabilityChanged
ch.config().setWriteBufferWaterMark(new WriteBufferWaterMark(32 * 1024, 64 * 1024));
// 在 Handler 里监听背压信号
public void channelWritabilityChanged(ChannelHandlerContext ctx) {
    if (!ctx.channel().isWritable()) {
        // 对端消费慢，暂停读取或降速生产，防止内存被写缓冲吃爆
        ctx.channel().config().setAutoRead(false);
    } else {
        ctx.channel().config().setAutoRead(true);
    }
}
​

第三组是最容易被忽略的自保机制：TCP 对端不收数据时，内核缓冲写满会回灌到 Netty 写缓冲；不监听水位并关掉 autoRead，内存就被慢客户端悄悄吃光。这套"背压"是网关类服务的必修课。

指标出口按技术栈选：Spring 体系用 Micrometer（内建 Netty 相关 binder，接 Prometheus/Grafana 生态）；传统部署开 JMX，用 Netty 自带的 MBean 注册或自己包装上述数字；最小可行方案是定时任务每十秒把三组数字打进日志，用日志平台画曲线——先有数字，再谈告警。

三、Arthas：线上下钻的瑞士军刀

Arthas 是阿里开源的 Java 诊断器，attach 到进程即可用，Netty 服务排查的常用命令组合：

$ java -jar arthas-boot.jar            # 选择目标进程
[arthas]$ dashboard                    # 总览：线程、内存、CPU 一屏
[arthas]$ thread -n 3                  # 最忙的三根线程，看是不是 worker 卡在业务
[arthas]$ thread --state BLOCKED       # 锁竞争直接点名
[arthas]$ watch com.x.BizHandler handle '#cost>200'   # 只打印耗时超 200ms 的调用
[arthas]$ trace com.x.BizHandler handle -n 5          # 方法内部耗时分解
[arthas]$ vmtool --action getInstances --className \
          io.netty.channel.SingleThreadEventExecutor  # 直接摸到 EventLoop 实例查队列
​

典型会话：dashboard 看到 worker 线程 CPU 高 → thread -n 3 定位具体线程 → trace 分解出热点在某个同步调用 → watch 确认耗时分布 → 回到代码修复。全程不用重启、不用改代码，这对"不敢乱动"的生产服务是降维打击。

四、Async-Profiler：把 CPU 画成火焰图

Arthas 看"点"，火焰图看"面"——整个进程的热点分布一眼扫出宽窄：

$ asprof -d 30 -f flame.html <pid>     # 采 30 秒 CPU 火焰图
$ asprof -e alloc -d 30 -f alloc.html <pid>  # 也可以采分配热点
​

读图要领：横向宽度是 CPU 占比，纵向是调用栈深度；Netty 服务里先找两样东西——业务栈里异常宽的解码/序列化段（算法问题）与不该出现的等待段（锁或 IO）。alloc 模式则直指 4.3 的内存问题：哪个工位在疯狂申请对象，图上一目了然。

⚠️ 常见坑：生产环境开全量 trace 类诊断（watch 范围过大、profiler 采太长），自身开销把服务拖垮。诊断动作要限时限范围，采完即撤。

💡 关键直觉：监控与诊断是同一件事的两半——仪表盘告诉你"哪里不对"，工具告诉你"为什么不对"。先用低成本常驻指标圈定范围，再用一次性重工具下钻，顺序别反。

给指标出口补一个最容易起步的落点：定时任务每十秒把三组数字（连接数、各 EventLoop 的 pendingTasks、堆外已用）打成一行结构化日志，日志平台按字段画三条曲线。这个方案没有引入任何新组件，却能覆盖七成日常巡检——先让它跑一周，你自然会知道第二个该接的指标是什么。告警阈值也从曲线里来：取平稳期峰值的 1.5 倍起步，再按误报率微调，拍脑袋定的阈值只会训练大家忽略告警。

仪表盘速记

• 四块表盘：流量、队列、内存加告警台，先有数字再谈告警。
• 队列积压是延迟前兆：pendingTasks 突增先于用户可感知的变慢。
• 背压三件套：写水位、isWritable、autoRead 开关，防慢客户端吃爆内存。
• 指标出口：Micrometer、JMX、日志三档，按技术栈选最小可行方案。
• Arthas 组合拳：dashboard 圈范围、thread 定线程、watch/trace 定耗时。
• 火焰图看宽窄：宽栈是 CPU 热点，等待段是锁与 IO 嫌疑；生产诊断限时限范围。
