2.1 四层架构总览

2.1 四层架构总览

本节摘要：Pulsar 的物理形态是四层：客户端、Broker、BookKeeper、元数据存储，外加可选的 Proxy 门卫。本节从一次真实故障切入，倒推每一层存在的必要性，给全章立一张总图——控制面与数据面分家、计算与存储分家，这两个"分家"是读懂后续所有机制的钥匙。

凌晨的告警：从故障倒看四层分工

凌晨两点，值班群弹出告警：某台 Broker 进程失联。换在一个"Broker 既管路由又存数据"的系统里，这是一场事故——它名下分区的数据此刻都在失联的磁盘上，恢复要等数据复制，期间消息堆积、下游断粮。但在 Pulsar 集群里，值班同学的处理是喝完这杯水再看一眼：失联 Broker 名下的主题所有权会在几秒内被其他 Broker 自动接管，消息生产恢复，堆积的下游慢慢追上。字节没有丢，因为字节根本不在这台 Broker 上。

这个场景能帮你一次记住四层分工：客户端层负责协议封装与收发；Broker 层是无状态的调度台，只持有"哪个主题归我管"的认领信息与缓存；BookKeeper 层（由多台 Bookie 组成）是真正的货仓，消息字节以账本形式摊在这里；元数据存储层（早期用 ZooKeeper，新版本已有替代方案）记着全集群的名册——主题归属、命名空间策略、Bookie 存活名单。Proxy 则是可选的第五种角色，站在集群门口统一收客。

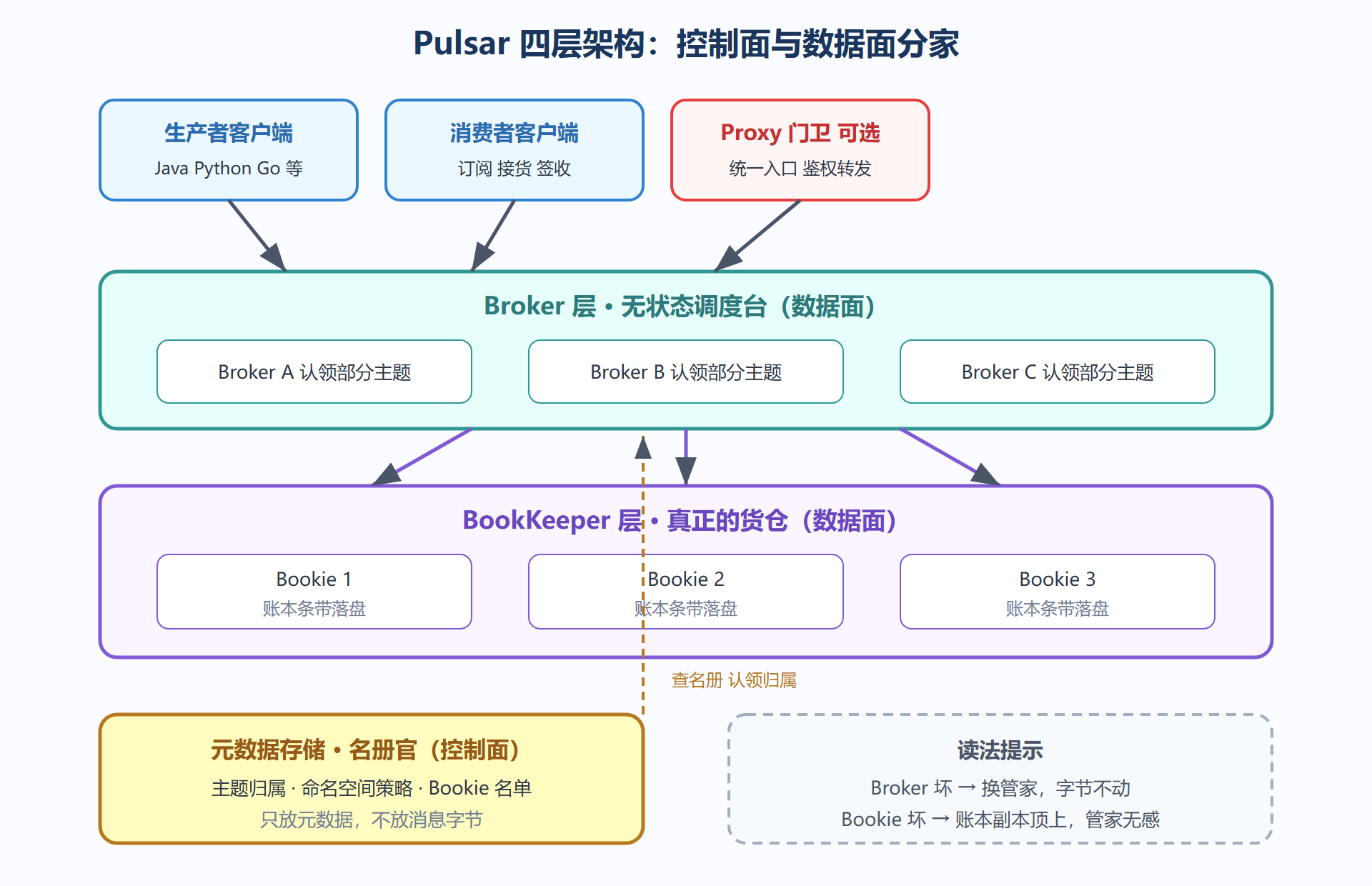

图 2-1 Pulsar 四层架构总览

一、客户端层：协议的包装车间

客户端把"发一条消息""订阅一个主题"翻译成 Pulsar 的二进制协议，处理连接管理、重试与重连、消息去重的序列号维护。设计上有个关键决定：客户端不感知 Bookie，只跟 Broker 说话。这保证了存储层可以整体升级、搬迁而客户端无感；跨语言客户端（Java、Python、Go、C++）因此行为一致，第 5 章会直接在代码里用到这一点。

二、Broker 层：调度台与缓存

Broker 是请求的唯一入口，做三件事：认领主题（谁服务订单主题，查名册说了算）、路由与负载均衡（把主题分摊到集群各台 Broker）、缓存加速（刚写入的条目留在内存里，供追进度的消费者快速读取）。注意它不做的事：不长期持有数据。这让 Broker 层可以像无状态 Web 服务一样横向伸缩——第 2.2 节专门拆这层。

三、BookKeeper 层：只管存，不管懂

Bookie 不理解"主题""订阅"这些业务概念，它只认识账本（Ledger）与条目（Entry）：你给我一段字节和一个账本号，我按法定人数规则把它写到多个盘上，并保证写入顺序严格一致。正因为这层"不懂业务"，它才能做到极致简单的读写模型——顺序追加、随机读优化、副本策略全部由账本协议统一裁决。第 2.3 节与第 4 章都会回到这里。

四、元数据存储层：集群的记忆

名册官记三类事：集群拓扑（哪些 Broker、哪些 Bookie 活着）、主题归属（每个主题当前由哪台 Broker 服务）、策略配置（命名空间的保留、配额、权限）。它的数据量很小但地位极高——名册官失联，集群就失忆。所以生产部署至少三节点部署它，且绝不与数据盘混用。早期实现绑定 ZooKeeper，社区后来的版本把元数据服务抽象成了可插拔接口，运维上多了一种不依赖 ZK 的选择，但"名册"这一角色本身不变。

⚠️ 常见坑：把元数据存储当成"配置文件"对待，部署时与 Bookie 共用机器与磁盘。名册官对延迟极敏感，一旦被数据流量挤压，全集群的主题切换、Bookie 探活都会迟滞，故障时雪上加霜。生产铁律：控制面与数据面物理隔离。

部署视角的最后一块拼图：进程与角色

架构图讲完，补一段部署视角，把"层"翻译成"机器"。物理机上跑的是进程，进程承担角色：Broker 进程、Bookie 进程、元数据存储进程、可选的 Proxy 进程。开发机上四角色合一；生产机上角色分离是铁律——不是因为它们不能合，而是因为合住之后，磁盘归谁、内存归谁、故障时谁背锅全变糊涂账。角色分离的另一层收益是安全边界清晰：对外暴露的只有 Broker 与 Proxy 端口，Bookie 与元数据节点可以完全藏在内网，攻击面小一圈。

理解了角色，再看"层"就有了物理对应：客户端层是别人的机器上的进程；Broker 层是计算节点池；BookKeeper 层是存储节点池；元数据层是小而稳的仲裁节点池。四层各自的机器规格也顺着职责走——Broker 吃 CPU 与网卡，Bookie 吃磁盘与顺序写带宽，元数据节点吃低延迟盘与稳定性。这份对应关系直接服务第 6 章的容量规划，此处先立住概念。

一条写入请求的完整行程

把四层串成一次具体的行程，读图会变成读路。生产者调用 send：客户端层把消息按二进制协议打包，连向 Broker 的服务端口；Broker 收到后先查本地缓存的认领表——这个主题归不归我？归，就继续；不归，返回重定向让客户端改连负责的节点。认领无误后，Broker 把消息组装成 Entry，向该账本的承载组发起写入；几台 Bookie 的预写日志落盘、达到确认份数后，Broker 回执客户端，send 返回。与此同时，消息副本已经躺在多台机器的账本里，Broker 的读缓存也留了一份，等订阅方来取。

行程里值得驻足的细节有好多处。重定向机制让"找谁问"这件事客户端自动完成，业务代码从不需要写负载均衡逻辑；确认份数的判定发生在 Bookie 侧，Broker 只等结果，所以 Broker 的内存里从不滞留"必须由我保管"的数据；回执里携带的 MessageId 是下游一切操作（精确重投、Reader 起点、幂等判重）的通用坐标。这条行程在后面每一章都会换个角度重走——第 3 章走它的语义面（确认与重投），第 4 章走它的存储面（条带与副本），第 5 章走它的代码面（参数与回调）。此处把骨架立起来，后面三章只是给同一段路换上不同的导游词。

顺带交代 Proxy 的出场时机。单集群内部直连 Broker 即可，但两种情况门卫有用：客户端来源分散且不允许直连内网全部节点（统一出口收敛连接）；跨地域访问需要就近接入点（Proxy 部署在远端机房，转发回源集群）。Proxy 是转发者不是存储者，它宕了只影响新连接，重连即恢复——与 Broker 的无状态一脉相承。

本节要点回顾

• 四层分工：客户端包协议、Broker 管调度、BookKeeper 管存储、元数据管名册，Proxy 守门；
• 两个分家——控制面与数据面、计算与存储——是 Pulsar 一切弹性的来源；
• 客户端不感知 Bookie，存储层演进对收发双方透明；
• Broker 失联只是"换管家"，字节安全躺在货仓里；
• 元数据存储必须独立部署，它是集群的记忆，不能与数据流量混居。

下一站蹲守调度台：Broker 无状态的"无"字到底意味着什么，主题归属如何在集群里自动均衡。
