5.2 流水线工位与冒险

5.2 流水线工位与冒险

本节摘要：流水线是处理器吞吐的第一台发动机：把一条指令的加工切成工位，让多条指令在不同工位上重叠推进。本节画清五级经典流水线的时空图，然后把三类冒险——工位冲突、数据未备、去向未知——逐一摆上台面，讲透前递网络与停顿的分工。读完你应当能对任何一小段汇编，手工推演它在流水线上的推进与堵点。

工位接龙与排队问题

洗衣店的比喻百试不爽：洗、烘、叠三道工序，一批洗完再烘的串行模式下，三批衣服要九个时段；流水化后每个时段都有衣服在不同工序上，三批只需五个时段。处理器同理：把一条指令的加工切成取指、译码、执行、访存、写回五个工位，理想情况下每个时钟周期都有一条指令完成——虽然单条指令的延迟没变，吞吐却翻了数倍。工位切得越细（超流水线），主频理论上越高，但每个工位的持有时间越短，一旦堵车代价也越大——这就是 2000 年代主频竞赛的流水线逻辑，也是后来转向多核与加宽发射的原因之一。

用时空图看接龙。四条互不相关的指令在五级流水线上的理想推进：

周期 →     1    2    3    4    5    6    7    8
指令 A     取   译   执   访   写
指令 B          取   译   执   访   写
指令 C               取   译   执   访   写
指令 D                    取   译   执   访   写
​

从第四周期起，每个周期完成一条。理想的接龙建立在一个脆弱假设上：工位之间互不干扰、后一条不需要前一条的结果、每条指令的去向都已知。三个假设各有塌法，对应三种冒险。

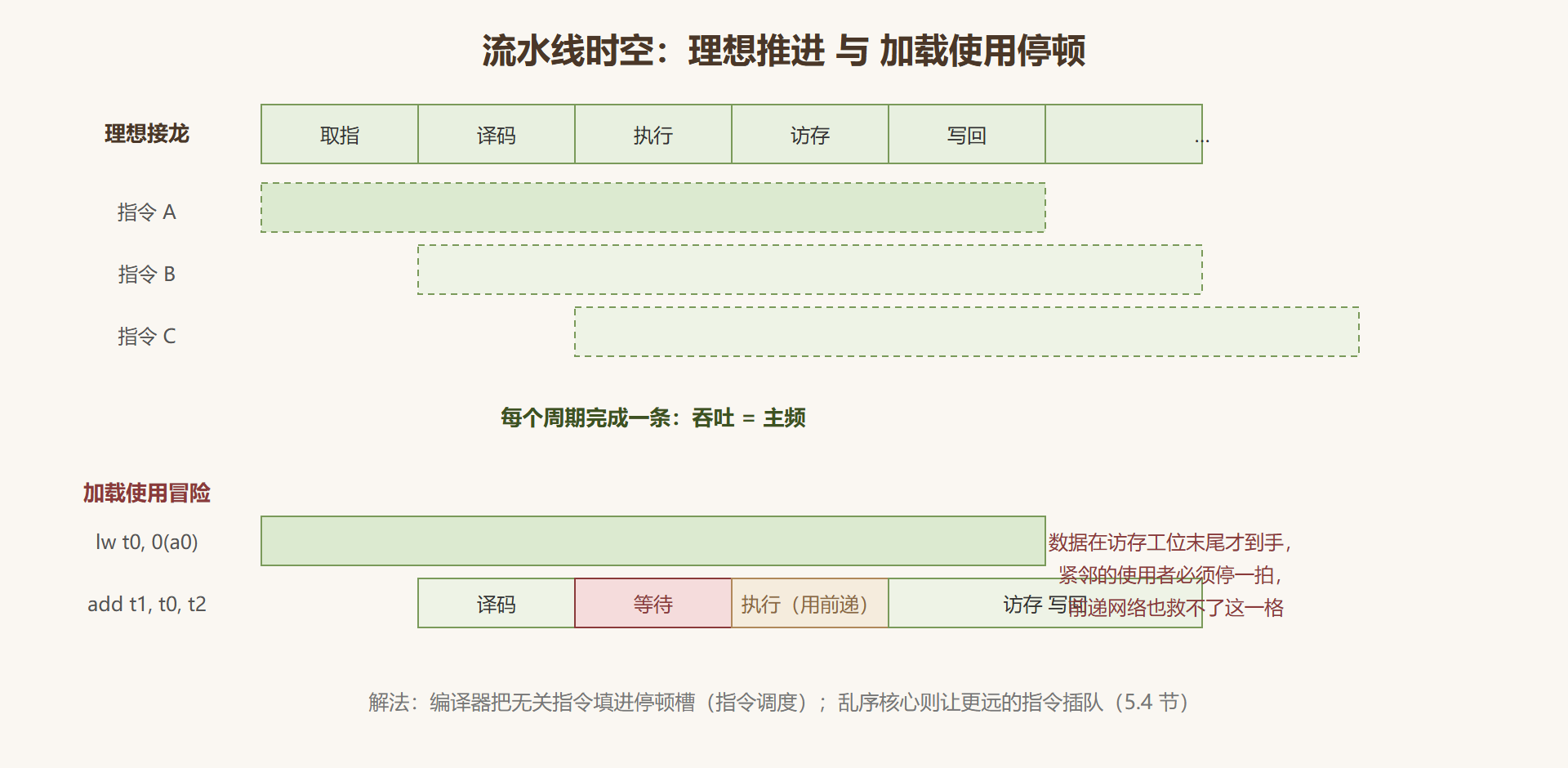

图 5-2：五级流水线时空图与加载停顿

三种冒险与各自的解法

**结构冒险：工位本身冲突。**两条指令要同时用同一个部件——经典案例是取指与访存都抢一个内存口。解法是加资源：指令与数据缓存分开（哈佛化的缓存布置）、执行单元加倍。结构冒险最"物理"，钱能解决的都算便宜。

数据冒险：原料没到位。后一条指令要用前一条的结果，而结果还在流水线半空。真正的依赖（写后读）没法消除，只能加速：前递网络（旁路）把执行工位刚出炉的结果直接送到下一条指令的入口，不等写回落账。大多数依赖靠前递零成本化解，唯一的大例外是加载使用冒险——数据要等访存工位结束才到手，紧邻的使用者无论如何要停一拍。编译器的对策是指令调度：把无关指令填进停顿槽；乱序核心的对策更彻底，让后面不相干的指令插队先走（5.4 节）。顺带分清另两种"假依赖"：写后读名（WAR）与写后写（WAW）不是真的数据流，只是寄存器名字被复用——它们在乱序核心里被寄存器重命名整个消灭，这正是 5.4 节重命名的第一功。

**控制冒险：去向未知。**分支与跳转让"下一条取哪"成了未知数，流水线前端只能先猜（分支预测），猜错就把已进入流水线的错误路径全部冲掉，重灌正确的——代价正比于流水线深度，深流水线上一次猜错能烧掉十几个周期。控制冒险是三种冒险里最贵的，值得整节细讲，它就是 5.3 节的主题。

加宽：每个周期完成不止一条

五级流水线的理想吞吐是每周期一条，现代核心早已突破：前端每个周期取指并译码 4 到 8 条，多条并行流水线（超标量）让执行工位成排开张。加宽与加深是吞吐的两根轴——加宽吃并行度（程序得有足够多互不相关的指令填满每个周期），加深吃主频（工位更细、周期更短）。乱序执行与超标量天然是一对：乱序负责"找到能并行填空的指令"，超标量负责"给它们足够的工位"。本节只需记住这个分工图景，5.4 节再进乱序的内部。

容易踩的坑

第一个坑：把"流水线级数"当性能指标。级数多不等于快——深流水的主频优势要拿分支猜错代价与功耗来换，奔腾四代的深流水教训至今是反面教材；现代设计在深度与宽度间反复权衡，看芯片要结合工艺与负载，不能只数工位。第二个坑：以为停顿槽在乱序核心上不存在。乱序执行确实能把远处指令拉来填空，但填空的前提是"有远处的独立指令可填"——关键路径上全是依赖链时，停顿照样发生，所以手写优化循环时把独立计算交织进依赖链（软件流水）依旧有效。第三个坑属于读反汇编的人：看到"加载后紧跟使用"就断言一定停顿，忽略了乱序核心会用调度窗口里的其他指令遮盖它——静态数周期只在特定微架构模型下才准，精确数据要靠性能计数器实测（第 8 章工具链的话题）。

冒险现场的三段推演

把三类冒险放进同一段代码做一次完整推演，体验硬件调度员视角。设有如下序列（假设五级流水线，加载延迟一拍，无乱序）：

lw   t0, 0(a0)      # ① 加载：延迟一拍
add  t1, t0, a1     # ② 依赖 ①：加载使用冒险
mul  t2, t1, a2     # ③ 依赖 ②：连续依赖链
xor  t3, a3, a4     # ④ 独立
sw   t2, 4(a0)      # ⑤ 依赖 ③
​

推演时间线：①在第三周期末出结果，②的前递通道把它直接送进执行工位，看似无缝——但加载的结果要等访存工位结束才可用，②若在④之后才发射，停顿槽就被④填满；③挂在②后面成为关键路径的下一环；⑤等 mul 的结果，多周期乘法的延迟又被 xor 之后的独立指令遮盖。整段代码的完成时间由两条链的较大者决定：lw→add→mul→sw 的依赖链，与 xor 的短支路。推演的结论与本节开头互相印证：优化就是给停顿槽找住户——静态调度找编译器，动态调度找保留站，本节的手工推演让你能预判他们都会怎么排。

常见疑问

问：分支预测失败与数据冒险哪个更贵？量级不同。数据冒险的停顿以拍计（前递后多数一拍以内），分支猜错的冲刷以十几拍计。这也是为什么编译器对"填停顿槽"尽力而为、对"减少分支"不遗余力（循环展开、无分支代码序列、条件传送指令）——贵的优先治理。

问：既然有乱序执行，学静态流水线还有意义吗？有，而且比以前更有意义。乱序核心的保留站大小有限（几十到两百多条目），超出的部分仍然按序排队；关键路径的依赖链无论怎么乱序都在那里。理解静态流水线才能理解乱序的收益边界在哪——它是"填空机制的升级"，不是"物理规律的豁免"。

本节要点回顾

• 流水线用重叠换吞吐：单条延迟不变、每周期完成条数上升；加深吃主频、加宽吃并行度。
• 三种冒险：结构冒险加资源，数据冒险靠前递与调度，控制冒险靠预测——最贵的是控制。
• 前递化解绝大多数写后读依赖，唯独加载使用冒险必停一拍，是编译器调度与乱序执行的主战场。
• 假依赖（写后读名、写后写）由寄存器重命名消灭，这是乱序执行的第一步。
• 数性能看微操作与依赖链，不看指令条数；静态推算要指明微架构模型，精确值靠计数器。
