8.1 x86 与 x86-64：变长编码的活标本

8.1 x86 与 x86-64：变长编码的活标本

本节摘要：展厅一号展台。x86 是兼容包袱最重、也最成功的指令集：1978 年的编码骨架至今在跑。本节用一条真实指令做逐字节解剖，把 3.2 节的五层地层与 3.3 节的 ModRM 机制收拢成完整画像，再讲 64 位化的惊险一跃与"包袱变护城河"的商业逻辑。读完你应当能独立拆解任何一条中等复杂度的 x86-64 指令。

展台一：变长编码的四十年活标本

x86 的画像用四把尺子量出来是这样：编码格式，变长、前缀叠罗汉；访存立场，CISC 血统、算术指令可直接吃内存操作数（内部拆成微操作，5.1 节）；门禁体系，四环模型加 MSR 面板，虚拟化靠根模式加层（7.3 节）；扩展方式，前缀借地皮（3.2 节）。四个读数彼此咬合：正因为变长编码有前缀这个"软性伸縮节"，四十多年间的新特性才都有地方安放——这是理解 x86 一切的钥匙。

先解剖一条真实指令，把全部零件一次看全。目标语义：add r8, [rax + rbx*8 + 0x10]（r8 加上一个内存操作数）。完整编码五个字节：49 01 44 D8 10。

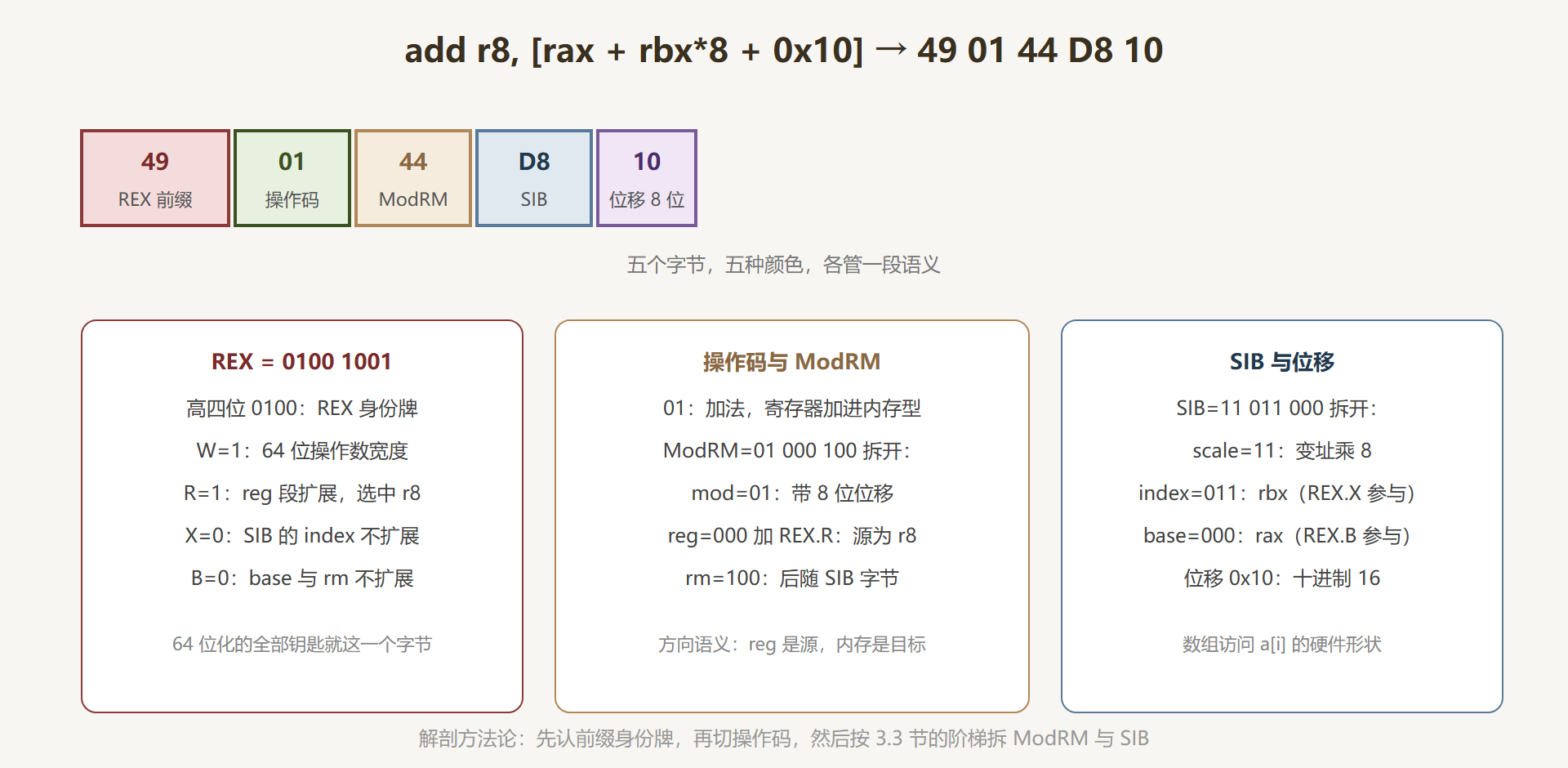

图 8-1：一条五字节指令的字段全景

再练一次：八字节指令的逐位拆解

五字节样本的位移只有 8 位，这次把 32 位位移也用满。目标语义：mov rax, [rcx + rsi*4 + 0x1234]（把一个四倍变址寻址的 64 位数搬进 rax）。编码八字节：48 8B 84 B1 34 12 00 00。逐字节断句——48 是 REX（W 置位定下 64 位宽度，R、X、B 全零：reg、index、base 都不扩展）；8B 是"寄存器取自内存"方向的 MOV 操作码；84 是 ModRM，二进制 10 000 100：mod=10 声明后随 32 位位移，reg=000 配合 W 位指定目标 rax，rm=100 声明后随 SIB；B1 是 SIB，二进制 10 110 001：scale=10 即乘 4，index=110 选 rsi 作变址，base=001 选 rcx 作基址；末尾的 34 12 00 00 是小端序的 0x1234。与开头的五字节样本对照，这条指令贵在位移从 8 位升到 32 位——寻址模式一动，指令长度跟着动，变长编码的本色在此。建议合上教程先自己把这条指令的字段拆一遍再回来对答案：第 3 章的手艺只有手过一遍才算数。

地层与年轮：兼容包袱的两面

8.1 的画像再叠上 1.4 节的时间轴，年轮就齐了：8086 的十六位骨架（含段式寻址的遗产）、80386 的 32 位保护模式（0F 逃生门开张、四环与分页上岗）、奔腾时代的 MMX 与 SSE（SIMD 货架开张，2.4 节）、AMD 的 x86-64（REX 前缀一 byte 定乾坤，顺手砍掉八个一字节编码腾位置，3.2 节提过）、近年的 AVX-512 与 APX（EVEX 前缀续地皮，寄存器数量再翻倍）。每一年轮都没有推翻前一层——四十年的新增特性全部通过"在旧骨架上找出路"完成。

这份执拗的商业回报史无前例：数十年的二进制存量意味着 x86 软件资产是全球最大的不可迁移资产，兼容性从包袱（解码电路贵、历史设计拖后腿）翻转成护城河（换架构等于换资产）。它同时是真实的工程税：变长断句、前缀叠罗汉让前端功耗居高不下（5.1 节），厂商俱乐部（英特尔、AMD 与少数授权者）让生态单点依赖。近年 ARM 服务器芯片与 RISC-V 的冲击，冲击的不是 x86 的技术，而是这道护城河的租期——本节不预言结局，只提供量尺：看存量的迁移成本与新增负载的归属，比看单点跑分诚实得多。

前缀叠罗汉的账单：取指前端为何贵

变长编码的成本不是平均摊在每条指令上的，它集中砸在取指前端。前端要从字节流里断句——x86 指令没有长度字段，断句器得记住几十条"常见首字节对应的最长长度"，先按最坏情况粗切，再由译码逐条修正；一旦撞上跨缓存行的指令，粗切作废重来。更麻烦的是会改长度的指令：历史上有一批指令带不带某位前缀长度不同，早期前端干脆把它们当作断句障碍整体放缓——这就是著名的"改长指令"问题，它在教材里只有一句话，在处理器设计者的性能清单里是一个专用条目。顺带一个实用冷知识：编译器为了把循环头对齐到利于取指的边界，会插入专门的填充空操作——从一字节的 0x90 到九字节的 0F 1F 84 00 00 00 00 00，反汇编时看到成片的长空操作不是浪费，是对齐的艺术。这些账单最终兑现成：同代工艺下，x86 前端的功耗与面积预算天然高于定长对手——这不是缺陷描述，是"兼容性护城河"在工程上的定价单。

前缀家族的层积用一张速查表收拢（从旧到新，每一代都在借地皮）：

容易踩的坑

第一个坑：以为 x86-64 的模式是"纯 64 位"。它保留了段机制的大部分外形（现代系统把段基址全设成零或拿 FS 与 GS 段寄存器专做线程局部存储与内核数据寻址）、保留了兼容模式跑 32 位代码、保留了实模式用于开机引导的头几步——一台现代 x86 开机后的头几毫秒，走的全是 1978 年的编码。读底层资料（引导、内核启动）时这些"活化石段"必须认识。第二个坑：拿指令字节数比性能。变长编码下字节数与执行代价严重非线性——一字节的 inc 在部分代际因部分标志位更新反而比三字节的对应指令慢；性能判断回归微操作数与依赖链（5.1、5.2 节的方法）。第三个坑：手工编码时无视指令长度上限。15 字节的硬顶在带齐前缀、SIB、位移、立即数的极端组合下真的会撞上，汇编器会拒绝或改写——写汇编器与做实验时要留神。

本节要点回顾

• 四把尺子的 x86 读数：变长前缀编码、CISC 访存立场、四环加 MSR 门禁、前缀借地皮扩展——彼此咬合、自洽四十年。
• 五字节解剖案例（REX、操作码、ModRM、SIB、位移）把第 3 章全部零件收进一条指令，值得亲手复拆。
• 年轮无推翻、特性全增补：兼容包袱翻转成全球最大的二进制资产护城河，同时支付前端复杂度与生态单点的工程税。
• 现代 x86 仍背着段机制外形、兼容模式与实模式启动——底层资料里全是活化石。
• 性能看微操作与依赖链，不看字节数；15 字节上限是真实约束。
