4.1 三维生物打印：增材制造车间

4.1 三维生物打印：增材制造车间

如果把普通 3D 打印机比作塑料件机床，生物打印机就是「连耗材都是活的」那种——墨水里悬着千万个细胞，挤出的每根线都要保证大部分活下来。本节是制造平台开篇，承接第三章的三要素：打印把「支架加细胞」的组装工序一次完成，是形状复杂订单的主力设备。读完你应当能比较三类打印头的能力边界，算一根纤维的打印节拍，并知道高发故障「堵头」和「塌层」分别从哪来。

打印头三兄弟：能力各有边界

三类主流工艺的差异集中在三个互相牵制的指标：分辨率（最细能打多细）、细胞存活率（过程多温和）、墨水适应性（能挤出多黏的料）。

选择逻辑一句话：**要细找光固化，要活找低应力，要大找挤出。**喷墨胜在便宜与通量，但黏度窗口窄；挤出是工程主流，牺牲一点精度换存活与尺度；光固化精度惊艳，但材料受限于光敏体系，活细胞工艺窗也最窄。多喷头复合机型正在把三者拼到一台床上——骨性部分打刚性墨水、血管通道打牺牲墨水、软组织打细胞墨水，一次成形多材料构件。

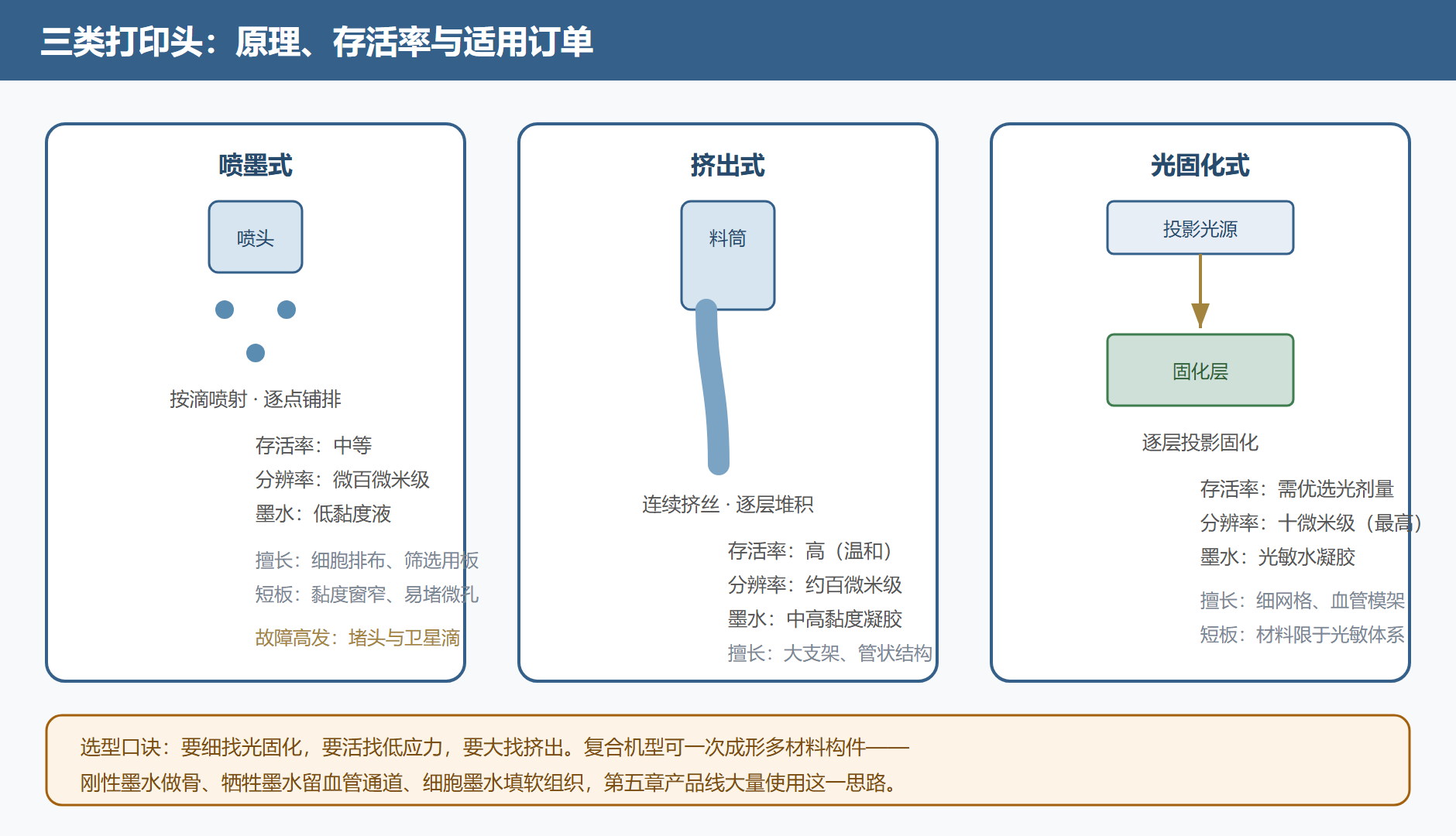

图 4-1 三类打印头工作原理剖视

生物墨水：细胞搬家用的软垫

打印墨水不是纯液体，而是「细胞加凝胶载体」的混合体系，行业里叫生物墨水。载体常用海藻酸钠、明胶、透明质酸等温敏或离子交联凝胶，任务是三重：挤得出（流变学顺滑）、定得住（出喷嘴后迅速固化）、养得活（孔隙与降解不亏待细胞）。墨水配方直接决定打印成败：黏度太低，丝线塌成饼；太高，剪切把细胞挤伤、喷嘴提前寿终。工程上的甜点区，是把载体浓度调到「剪切变稀」流型——静止时能立住、挤出时变稀滑，出嘴后交联定型。

动手算一笔：打印节拍与存活账

客户问：打一块十厘米见方、丝距五百微米的软骨支架网格要多久？算一下。再算一遍细胞过喷嘴的存活账：

# 打印节拍演算：挤出式网格支架
构件尺寸    L = 100 mm 见方
丝距        d = 0.5 mm
层数        n = 20 层
打印速度    v = 20 mm/s（存活率友好速度）

单层丝总长 = (L/d) × L × 2 方向 = 200 × 100 × 2 = 40,000 mm = 40 m
单层耗时   = 40,000 / 20 = 2,000 s ≈ 33 min
总耗时     = 33 × 20 = 660 min ≈ 11 小时（不含换层与墨水补给）

# 工程判读：
#   1. 全程 11 小时在无菌环境下连续作业，中途换料=引入污染风险，
#      所以墨水仓要一次装够、机器全程封罩；
#   2. 想快有两个杠杆：多头并行（4 喷头缩到 3 小时）与
#      提高速度——但速度翻倍常以存活率掉个百分点为代价。

# 存活账：细胞过喷嘴的应力暴露
喷嘴直径 0.2 mm，细胞直径约 15 μm —— 细胞过「窄门」时受壁面剪切
经验值：温和挤出（低气压、粗嘴）存活率 85%~95%
        高压细嘴          存活率可跌到 50% 以下
换算损失：10 亿细胞进墨水，90% 存活 → 交付 9 亿
          存活掉到 60%   → 交付 6 亿 —— 相当于白跑一轮扩增
# 结论：存活率是产能参数，不是质检参数。调机时宁可慢十个百分点，
#       也别让墨水里的细胞死掉三分之一。
​

易错点与自查

第一坑是「打印完成即交付」：刚打完的构件只是细胞住进了房子，基质未分泌、功能未成熟，必须接 4.4 的熟化工序，第五章的验收标准都按熟化后算。第二坑是牺牲层忘抽：用牺牲墨水打印的血管通道，打印后要按工艺把牺牲材料冲洗或融出，漏抽的通道是「假血管」。第三坑是墨水重复利用：回收的墨水看似省料，实则是细胞碎片与死细胞的浓缩液，临床级工艺严禁回用。自查三问：这批墨水流变曲线测过吗？节拍和存活率有没有同时记录？打印完进熟化了吗？

要点拾遗：三类打印头按「要细找光固化、要活找低应力、要大找挤出」选型；生物墨水是细胞加凝胶载体的剪切变稀体系；节拍与存活率都要演算——存活率每掉一成等于产能掉一成；打印完成只是成形，熟化才是成材。

打印车间的首件鉴定流程

打印车间有个航空制造业同款制度叫首件鉴定：每一批新墨水、每一次换喷嘴、每台设备大修后，第一件产品不算产品，算「鉴定件」——走完全套检查才算设备放行。鉴定清单五项：尺寸复测（打印件与数字模型的偏差在公差内）、丝线完整性（显微镜查连续性与塌丝）、存活率抽检（墨水打印前后活率差小于设定阈值）、孔道贯通（牺牲通道打染料试通）、熟化挂机（鉴定件进反应器走三日快熟化，确认无层间剥离）。五项全过，这台机器这一天的产量才被接收；任何一项失败，当批次件全部隔离待查。这套流程看似拖慢节拍，实际是把「批量报废」提前折断成「首件拦截」——7.3 的失败摊销账上，它是最便宜的保险。

两个翻车现场的白描

打印车间最常见的翻车各有标志性画面。其一「瀑布」：墨水交联太慢，打印到第三层时底层被新丝重压挤出，成品像融化的蛋糕——对策是交联剂环境预置或换快交联配方，机理上就是「丝要立得住才谈得上层」。其二「隐形墙」：打印中途短暂停机十几分钟，喷嘴内墨水轻微交联，重启后挤出压力异常，那一段丝的细胞存活率悄悄跳水——成品外观完全正常，只有存活率检测能揭穿。对策是停机即弃头段料、重启后首段单独质检。两个翻车共同教一件事：打印质量的问题常常不在打印那一下，而在流变与时间轴上——所以参数台账要记到「分钟级中断」这种颗粒度。

墨水开发的三步走

自配墨水的团队按三步走，能少走半年弯路。第一步流变画像：不加细胞，纯载体做剪切变稀曲线与触变性测试，锁定「静置立得住、挤出滑得动、出嘴交联快」的窗口——这一步便宜且快，先把可行域扫出来。第二步细胞耐受：把真实细胞混进候选配方，过一遍「配比—喷嘴—速度」的存活率矩阵，找到存活率不掉的工艺包络；这一步贵在细胞，所以矩阵要设计得小而准，别全因子穷举。第三步功能回检：打印后熟化两周，回检目标功能——存活率高不等于功能好，载体残留或交联副产物可能压制分化。三步的顺序不可倒：跳过流变直接混细胞，是用最贵的原料扫最便宜的参数。多数商业墨水说明书只给了第二步的结果，前两步的边界仍要自己画——这正是一线团队与「照说明书操作」之间的差距所在。
