4.2 器官芯片与微流控：试制线

4.2 器官芯片与微流控：试制线

一张玻璃载片大小的芯片里，住着一个会呼吸、会代谢的迷你肝或迷你肺——这不是比喻，是器官芯片的日常。本节承接 4.1：打印解决「造得出形状」，芯片解决「在体外给它体内级的环境」，是药检与疾病建模订单的主力试制线。读完你应当能看懂一张芯片的设计图，会用雷诺数与剪切公式核对通道设计，并知道芯片数据为什么开始被监管接受。

把一间培养箱塞进载玻片

普通培养皿给细胞的环境是「一汪静水」：没有流动、没有梯度、没有应力。器官芯片的做法是在载玻片尺度的聚合物薄片里刻出微通道，把上下两层通道用多孔膜隔开——上层种组织细胞，下层跑血管内皮，中间的膜就是人造基底膜，两侧通道各自灌流。如此一来，培养皿里做不到的事全有了：

• 剪切应力：灌流让细胞像在血管里一样「感到血流」，内皮细胞据此长出抗血栓的内腔面，3.4 的剪切参数窗在芯片上是原生能力；
• 浓度梯度：不同入口注入不同浓度的因子，通道里自然形成梯度，2.3 说的「身份是浓度的函数」可以一张芯片扫出整条剂量曲线；
• 器官间对话：多腔室芯片把肝、肾、肿瘤模型的流出液接给下一站，模拟药物在体内的级联代谢；
• 动态应变：肺芯片的侧腔抽真空模拟呼吸张缩，肠芯片的拉伸模拟蠕动——机械刺激成为可编程变量。

一句话总结芯片的本质：它不是「更小的培养皿」，而是把体内物理环境翻译成微尺度工程语言的可编程装置。

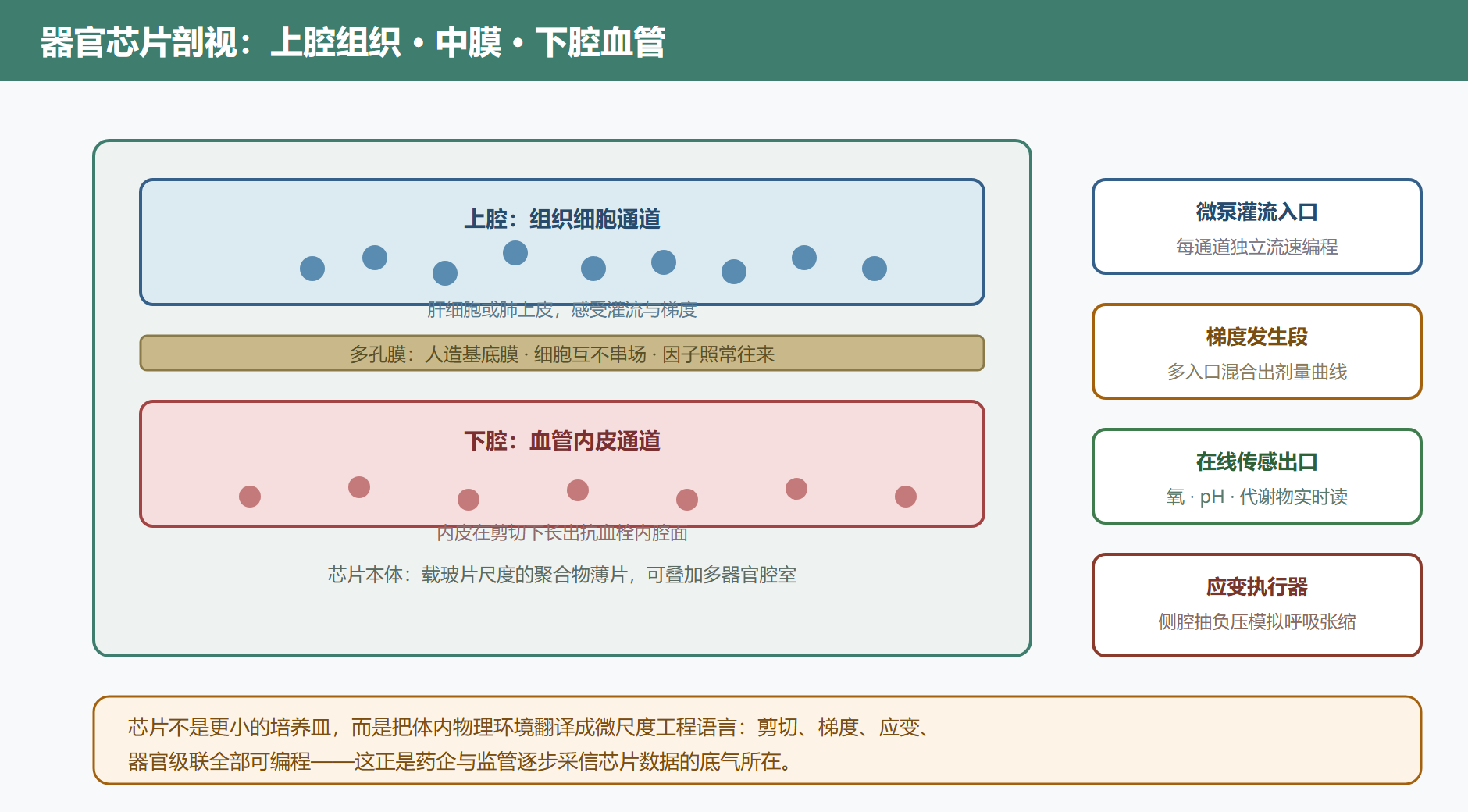

图 4-2 双通道器官芯片剖视与流体路径

动手算一笔：芯片通道的设计核对

设计一张肠芯片通道：宽零点五毫米、高零点一毫米、长两厘米，想给上皮细胞每平方厘米约一达因的温和剪切（约零点一帕），问每通道流量给多少、雷诺数多少、是否层流：

# 芯片通道设计核对演算
通道截面   w = 0.5 mm，h = 0.1 mm（矩形）
通道长     L = 20 mm
黏度       μ = 1.2e-3 Pa·s
目标剪切   τ = 0.1 Pa（温和窗，肠上皮耐剪切低于血管内皮）

矩形通道用水力直径近似圆管公式：
  水力直径 Dh = 2wh/(w+h) = 2×0.5×0.1/0.6 ≈ 0.167 mm

壁面剪切（矩形修正系数按 1.5 收敛近似）：
  Q = τ × Dh^3 × π / (4 × μ × 1.5) ... 圆管式换算
  数值代入：Q ≈ 0.1 × (1.67e-4)^3 × 3.1416 / (6 × 1.2e-3)
            ≈ 1.7e-11 m^3/s ≈ 1.0 μL/min 量级

雷诺数核对：
  平均流速 v = Q/(wh) = 1.0e-9 m^3/s / (5.0e-7 m^2) = 2.0e-3 m/s
  Re = ρ × v × Dh / μ = 1000 × 2.0e-3 × 1.67e-4 / 1.2e-3 ≈ 0.28

# 判读：
#   1. Re ≈ 0.28 ≪ 2100，深度层流——通道里没有湍流，
#      转运靠扩散与对流，梯度设计因此可控；
#   2. 流量是微升级！常规蠕动泵嫌大，要用注射泵或气动微泵；
#   3. 一张芯片一天跑掉约 1.5 mL 培养基，贵因子配方
#      要按微升口径重新核算成本——4.5 的成本账在这里就有伏笔。
​

芯片的高发故障与对策

气泡堵流占芯片事故的多数：微通道里一粒气泡就能切断灌流，下游细胞断供缺氧。对策是脱气处理液体、出口装气泡陷阱、开机先跑排出程序。泄漏多出在键合面：聚合物薄片与玻璃的封接老化或夹持不均，肉眼难察，灌流时出口流量对不上入口就该停机查封。细胞脱附常因初始接种密度低或蛋白包被失效，芯片通道的表面积体积比极大，包被工艺比培养皿更挑剔。这三类故障在第四章的表征体系里都有在线监控位，芯片数据的可信度一半来自设计、一半来自这些防呆细节。

易错点与自查

第一类是把芯片当缩小版器官直接引用数据：芯片给的是「人体细胞在生理力学环境下的应答」，不是整个器官的生理学，外推要谨慎——这正是第六章监管章节反复讨论的边界。第二类是忽视剪切窗口：芯片通道的默认流速往往为「有流动」设计，不是为目标组织设计的剪切值，跑实验前先按本节公式核对。第三类是通量迷信：一次跑几十张芯片，若包被与接种工艺不稳，得到的是几十份噪音。自查三问：这张芯片的剪切是按目标组织设定的吗？气泡与泄漏的防线在哪？数据与静态培养的对照跑了吗？

要点拾遗：器官芯片把剪切、梯度、应变与器官级联翻译成可编程的微尺度工程；设计核对靠水力直径、剪切公式与雷诺数三件套，微升流量是常态；气泡、泄漏、脱附是三大高发故障；芯片数据强在人体细胞加生理环境，弱在整体外推，引用要守边界。

一张芯片的验收报告样例

药企收到一张肝芯片的验收报告，长什么样？给一份骨架样例，字段可直接借用：设计核对栏——通道水力直径、目标剪切与实测剪切的偏差、雷诺数，全部附计算过程（就是本节演算的格式）；功能核对栏——白蛋白与尿素分泌的逐日曲线、代谢酶活性对阳性对照药的应答倍数、屏障通透性系数；过程记录栏——灌流曲线异常次数、气泡事件、换液操作人；批注栏——「第三天起第二通道流速衰减百分之十五，已排查为泵管疲劳，更换后恢复」。报告的关键气质是「偏差也如实入册」：一张只报好数据的芯片报告在审计眼里反而可疑，偏差记录加处置闭环才是可信度的来源——这与 6.2 的质量哲学一脉相承。

通量化的两道坎

单芯片讲清楚之后，产业化的下一步是通量——药企要的是「一周几百块板的筛选量」。通量化路上有两道坎。第一道是装夹与并行：每块芯片独立的灌流、传感与密封，多板并行时接口数量爆炸，行业解法是标准化夹具与转接板——这背后又是 7.6 要谈的标准话语权。第二道是数据吞吐：几百路传感流加逐孔成像，数据量先于生物学成为瓶颈，采集与自动判读管线必须与通量同步建。两道坎都过了，芯片才从「精巧的演示」变成「生产资料」——目前行业正卡在第二道坎的半山腰，这也是 7.4 的图像与传感数据管线在车间里吃香的原因。

芯片选型的五问清单

从用户视角挑一张器官芯片，五问定去留。一问剪切可调吗：固定流速的「装饰性灌流」芯片慎选，可编程流量才谈得上按组织设定窗口。二问读出有什么：只有形态没有传感的芯片，数据量小到撑不起药检结论——至少要有逐时取样的代谢物读出。三问可重复装夹吗：一次性芯片每块都是新世界，可复用培养小室加标准接口的通量与一致性都更好。四问验证背景是什么：厂商有没有与经典方法（悬浮培养、动物数据）的平行对照集——没有平行数据的芯片难以进入评审。五问耗材账怎么算：芯片单价之外，泵管、密封件、培养基的持续开销常超芯片本身。五问过完，候选名单通常只剩零星几家——这不是坏事，药检工具的价值密度本来就长在这几道门槛上。
