5.1 基因线路设计：逻辑门、振荡器与生物传感器

5.1 基因线路设计：逻辑门、振荡器与生物传感器

本节摘要：基因线路把调控元件当逻辑门来组装，让细胞执行"感知-决策-执行"的程序。本节讲基本元件与逻辑映射、振荡器与传感器的原理，以及负载与泄漏这两个把纸面方案打回现实的工程参数。

给细胞写程序

前几章的施工都在改"零件"，本节开始改"控制流"。基因线路的立足点是：细胞天然自带一套调控元件库——启动子决定基因何时开、阻遏蛋白把门锁上、激活蛋白踩油门、核糖体结合位点控制翻译量。把这些元件按逻辑关系接起来，细胞就成了一台可编程的机器：输入是环境信号（小分子、光、酸碱），输出是基因表达行为（产酶、发光、自杀）。

这个视角的直接推论是：电路设计的语言可以搬进来。与门（两个输入都满足才输出）、或门、非门、双稳开关（记忆）、振荡器（周期输出）在基因层面都有对应实现。但生物版的"电路"有两个电子工程师想不到的坑：元件是会互相干扰的活分子，以及所有门都漏电——这就是本节后半段要处理的工程现实。

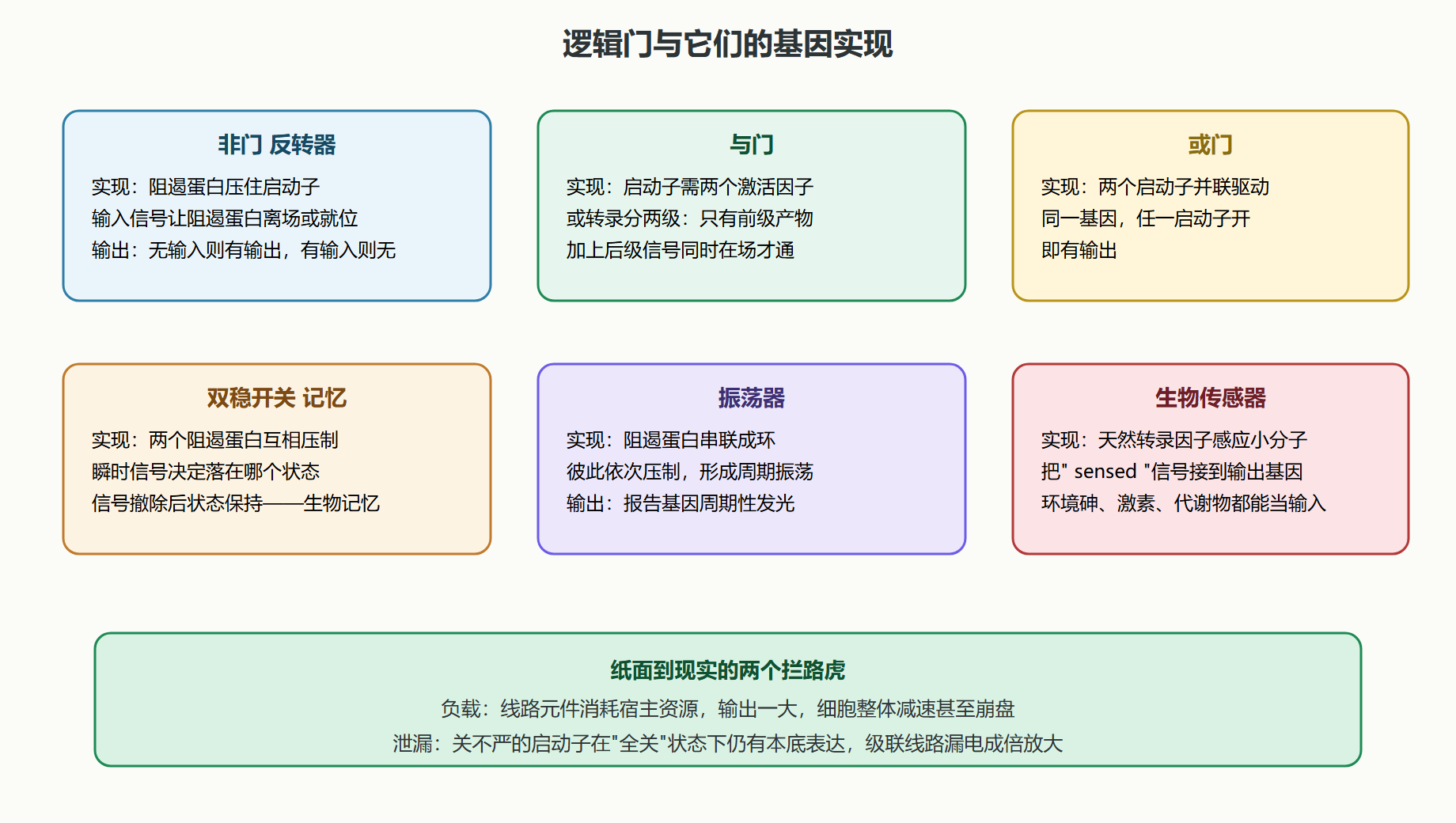

图：基因线路的基本逻辑门与生物实现

真值表：把生物问题变成逻辑题

线路设计的第一步是把需求写成真值表。以一个典型的环境释放场景为例：细菌只有在"同时存在两种污染物"时才产酶降解，避免单污染物场景的无效开工。这就是一个与门。设计与门最稳的实现是两级转录：第一种污染物诱导产生中间转录因子，中间转录因子与第二种污染物共同激活输出启动子——单条件满足时输出保持关闭。

写下真值表之后再看实现，你会立刻发现生物实现比电子版"脏"：每个门都有泄漏（零输入时输出非零）与响应曲线的平缓区（不是陡峭的零一跳变）。工程目标因此不是"实现逻辑"，而是"实现带容差的逻辑"——让开态与关态的读数差距大到足以覆盖泄漏与噪声。

演练：用真值表与泄漏预算做线路评审

演练：双污染物与门线路的泄漏预算
元件读数（归一化荧光，示例数据）：
  输出启动子 全开态     1000
  被中间因子单独激活       0（天然不响应，理想）
  本底泄漏（无任何诱导）  4
级联泄漏推算：
  中间因子的启动子本底泄漏 6 → 造成输出端 6 × 0.001 × 1000 ≈ 0.6 的假输出
总关态读数 ≈ 4 + 0.6 ≈ 4.6
开关比 = 1000 / 4.6 ≈ 217 倍
判读：
  开关比大于两个数量级，检测窗口充足，方案放行。
  若泄漏再高一个数量级（开关比跌破 20 倍），
  需要换更严的启动子或给输出加一层翻译级控制。
​

这笔"泄漏预算"的算法值得内化：每级线路的关态输出等于本底加上级泄漏乘以增益，级数越多预算越紧。评审线路时先算账再动手，能省掉大量"调不出来"的挫败。

案例全程：一个双输入传感器的迭代

背景：某团队要做水体砷污染的现场检测菌株——砷浓度超阈值时发光。第一版设计用天然砷响应启动子直连报告基因，实验室里开关比漂亮，现场测试却翻车：天然水体里共存的重金属离子（镉、锌）也微弱激活这个启动子，本底把检测窗口吃掉近半。操作：第二版在输入级加了一道逻辑过滤——用镉响应与砷响应两个启动子做与非结构（镉在场时压住输出），专治交叉响应；输出级加装翻译级弱化（核糖体结合位点降档），压低本底。结果：现场模拟基质里的开关比从个位数倍回升到两个数量级。解读：这个案例演示了基因线路设计的典型节奏——实验室里成立的线路，到了真实环境会暴露元件的"野性"；修复手段不是换更强的输出，而是在逻辑层与翻译层各自加阻尼。变式：若交叉干扰源未知，先做一组单离子扫描（每种疑似离子单独测响应谱），把干扰矩阵摸清再设计逻辑。

演练加餐：阈值与增益的估算

线路评审时还剩一个常被跳过的算术：响应曲线的阈值与增益。以阻遏型输入为例，输出对输入浓度的响应近似 S 形，中点位置（半最大输出对应的输入浓度）由阻遏蛋白与操作位点的解离常数决定，斜率（增益）由协同性决定。一笔典型的估算：

演练加餐：响应阈值的账
设定：阻遏蛋白对操作位点的解离常数约 10 纳摩尔，
  细胞内阻遏蛋白浓度由其启动子强度决定，约 50 纳摩尔（示例）。
状态一 无诱导：阻遏蛋白过量（浓度约为解离常数的好几倍），
  操作位点绝大多数时间被占据，输出压到本底。
状态一 诱导物饱和：游离阻遏蛋白骤降至解离常数以下，
  位点空出，输出冲到全开。
设计含义：想让阈值左移（更低浓度就响应），
  减弱阻遏蛋白的启动子，或用解离常数更弱的突变体；
  想让响应更陡，换成有协同性的双位点阻遏系统。
​

这道账把"为什么我的线路阈值不对"变成了两个可调参数（浓度比与解离常数）的问题——基因线路的调试从玄学变成参数整定，就是从这类小账开始的。

现场排错：线路表现与设计不符的四查

线路搭好了、转进细胞了、读数却面目全非——按四查走：一查表达量级：各元件的实际表达量是不是设计假设的那个量级？用报告基因或定量聚合酶链式反应实测，设计文档里的"应该有这么多"经常与实测差出一个数量级。二查负载：宿主生长曲线有没有被线路拖慢？生长率下降会改变所有元件的浓度比，线路越复杂越要先看生长。三查质粒拷贝：线路装在质粒上时，拷贝数随培养条件漂移，输出随之漂——大线路换基因组整合或低拷贝质粒常能稳住。四查元件串扰：相近的调控序列之间会不会互相识别？元件库里的"家族"信息要查（同家族阻遏蛋白的交叉压制是常见暗坑）。四查走完仍找不到原因时，把线路拆到只剩两个元件，再逐级装回——化整为零是线路调试的最后一招，也几乎总是管用的那招。

从线路到应用：传感器与智能细胞

生物传感器是基因线路最成熟的落地形态：借用天然的转录因子（它们本就是亿万年进化调校好的小分子识别器），把识别事件转接给报告或执行基因。环境监测（重金属、抗生素残留）、医疗诊断（尿液里的病原代谢物）、智能治疗（感知病灶微环境后局部产药）走的是同一条设计路线。更复杂的应用把多个门叠起来：感知与安全开关（输出依赖人工添加的解除信号，实验释放的保险丝）、计数器（细胞分裂次数计数，用于治疗细胞的寿命控制）——这些高阶线路的全部设计语言，就是本节的真值表加泄漏预算。

易错点清单

• 照搬电子电路的直觉：元件增益、隔离、时序在生物里都要重新评估，两个"相同"的启动子在不同基因组背景里表现可能大相径庭。
• 忽视负载：多基因高表达线路把翻译机器抽干，宿主生长率下降反过来改变线路的浓度比——负载是系统级问题，不是单元件问题。
• 在单一质粒上堆超长线路：质粒拷贝数波动直接放大成线路噪声，大线路优先考虑整合进基因组或分层质粒。
• 用强启动子解决一切：输出不够就换更强，是基因线路最常见的自我陷阱——先把泄漏与负载的账算清。

本节要点回顾

• 基因线路的元件库是天然的，设计语言是逻辑门的真值表，输出要求是带容差的逻辑而非理想开关。
• 泄漏预算的算法：每级关态 = 本底 + 上级泄漏乘增益，开关比跌破二十倍就该改方案。
• 负载是系统级参数：线路越大，越要监控宿主生长与资源占用。
• 传感器应用的通用套路：天然转录因子做输入，逻辑门做中间层，报告或执行基因做输出。

下一节把边界问题摆上台面：细胞这个反应器不合适时，干脆在试管里造蛋白；密码表不够用时，给细胞添一套正交密码。
